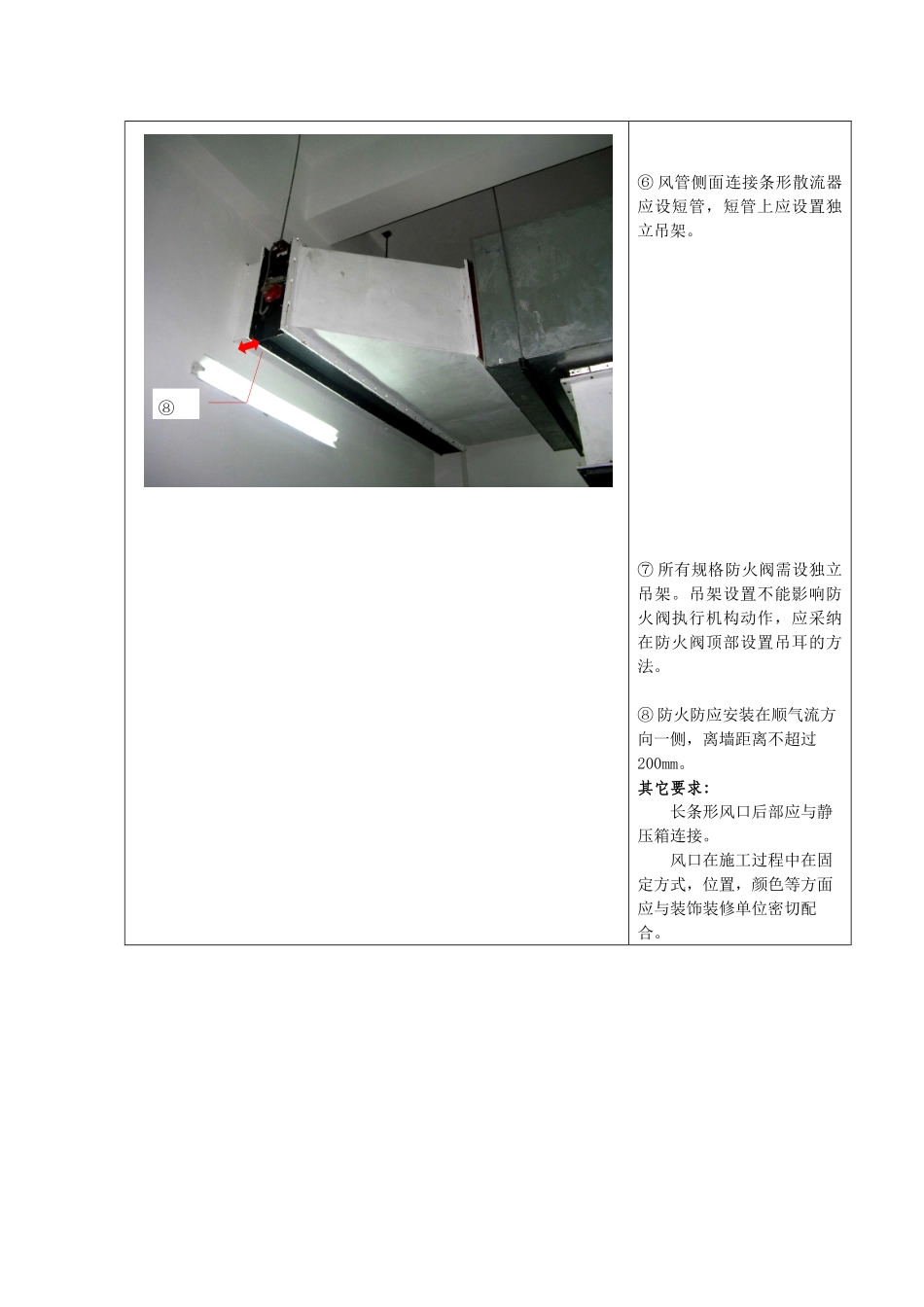

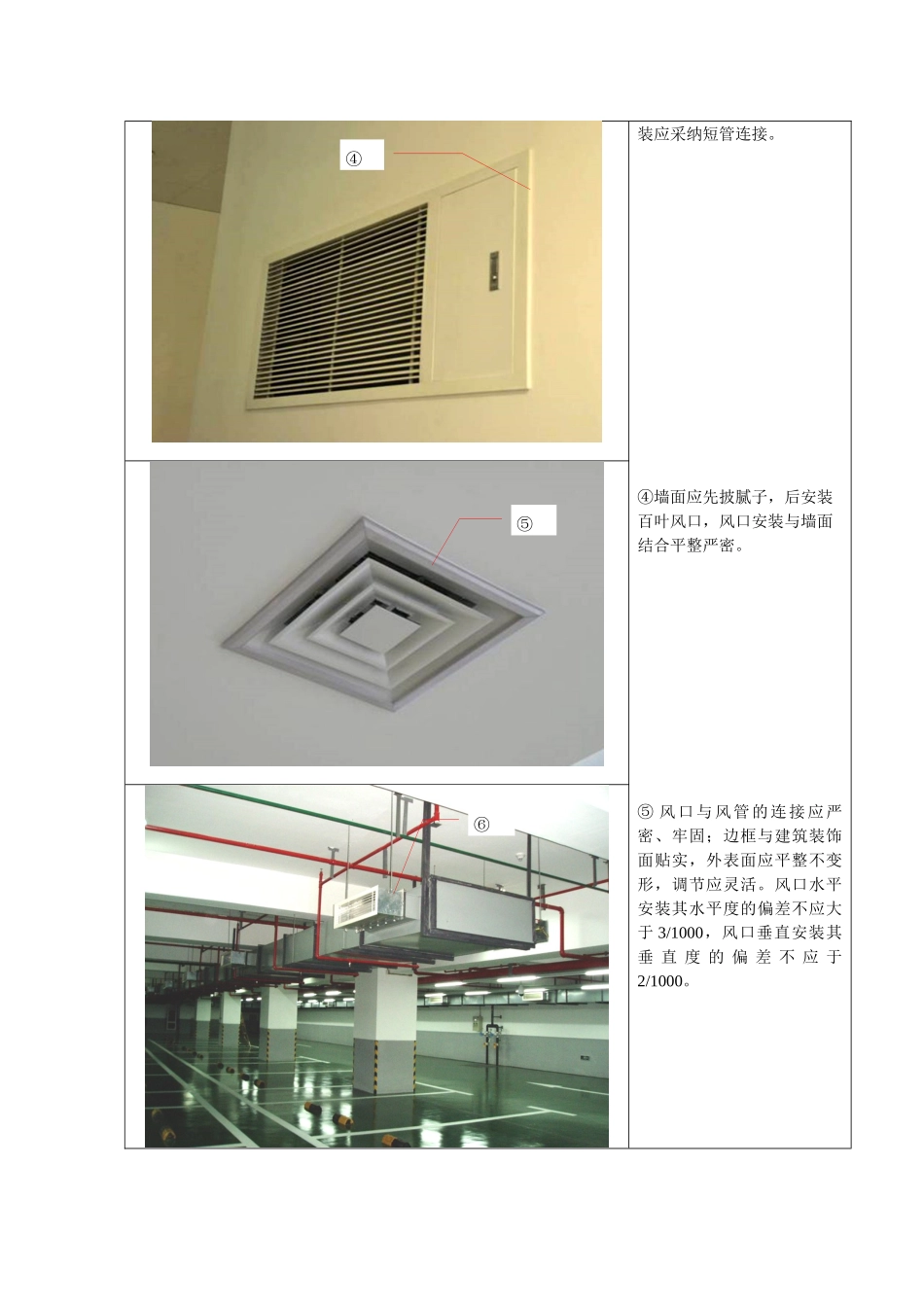

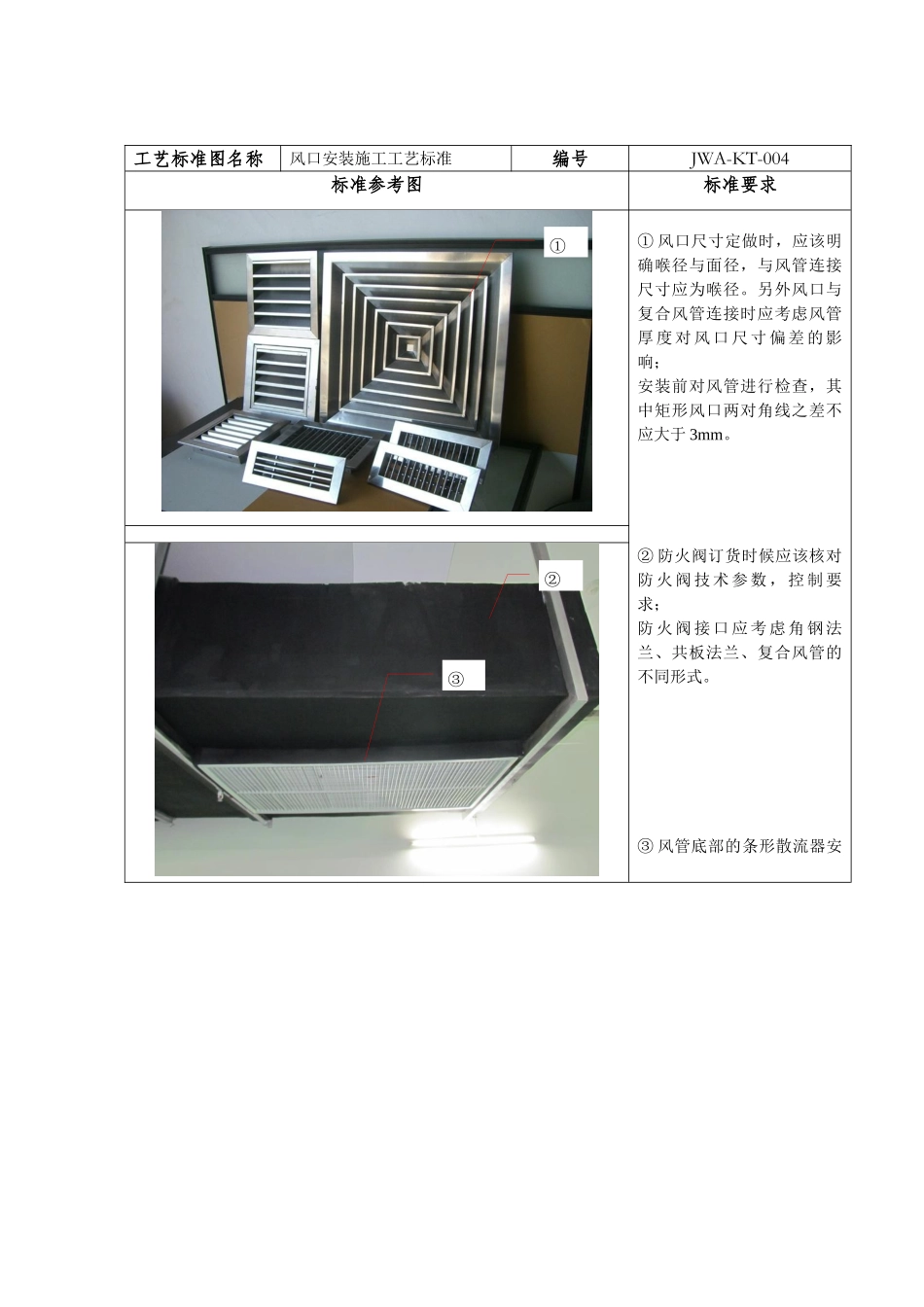

工艺标准图名称风口安装施工工艺标准编号JWA-KT-004标准参考图标准要求① 风口尺寸定做时，应该明确喉径与面径，与风管连接尺寸应为喉径。另外风口与复合风管连接时应考虑风管厚 度 对 风 口 尺 寸 偏 差 的 影响；安装前对风管进行检查，其中矩形风口两对角线之差不应大于 3mm。② 防火阀订货时候应该核对防 火 阀 技 术 参 数 ， 控 制 要求；防 火 阀 接 口 应 考 虑 角 钢 法兰、共板法兰、复合风管的不同形式。③ 风管底部的条形散流器安①②③装应采纳短管连接。④墙面应先披腻子，后安装百叶风口，风口安装与墙面结合平整严密。⑤ 风口与风管的连接应严密、牢固；边框与建筑装饰面贴实，外表面应平整不变形，调节应灵活。风口水平安装其水平度的偏差不应大于 3/1000，风口垂直安装其垂 直 度 的 偏 差 不 应 于2/1000。④⑤⑥⑥ 风管侧面连接条形散流器应设短管，短管上应设置独立吊架。⑦ 所有规格防火阀需设独立吊架。吊架设置不能影响防火阀执行机构动作，应采纳在防火阀顶部设置吊耳的方法。⑧ 防火防应安装在顺气流方向一侧，离墙距离不超过200mm。其它要求：长条形风口后部应与静压箱连接。风口在施工过程中在固定方式，位置，颜色等方面应与装饰装修单位密切配合。⑦⑧
