高压开关柜型号解读

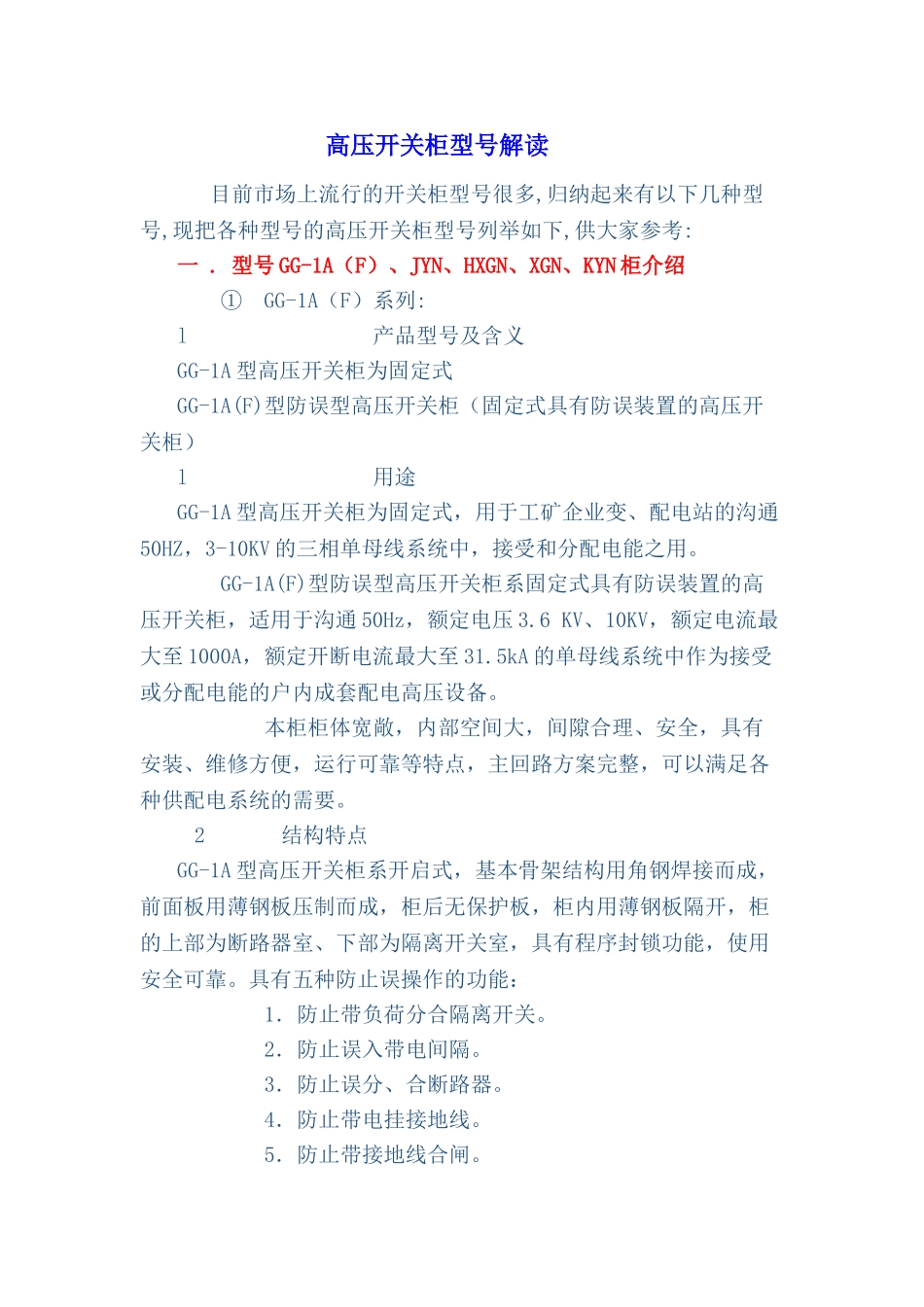

高压开关柜型号解读 目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的高压开关柜型号列举如下,供大家参考:一 . 型号 GG-1A（F）、JYN、HXGN、XGN、KYN 柜介绍 ① GG-1A（F）系列:l 产品型号及含义GG-1A 型高压开关柜为固定式GG-1A(F)型防误型高压开关柜（固定式具有防误装置的高压开关柜）l 用途GG-1A 型高压开关柜为固定式，用于工矿企业变、配电站的沟通50HZ，3-10KV 的三相单母线系统中，接受和分配电能之用。 GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于沟通 50Hz，额定电压 3.6 KV、10KV，额定电流最大至 1000A，额定开断电流最大至 31.5kA 的单母线系统中作为接受或分配电能的户内成套配电高压设备。 本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。 2 结构特点GG-1A 型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。具有五种防止误操作的功能： 1．防止带负荷分合隔离开关。 2．防止误入带电间隔。 3．防止误分、合断路器。 4．防止带电挂接地线。 5．防止带接地线合闸。② XGN 系列 l 产品型号及含义l 用途XGN 箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为 3KV、6KV、10KV，频率为 50HZ 的三相沟通电力系统中电能的接受与分配。本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。l 结构特点XGN15-12 型环网柜采纳金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到 IP3X。开关室内装有FL(R)N36-12D 型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。XGN2—10 箱型固定式沟通金属封闭开关设备(简称开关柜)用于3.6KV，10KV 三相沟通 50Hz 系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。 本开关柜符合国家标准 GB3960《3-35KV 沟通金属封闭开关设备》及国际标准 IEC298 的要求，并具有一套完善的性能可靠，功能齐全、结构简单、...
