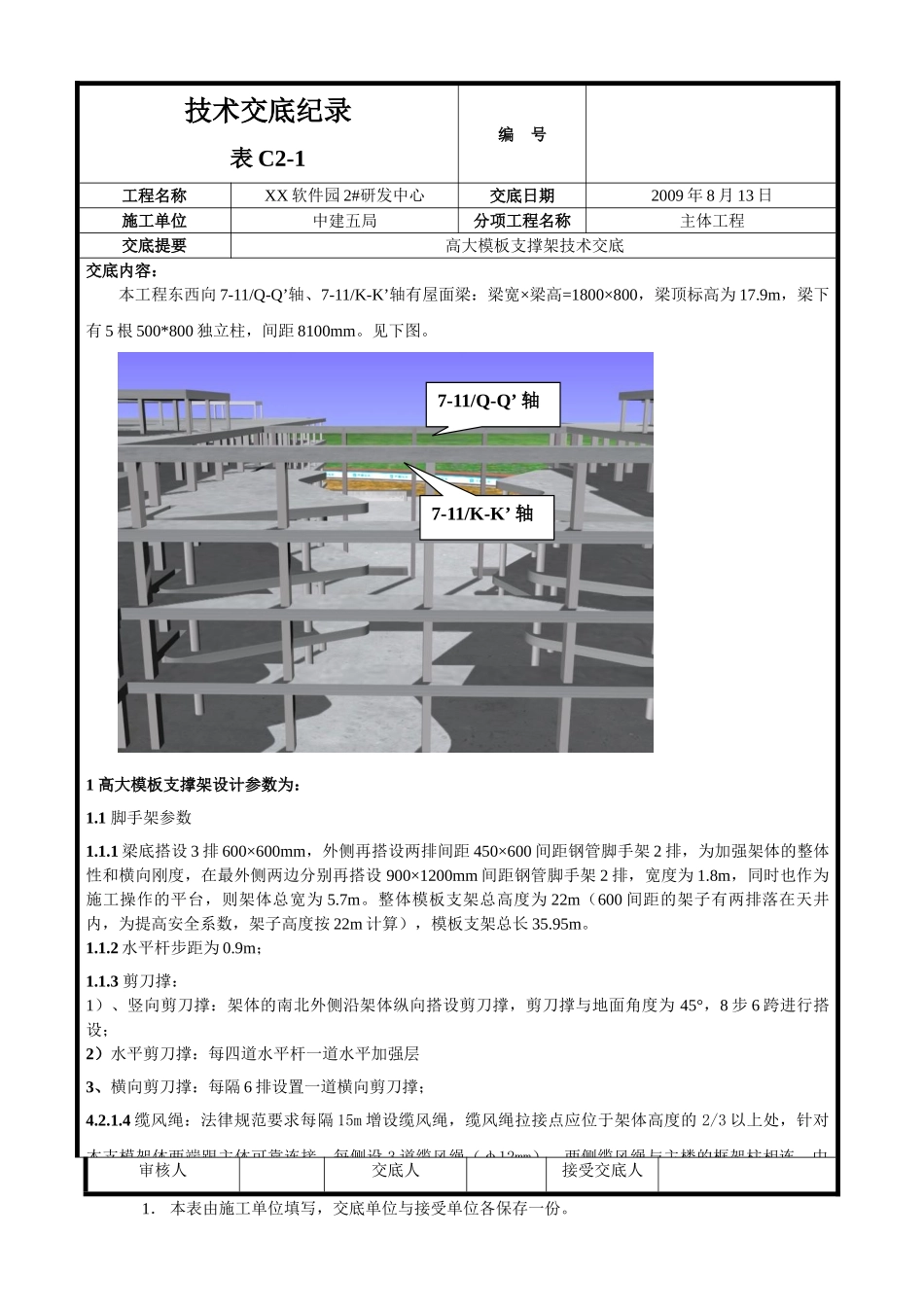

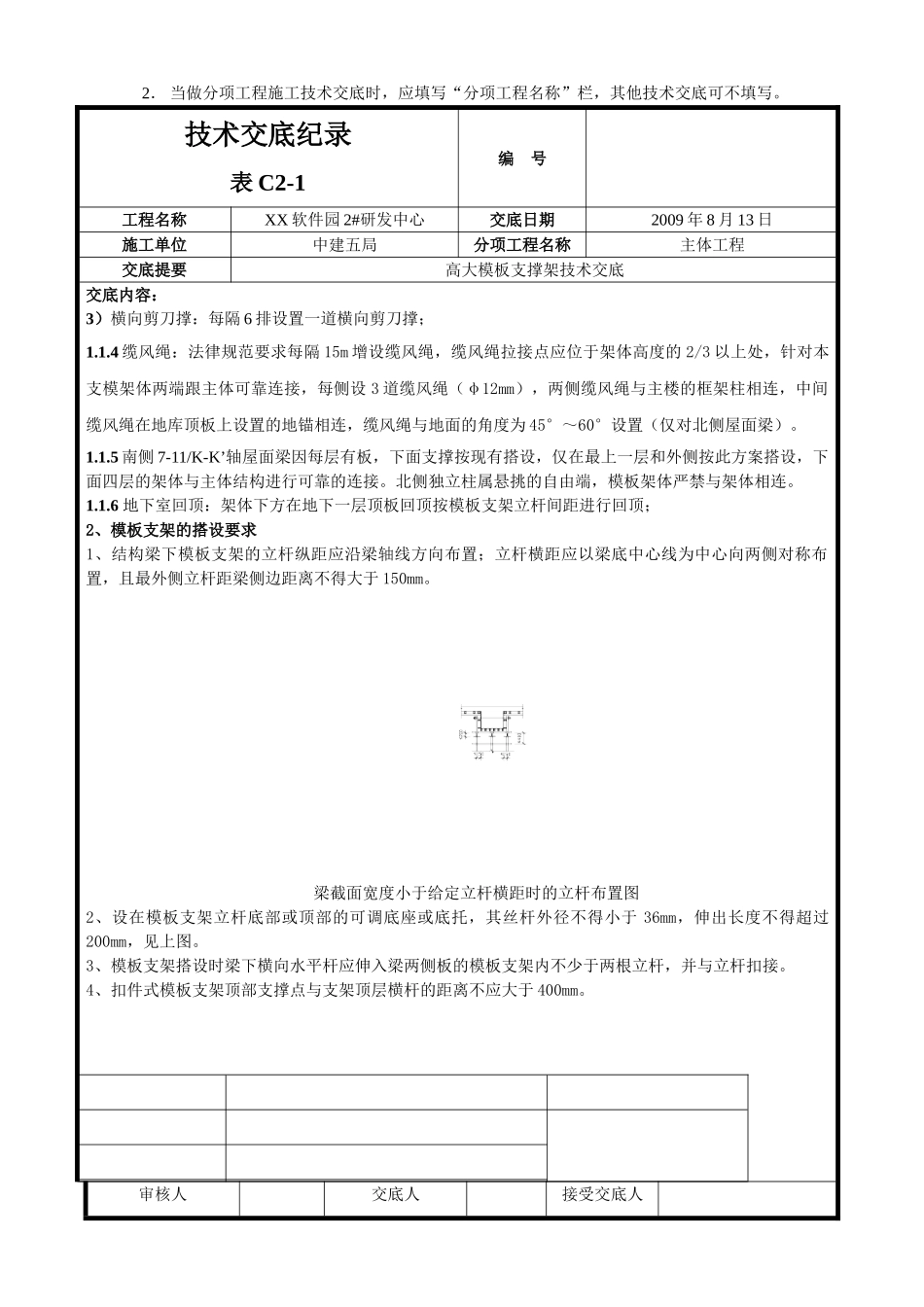

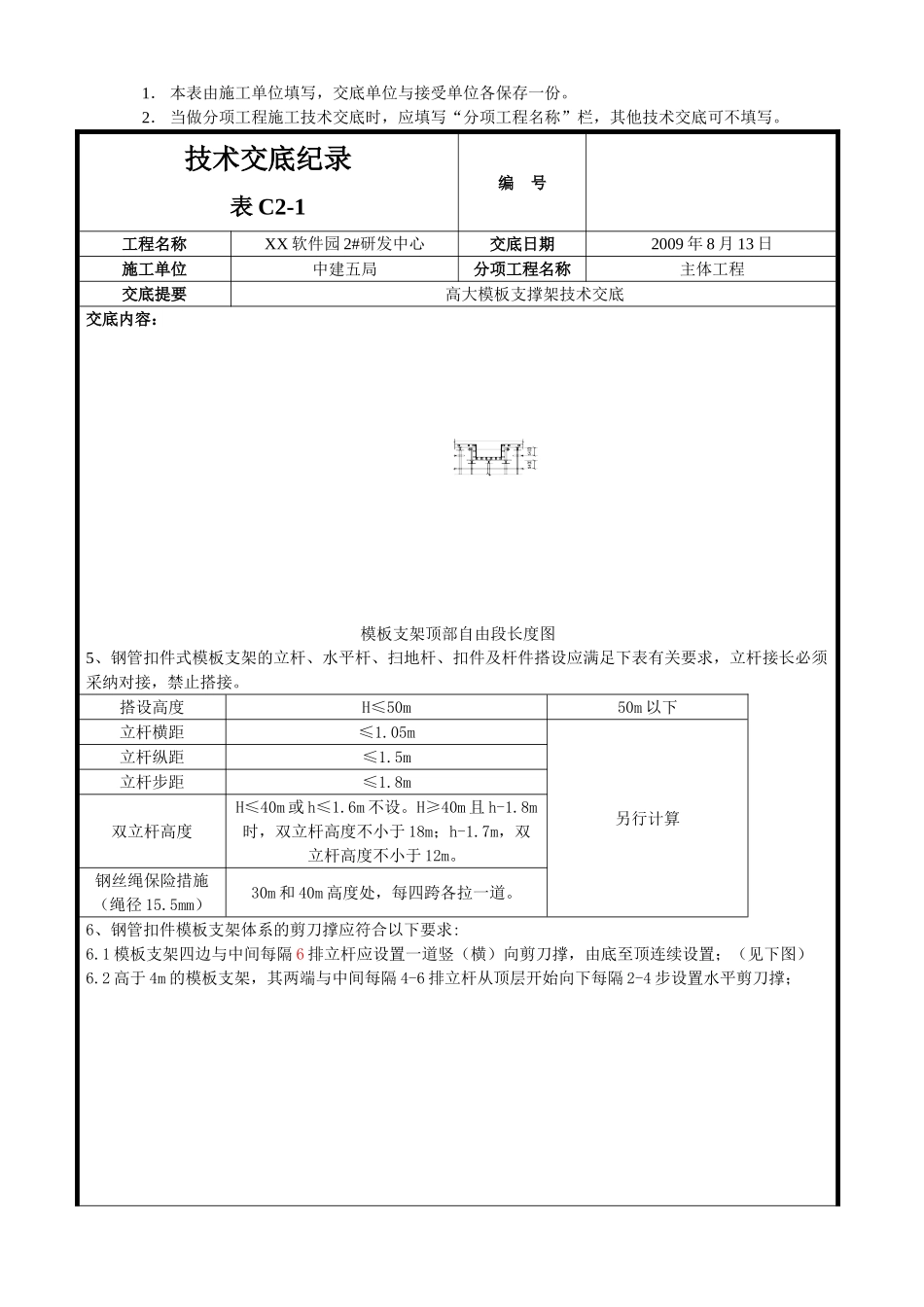

技术交底纪录表 C2-1编 号工程名称XX 软件园 2#研发中心交底日期2009 年 8 月 13 日施工单位中建五局分项工程名称主体工程交底提要高大模板支撑架技术交底交底内容：本工程东西向 7-11/Q-Q’轴、7-11/K-K’轴有屋面梁：梁宽×梁高=1800×800，梁顶标高为 17.9m，梁下有 5 根 500*800 独立柱，间距 8100mm。见下图。1 高大模板支撑架设计参数为：1.1 脚手架参数1.1.1 梁底搭设 3 排 600×600mm，外侧再搭设两排间距 450×600 间距钢管脚手架 2 排，为加强架体的整体性和横向刚度，在最外侧两边分别再搭设 900×1200mm 间距钢管脚手架 2 排，宽度为 1.8m，同时也作为施工操作的平台，则架体总宽为 5.7m。整体模板支架总高度为 22m（600 间距的架子有两排落在天井内，为提高安全系数，架子高度按 22m 计算），模板支架总长 35.95m。1.1.2 水平杆步距为 0.9m；1.1.3 剪刀撑：1）、竖向剪刀撑：架体的南北外侧沿架体纵向搭设剪刀撑，剪刀撑与地面角度为 45°，8 步 6 跨进行搭设；2）水平剪刀撑：每四道水平杆一道水平加强层3、横向剪刀撑：每隔 6 排设置一道横向剪刀撑；4.2.1.4 缆风绳：法律规范要求每隔 15m 增设缆风绳，缆风绳拉接点应位于架体高度的 2/3 以上处，针对本支模架体两端跟主体可靠连接，每侧设 3 道缆风绳（φ12mm），两侧缆风绳与主楼的框架柱相连，中审核人交底人接受交底人1． 本表由施工单位填写，交底单位与接受单位各保存一份。7-11/Q-Q’ 轴7-11/K-K’ 轴2． 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底纪录表 C2-1编 号工程名称XX 软件园 2#研发中心交底日期2009 年 8 月 13 日施工单位中建五局分项工程名称主体工程交底提要高大模板支撑架技术交底交底内容：3）横向剪刀撑：每隔 6 排设置一道横向剪刀撑；1.1.4 缆风绳：法律规范要求每隔 15m 增设缆风绳，缆风绳拉接点应位于架体高度的 2/3 以上处，针对本支模架体两端跟主体可靠连接，每侧设 3 道缆风绳（φ12mm），两侧缆风绳与主楼的框架柱相连，中间缆风绳在地库顶板上设置的地锚相连，缆风绳与地面的角度为 45°～60°设置（仅对北侧屋面梁）。1.1.5 南侧 7-11/K-K’轴屋面梁因每层有板，下面支撑按现有搭设，仅在最上一层和外侧按此方案搭设，下面四层的架体与主体结构进行可靠的连接。北侧独立柱属悬挑的自由端，模板架体严禁与架体相连...
