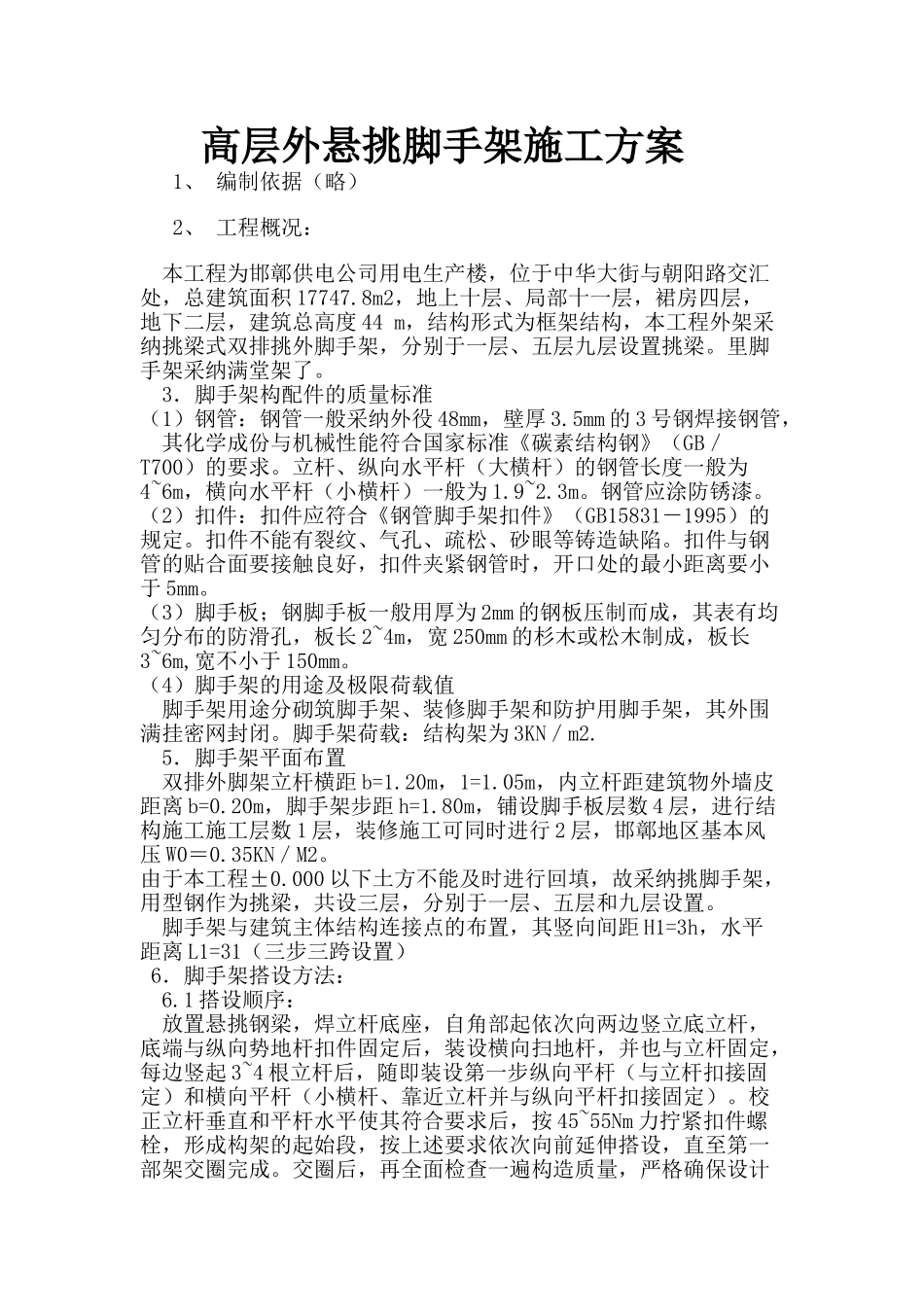

高层外悬挑脚手架施工方案

高层外悬挑脚手架施工方案1、 编制依据（略） 2、 工程概况： 本工程为邯鄣供电公司用电生产楼，位于中华大街与朝阳路交汇处，总建筑面积 17747.8m2，地上十层、局部十一层，裙房四层，地下二层，建筑总高度 44 m，结构形式为框架结构，本工程外架采纳挑梁式双排挑外脚手架，分别于一层、五层九层设置挑梁。里脚手架采纳满堂架了。 3．脚手架构配件的质量标准（1）钢管：钢管一般采纳外役 48mm，壁厚 3.5mm 的 3 号钢焊接钢管， 其化学成份与机械性能符合国家标准《碳素结构钢》（GB／T700）的要求。立杆、纵向水平杆（大横杆）的钢管长度一般为4~6m，横向水平杆（小横杆）一般为 1.9~2.3m。钢管应涂防锈漆。（2）扣件：扣件应符合《钢管脚手架扣件》（GB15831－1995）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于 5mm。（3）脚手板；钢脚手板一般用厚为 2mm 的钢板压制而成，其表有均匀分布的防滑孔，板长 2~4m，宽 250mm 的杉木或松木制成，板长3~6m,宽不小于 150mm。（4）脚手架的用途及极限荷载值 脚手架用途分砌筑脚手架、装修脚手架和防护用脚手架，其外围满挂密网封闭。脚手架荷载：结构架为 3KN／m2. 5．脚手架平面布置 双排外脚架立杆横距 b=1.20m，1=1.05m，内立杆距建筑物外墙皮距离 b=0.20m，脚手架步距 h=1.80m，铺设脚手板层数 4 层，进行结构施工施工层数 1 层，装修施工可同时进行 2 层，邯鄣地区基本风压 W0＝0.35KN／M2。由于本工程±0.000 以下土方不能及时进行回填，故采纳挑脚手架，用型钢作为挑梁，共设三层，分别于一层、五层和九层设置。 脚手架与建筑主体结构连接点的布置，其竖向间距 H1=3h，水平距离 L1=31（三步三跨设置） 6．脚手架搭设方法： 6.1 搭设顺序： 放置悬挑钢梁，焊立杆底座，自角部起依次向两边竖立底立杆，底端与纵向势地杆扣件固定后，装设横向扫地杆，并也与立杆固定，每边竖起 3~4 根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆、靠近立杆并与纵向平杆扣接固定）。校正立杆垂直和平杆水平使其符合要求后，按 45~55Nm 力拧紧扣件螺栓，形成构架的起始段，按上述要求依次向前延伸搭设，直至第一部架交圈完成。交圈后，再全面检查一遍构造质量，严格确保设计要求和构架质量，设置端墙件，按第一部架交圈完成。交圈后,再全面检查一遍构造质量...
