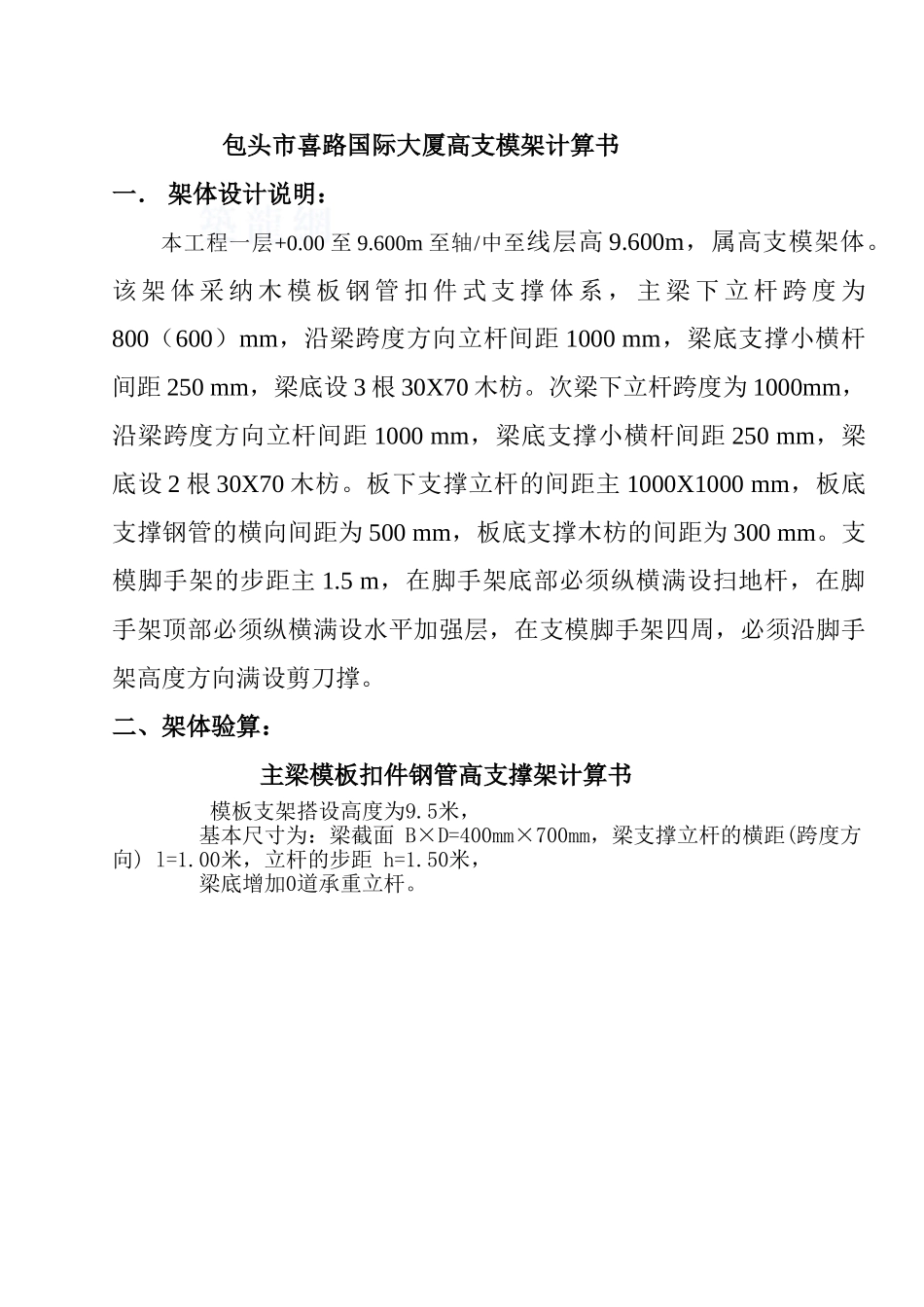

包头市喜路国际大厦高支模架计算书一． 架体设计说明：本工程一层+0.00 至 9.600m 至轴/中至线层高 9.600m，属高支模架体。该 架 体 采 纳 木 模 板 钢 管 扣 件 式 支 撑 体 系 ， 主 梁 下 立 杆 跨 度 为800（600）mm，沿梁跨度方向立杆间距 1000 mm，梁底支撑小横杆间距 250 mm，梁底设 3 根 30X70 木枋。次梁下立杆跨度为 1000mm，沿梁跨度方向立杆间距 1000 mm，梁底支撑小横杆间距 250 mm，梁底设 2 根 30X70 木枋。板下支撑立杆的间距主 1000X1000 mm，板底支撑钢管的横向间距为 500 mm，板底支撑木枋的间距为 300 mm。支模脚手架的步距主 1.5 m，在脚手架底部必须纵横满设扫地杆，在脚手架顶部必须纵横满设水平加强层，在支模脚手架四周，必须沿脚手架高度方向满设剪刀撑。二、架体验算：主梁模板扣件钢管高支撑架计算书 模板支架搭设高度为9.5米， 基本尺寸为：梁截面 B×D=400mm×700mm，梁支撑立杆的横距(跨度方向) l=1.00米，立杆的步距 h=1.50米， 梁底增加0道承重立杆。 图1 梁模板支撑架立面简图 计算中考虑梁两侧部分楼板混凝土荷载以集中力方式向下传递。 集中力大小为 F = 1.2×25.000×0.130×0.300×0.250=0.293kN。 采纳的钢管类型为 48×3.5。 一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的根据多跨连续梁计算。 作用荷载包括梁与模板自重荷载，施工活荷载等。 1.荷载的计算： (1)钢筋混凝土梁自重(kN/m)： q1 = 25.000×0.700×0.250=4.375kN/m (2)模板的自重线荷载(kN/m)： q2 = 0.350×0.250×(2×0.700+0.400)/0.400=0.394kN/m (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：经计算得到，活荷载标准值 P1 = (1.000+2.000)×0.400×0.250=0.300kN 均布荷载 q = 1.2×4.375+1.2×0.394=5.723kN/m 集中荷载 P = 1.4×0.300=0.420kN 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 25.00×1.80×1.80/6 = 13.50cm3； I = 25.00×1.80×1.80×1.80/12 = 12.15cm4； 计算简图 弯矩图(kN.m) 剪力图(kN) 变形图(mm) 经过计算得到从左到右各支座力分别为 N1=0.429kN N2=1.851kN N3=0.429kN 最大弯矩 M = 0.028kN.m 最大变形 V = 0.1mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.028×1000×1000/13500=2....
