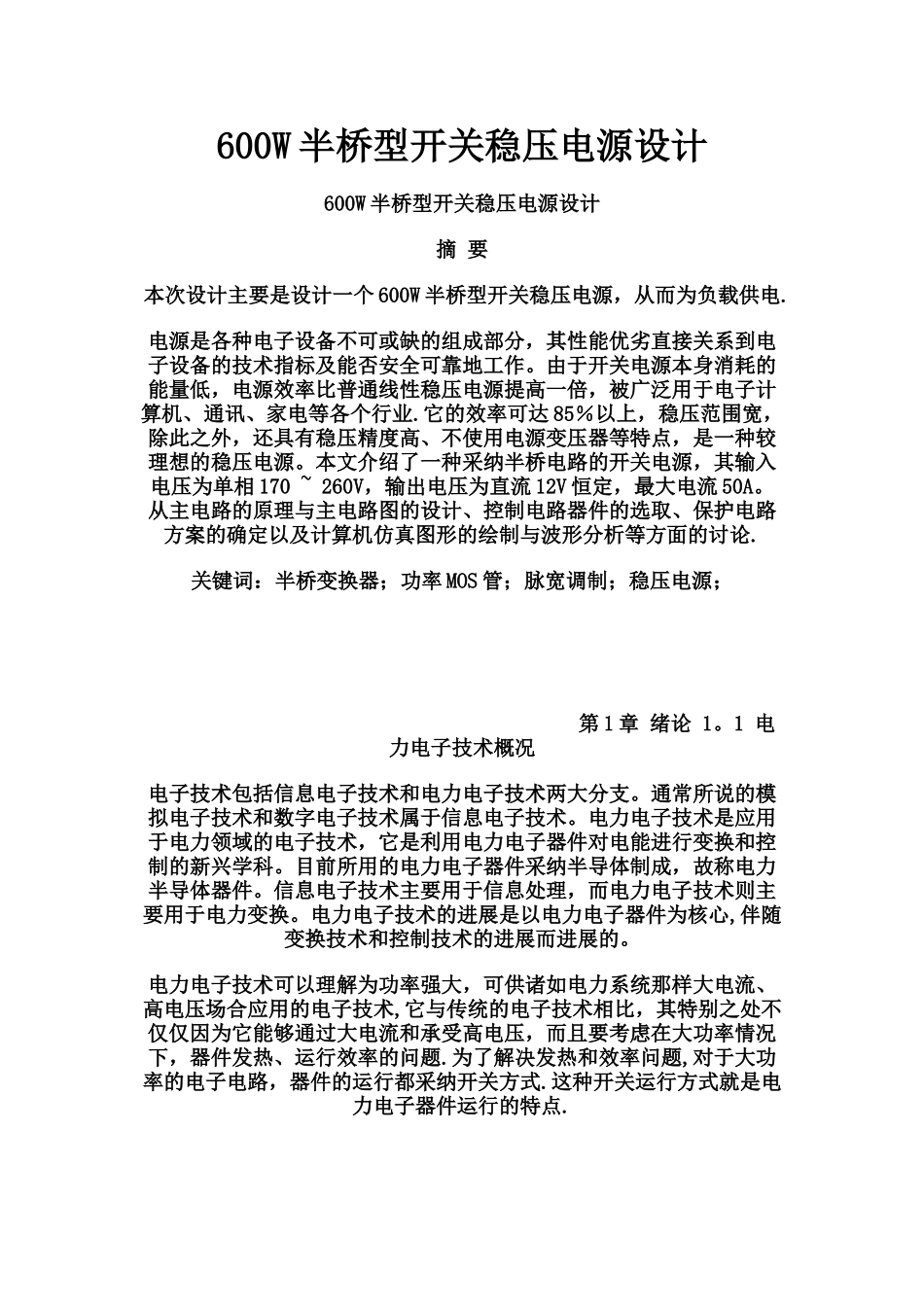

600W 半桥型开关稳压电源设计600W 半桥型开关稳压电源设计摘 要本次设计主要是设计一个 600W 半桥型开关稳压电源，从而为负载供电.电源是各种电子设备不可或缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于开关电源本身消耗的能量低，电源效率比普通线性稳压电源提高一倍，被广泛用于电子计算机、通讯、家电等各个行业.它的效率可达 85％以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。本文介绍了一种采纳半桥电路的开关电源，其输入电压为单相 170 ~ 260V，输出电压为直流 12V 恒定，最大电流 50A。从主电路的原理与主电路图的设计、控制电路器件的选取、保护电路方案的确定以及计算机仿真图形的绘制与波形分析等方面的讨论.关键词：半桥变换器；功率 MOS 管；脉宽调制；稳压电源； 第 1 章 绪论 1。1 电力电子技术概况电子技术包括信息电子技术和电力电子技术两大分支。通常所说的模拟电子技术和数字电子技术属于信息电子技术。电力电子技术是应用于电力领域的电子技术，它是利用电力电子器件对电能进行变换和控制的新兴学科。目前所用的电力电子器件采纳半导体制成，故称电力半导体器件。信息电子技术主要用于信息处理，而电力电子技术则主要用于电力变换。电力电子技术的进展是以电力电子器件为核心,伴随变换技术和控制技术的进展而进展的。电力电子技术可以理解为功率强大，可供诸如电力系统那样大电流、高电压场合应用的电子技术,它与传统的电子技术相比，其特别之处不仅仅因为它能够通过大电流和承受高电压，而且要考虑在大功率情况下，器件发热、运行效率的问题.为了解决发热和效率问题,对于大功率的电子电路，器件的运行都采纳开关方式.这种开关运行方式就是电力电子器件运行的特点.电力电子学这一名词是 20 世纪 60 年代出现的,“电力电子学”和“电力电子技术”在内容上并没有很大的不同，只是分别从学术和工程技术这 2 个不同角度来称呼。电力电子学可以用图 1 的倒三角形来描述，可以认为电力电子学由电力学、电子学和控制理论这 3 个学科交叉而形成的。这一观点被全世界普遍接受。电力电子技术与电子学的关系是显而易见的。电子学可分为电子器件和电子电路两大部分，它们分别与电力电子器件和电力电子电路相对应。从电子和电力电子的器件制造技术上进两者同根同源，从两种电路的分析方法上讲也是一致的，只是两者...
