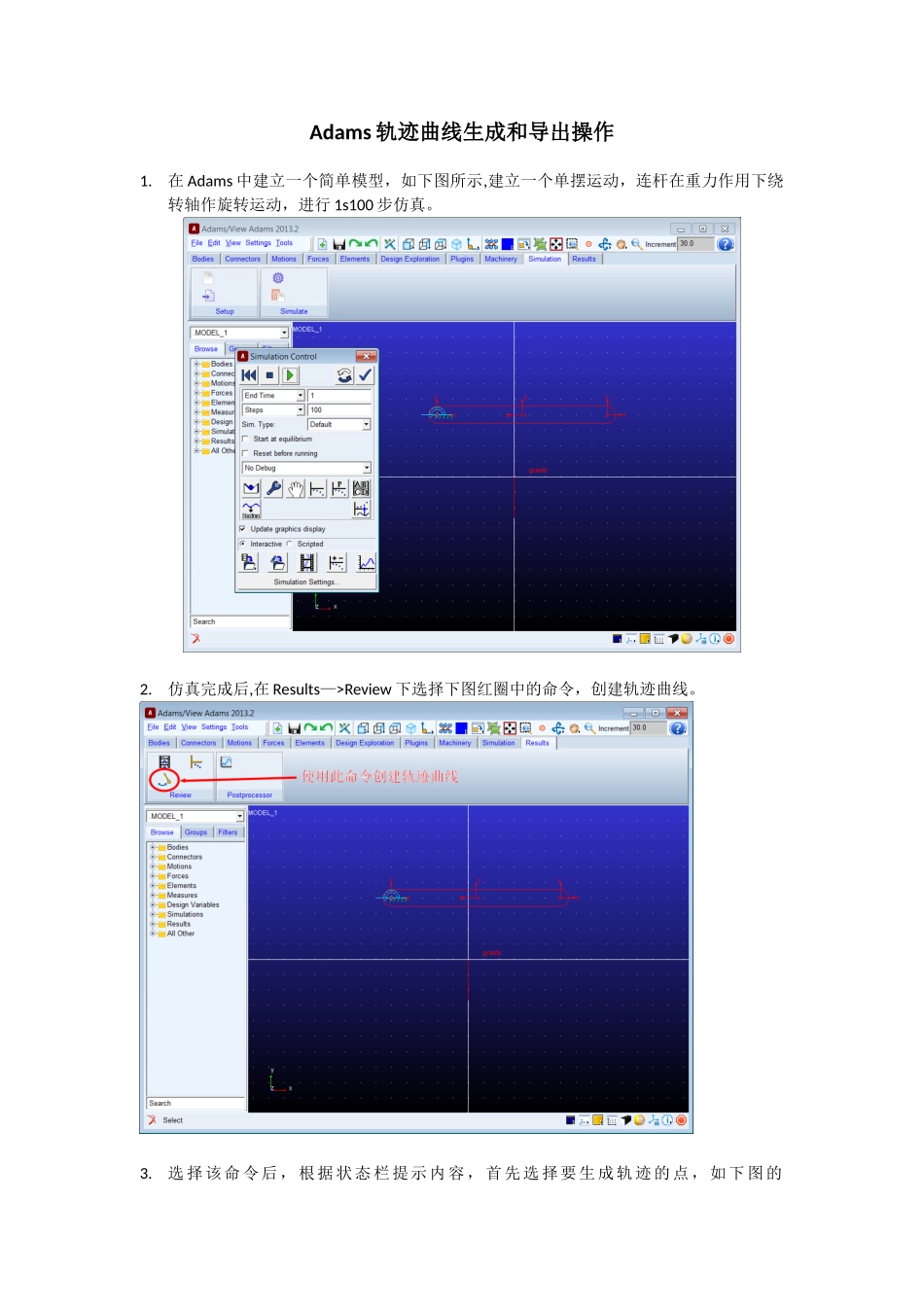

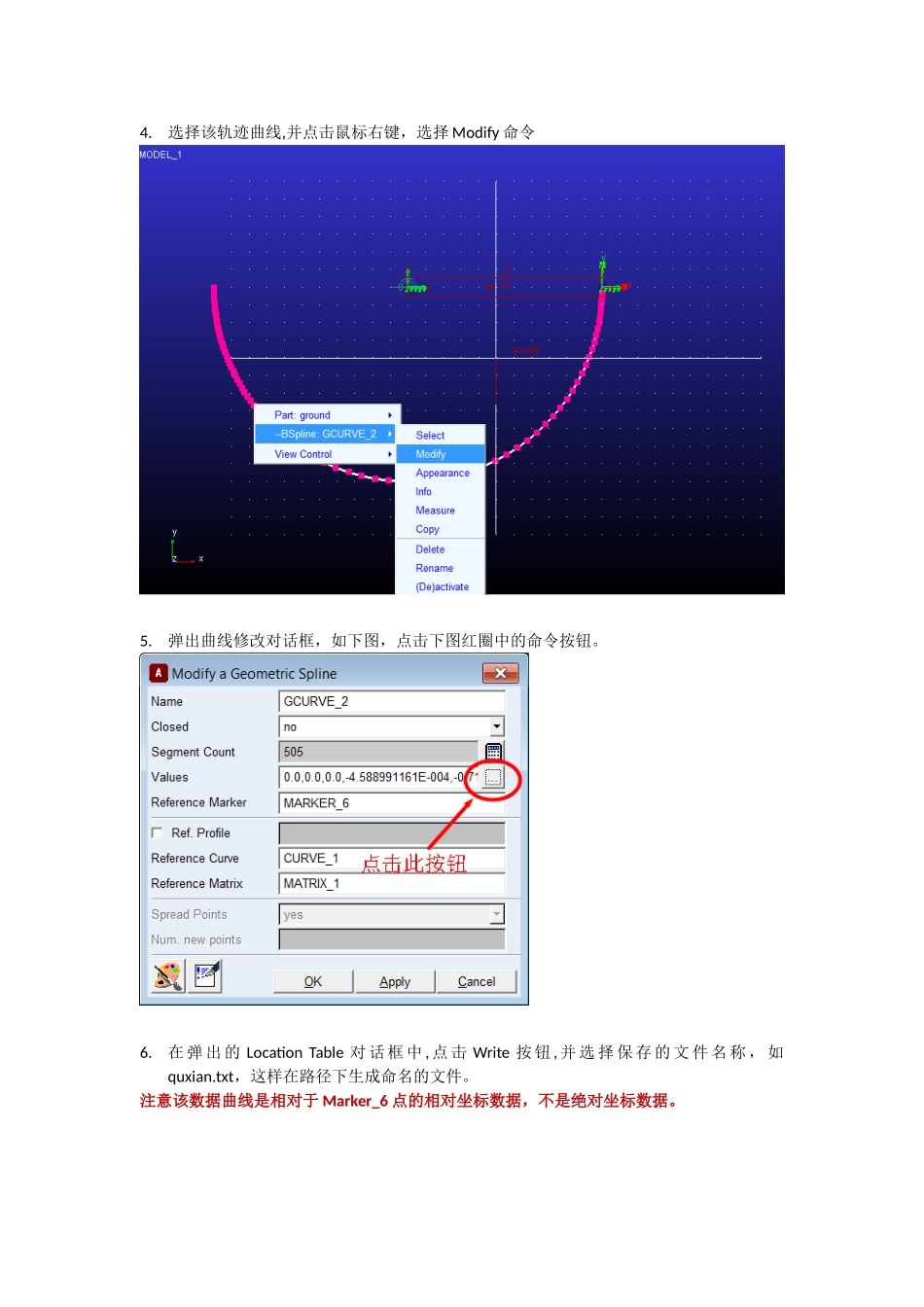

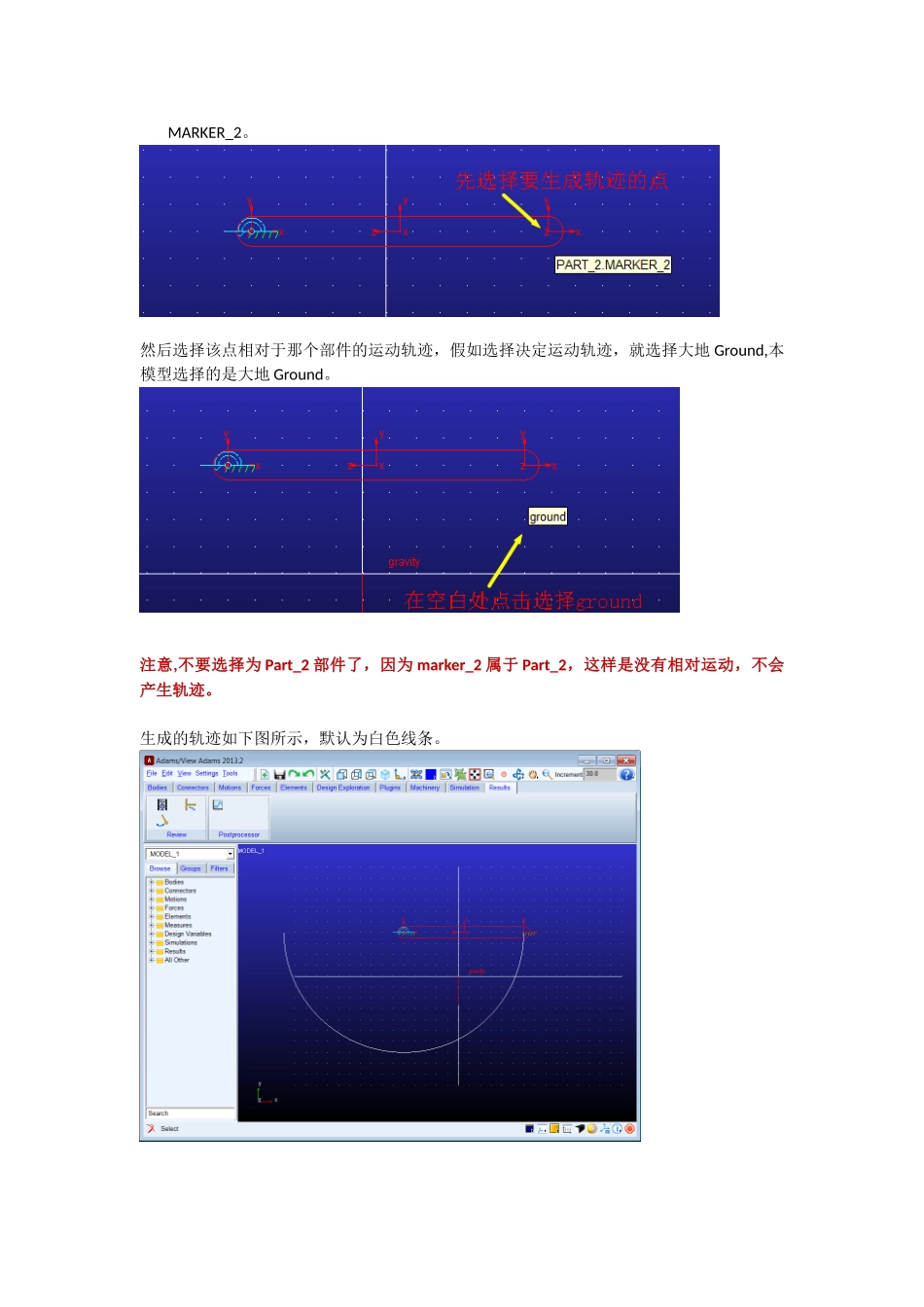

Adams 轨迹曲线生成和导出操作1.在 Adams 中建立一个简单模型，如下图所示,建立一个单摆运动，连杆在重力作用下绕转轴作旋转运动，进行 1s100 步仿真。2.仿真完成后,在 Results—>Review 下选择下图红圈中的命令，创建轨迹曲线。3.选择该命令后，根据状态栏提示内容，首先选择要生成轨迹的点，如下图的MARKER_2。然后选择该点相对于那个部件的运动轨迹，假如选择决定运动轨迹，就选择大地 Ground,本模型选择的是大地 Ground。注意,不要选择为 Part_2 部件了，因为 marker_2 属于 Part_2，这样是没有相对运动，不会产生轨迹。生成的轨迹如下图所示，默认为白色线条。4.选择该轨迹曲线,并点击鼠标右键，选择 Modify 命令5.弹出曲线修改对话框，如下图，点击下图红圈中的命令按钮。6.在 弹 出 的 Location Table 对 话 框 中 , 点 击 Write 按 钮 , 并 选 择 保 存 的 文 件 名 称 ， 如quxian.txt，这样在路径下生成命名的文件。 注意该数据曲线是相对于 Marker_6 点的相对坐标数据，不是绝对坐标数据。7.使用记事本可以打开查看该曲线数据.
