一颗强劲的 CPU 可以带着我们在复杂的数码世界里飞速狂奔，一块超酷的显示卡会带着我们在绚丽的 3D 世界里领略那五光十色的震撼，一块发烧级的声卡更能带领我们进入那美妙的音乐殿堂，一个强劲而稳定工作的电脑电源，则是我们的计算机能出色工作的必要保证
计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高
对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源
首先，我们要知道计算机开关电源的工作原理

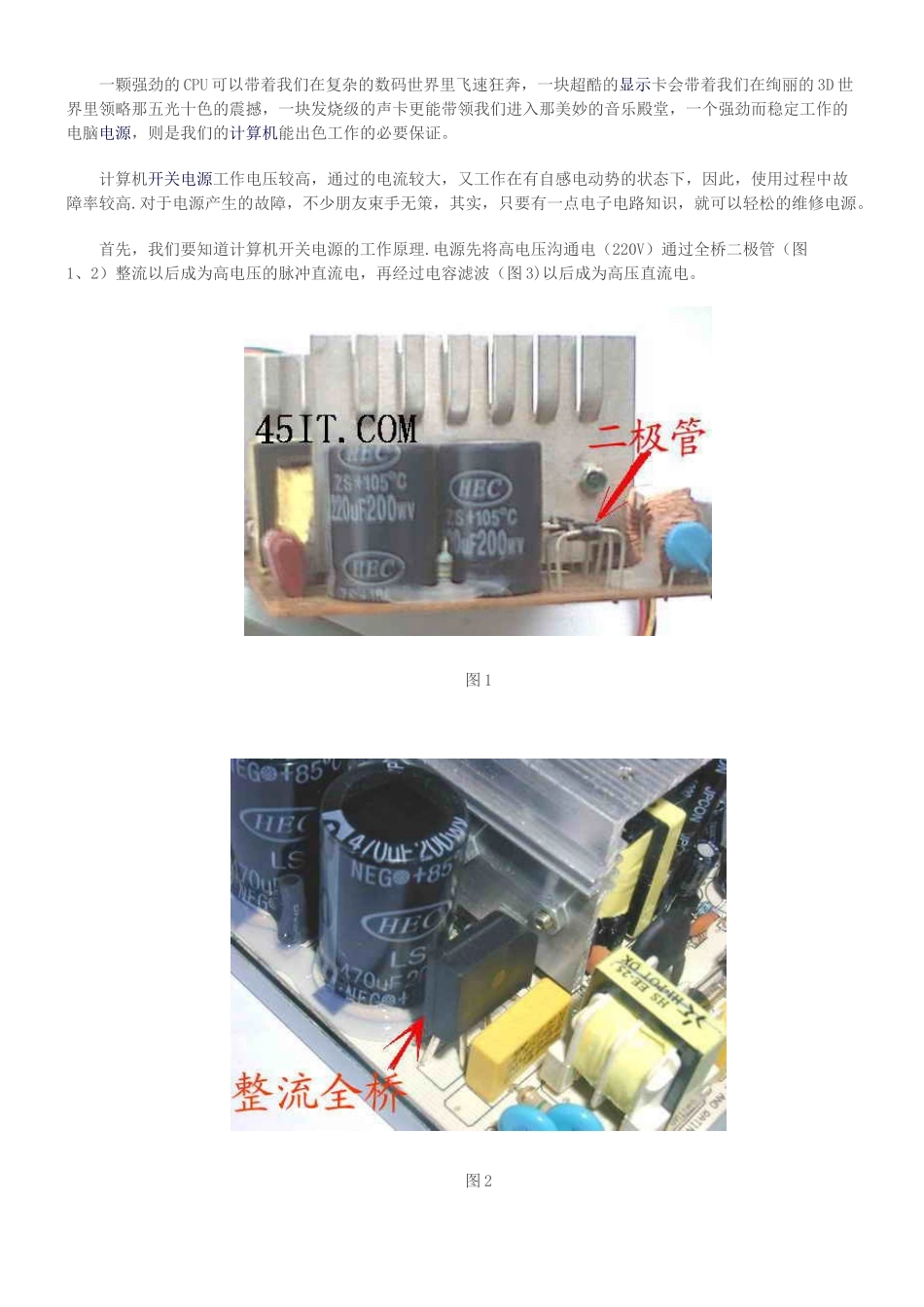

电源先将高电压沟通电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图 3)以后成为高压直流电

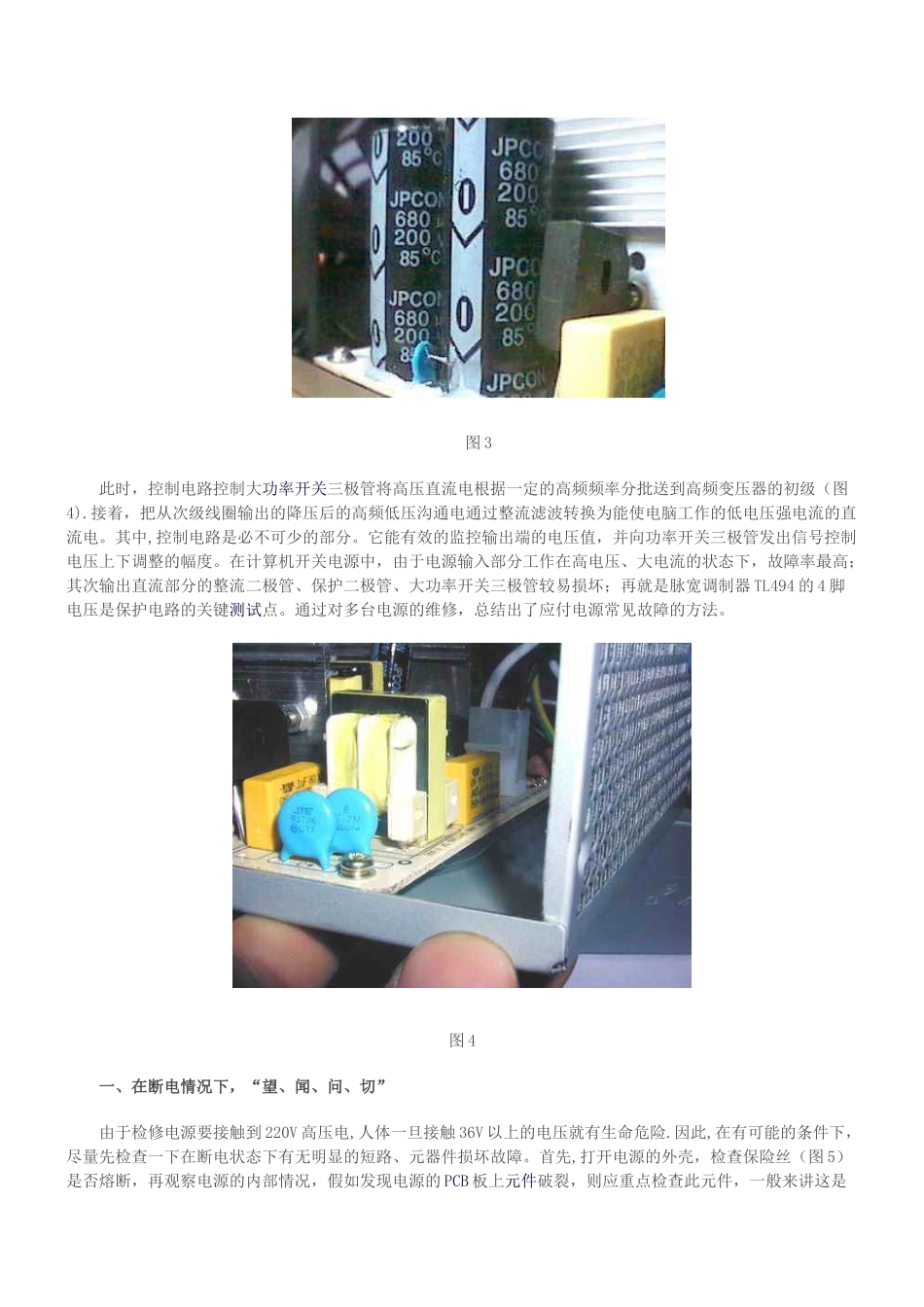

图 1图 2图 3 此时，控制电路控制大功率开关三极管将高压直流电根据一定的高频频率分批送到高频变压器的初级（图4)
接着，把从次级线圈输出的降压后的高频低压沟通电通过整流滤波转换为能使电脑工作的低电压强电流的直流电
其中,控制电路是必不可少的部分
它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度
在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器 TL494 的 4 脚电压是保护电路的关键测试点
通过对多台电源的维修，总结出了应付电源常见故障的方法
图 4 一、在断电情况下，“望、闻、问、切” 由于检修电源要接触到 220V 高压电,人体一旦接触 36V 以上的电压就有生命危险
因此,在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障

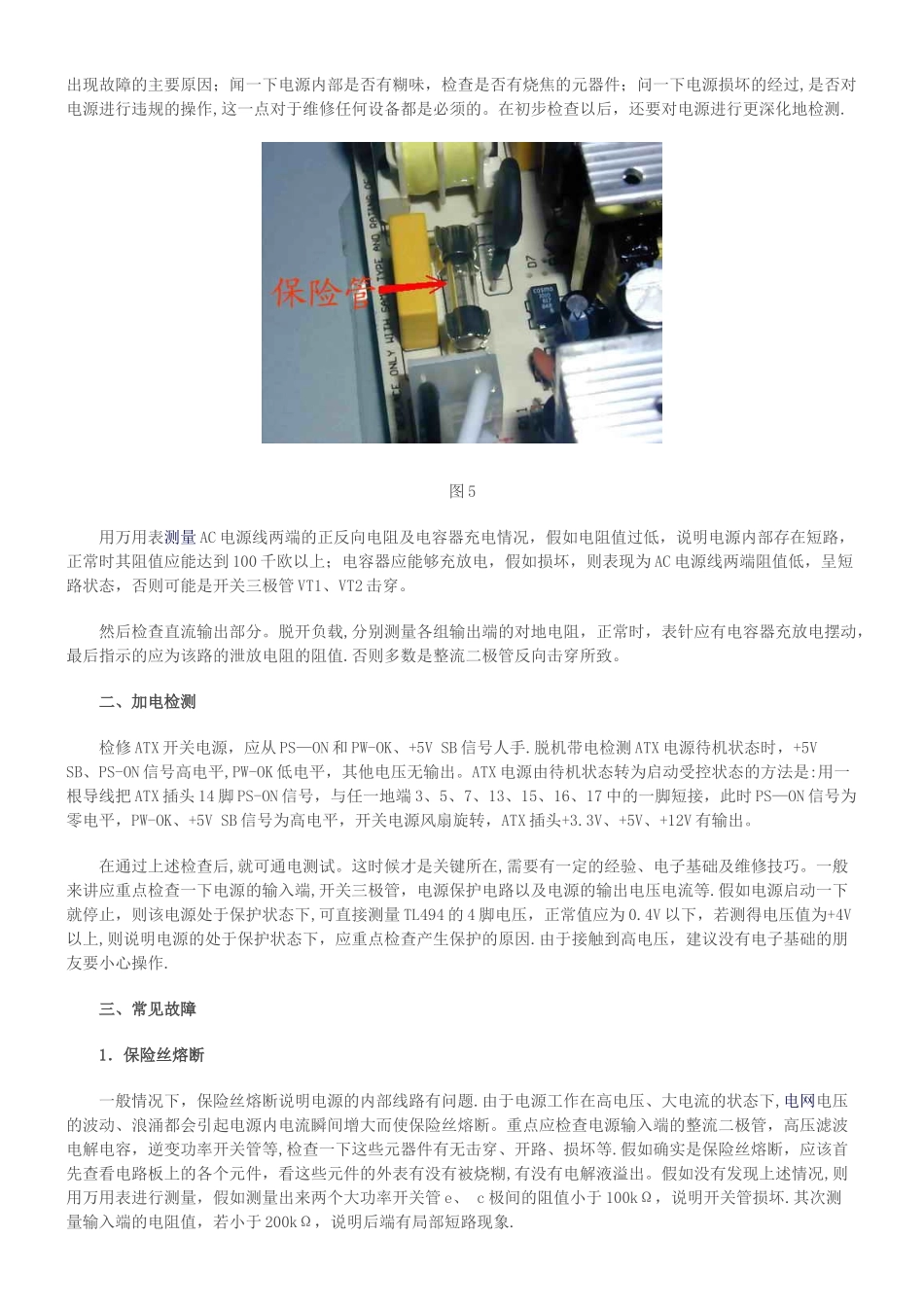

首先,打开电源的外壳，检查保险丝（图 5）是否熔断，再观察电源的内部情况，假如发现电源的 PCB 板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一
