DNV510变频器简易使用指导手册

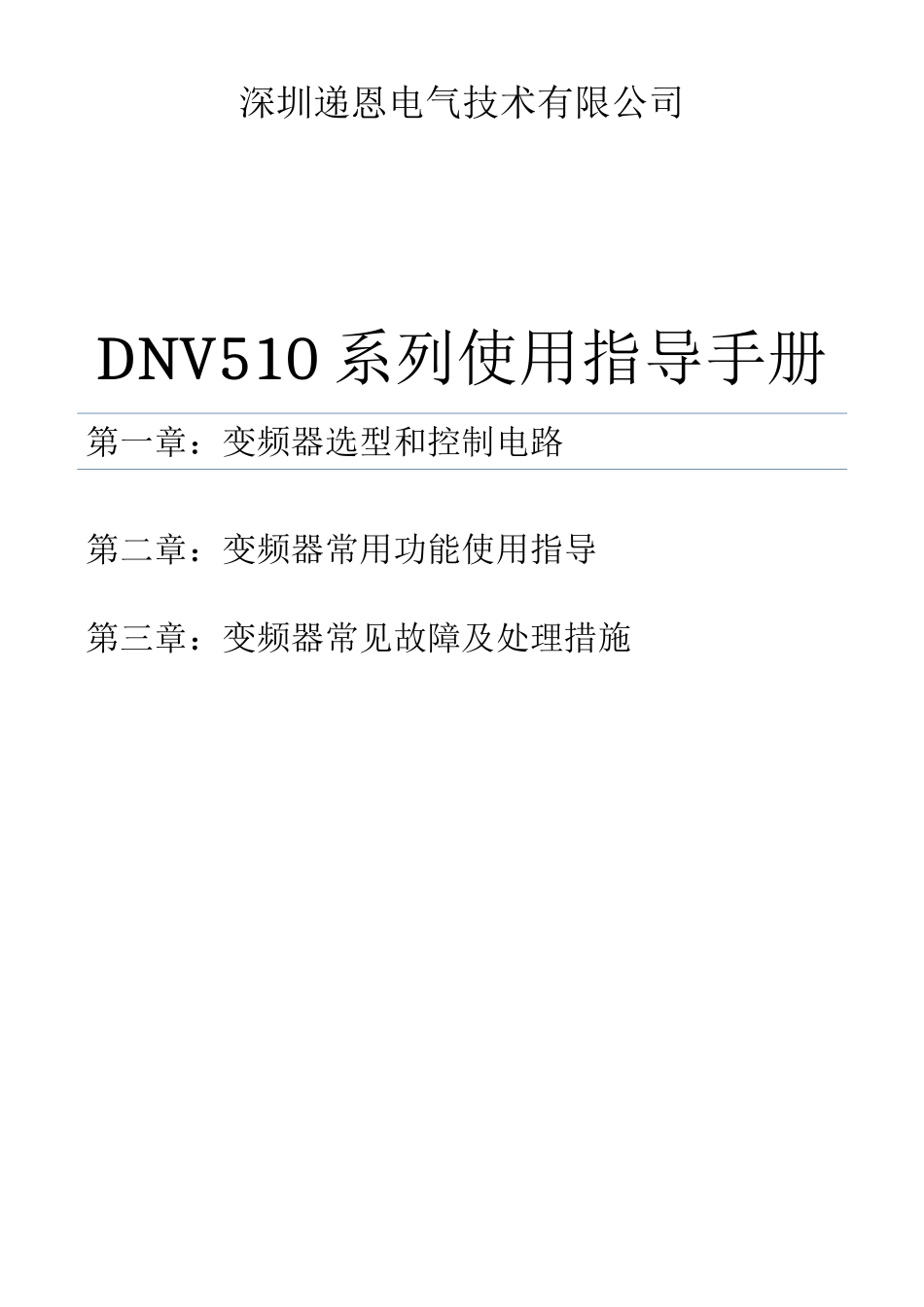

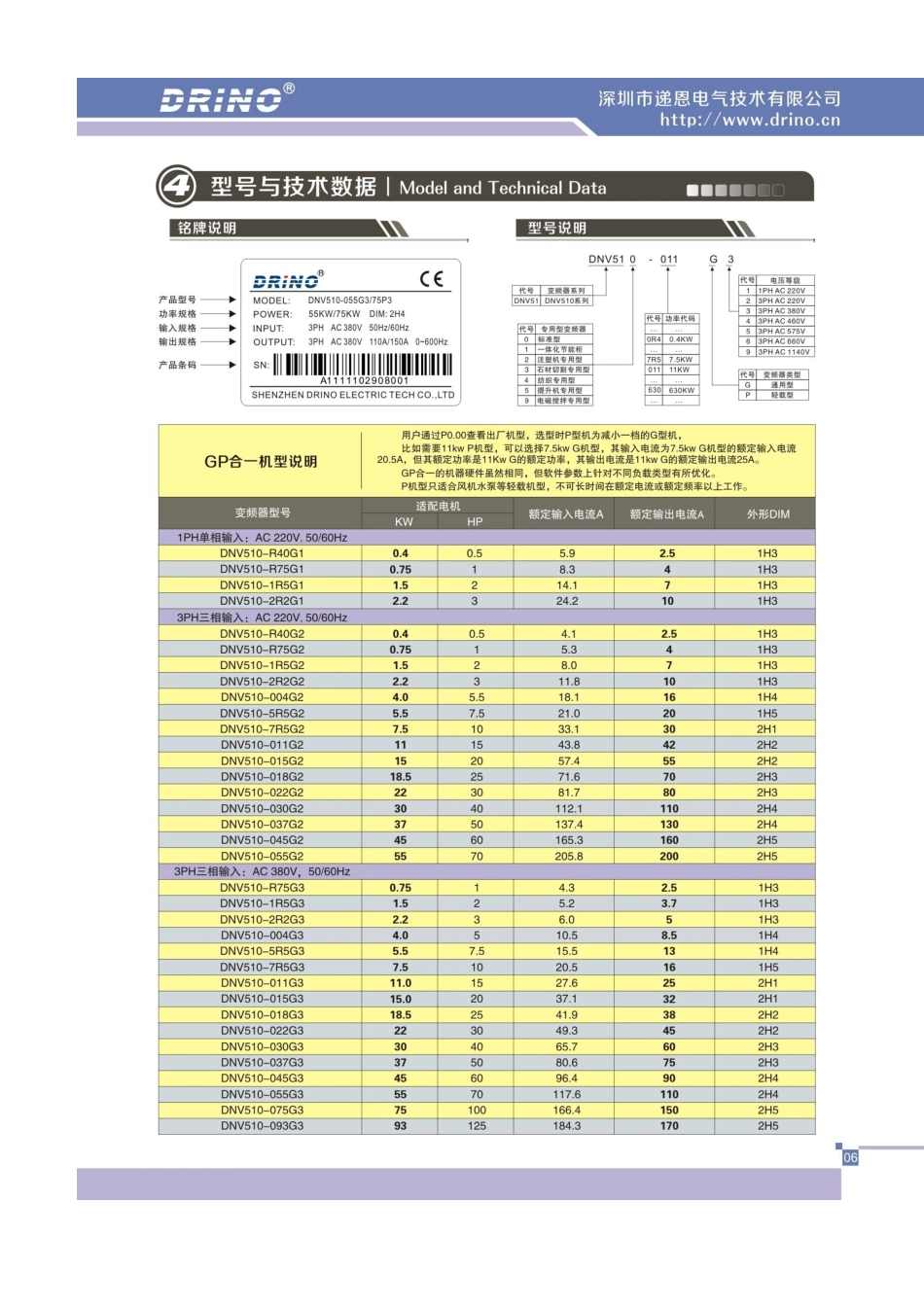

深圳递恩电气技术有限公司DNV510 系列使用指导手册第一章：变频器选型和控制电路第二章：变频器常用功能使用指导第三章：变频器常见故障及处理措施 第二章:变频器常用功能使用指导Ⅱ-1：变频器矢量控制电机参数自学习步骤1. 恢复变频器参数到出厂值设置：设置 PP。01 参数为 001,按 ENTER 确认。2. 根据电机铭牌输入电机参数 P1.01—P1。05，如图所示：电机 7.5KW设置 P1.01=7。5KW,P1。02=380V，P1。03=15A，P1。04=50HZ，P1.05=2900r/min选择电机自学习方式：P1.37=01 异步电机静止自学习,适用于异步电机和负载不易脱开情况下，P1。37=02 异步电机完全自学习，此时电机必须和负载脱开，电机空轴运行,在此，大多数情况我们选择 P1.37=01.3. 选择 P1.37=1，按 ENTER 确认键，再按 RUN 运行键,变频器自动进行电机自学习状态,此时可听见电机吱吱的声音，当变频器自学习完成后，进入待机状态，此时用户方可对变频器进行操作，修改其他参数。Ⅱ-2：变频器外部电位器调速，外部按钮启停控制电气控制接线图功能参数设定P0。02运行方式选择1P0.03主频率设定2Ⅱ-3:变频器多段速调速（变频器上电面板电位器可调，外部端子 DI4 给定一段速度 30HZ，DI5 给定50HZ）电气控制接线图功能参数设定P0.02运行方式选择1P0。03主频率设定6P4。03DI4 端子定义12P4.04DI5 端子定义13PC.01一段速度给定值60%PC.02二段速度给定值100％PC。510 段速度给定方式3备注：当变频器上电后,一段速开关 KM1 和二段速开关 KM2 都处在断开状态，此时按下 SB1变频器运行,变频器频率由 PC。51 指定键盘面板旋钮调节频率（0—50HZ 可调）,当一段速开关KM1 闭合，变频器以 30HZ 固定运行，当二段速开关 KM2 闭合，变频器以 50HZ 固定频率运转。Ⅱ—4：变频器 PID 恒压供水（外接远程压力表 0-10V 作为反馈，压力表量程 1MPa，恒定压力 0。2MPa）电气控制接线图功能参数设定P0。02运行方式选择1P0.03主频率设定8P8。49休眠唤醒频率25HZP8.50唤醒延时时间1SP8。51休眠频率20HZP8.52休眠延时时间5SPA.00PID 给定方式0PA.01PID 压力给定值20％PA.02PID 反馈选择0PA.04PID 反馈量程1000PA.05PID 比例增益40PA。06PID 积分增益2。5PA.09PID 压力偏差1%PA.28PID 停机运算1备注：P8。49—P8.51 应用于 PID 恒压供水休眠和唤醒功能.变频器运行过程中，当设定频率小于等于 P8。51 休眠频率时，经过 P8.52 延迟时间后,变频器进入休...
