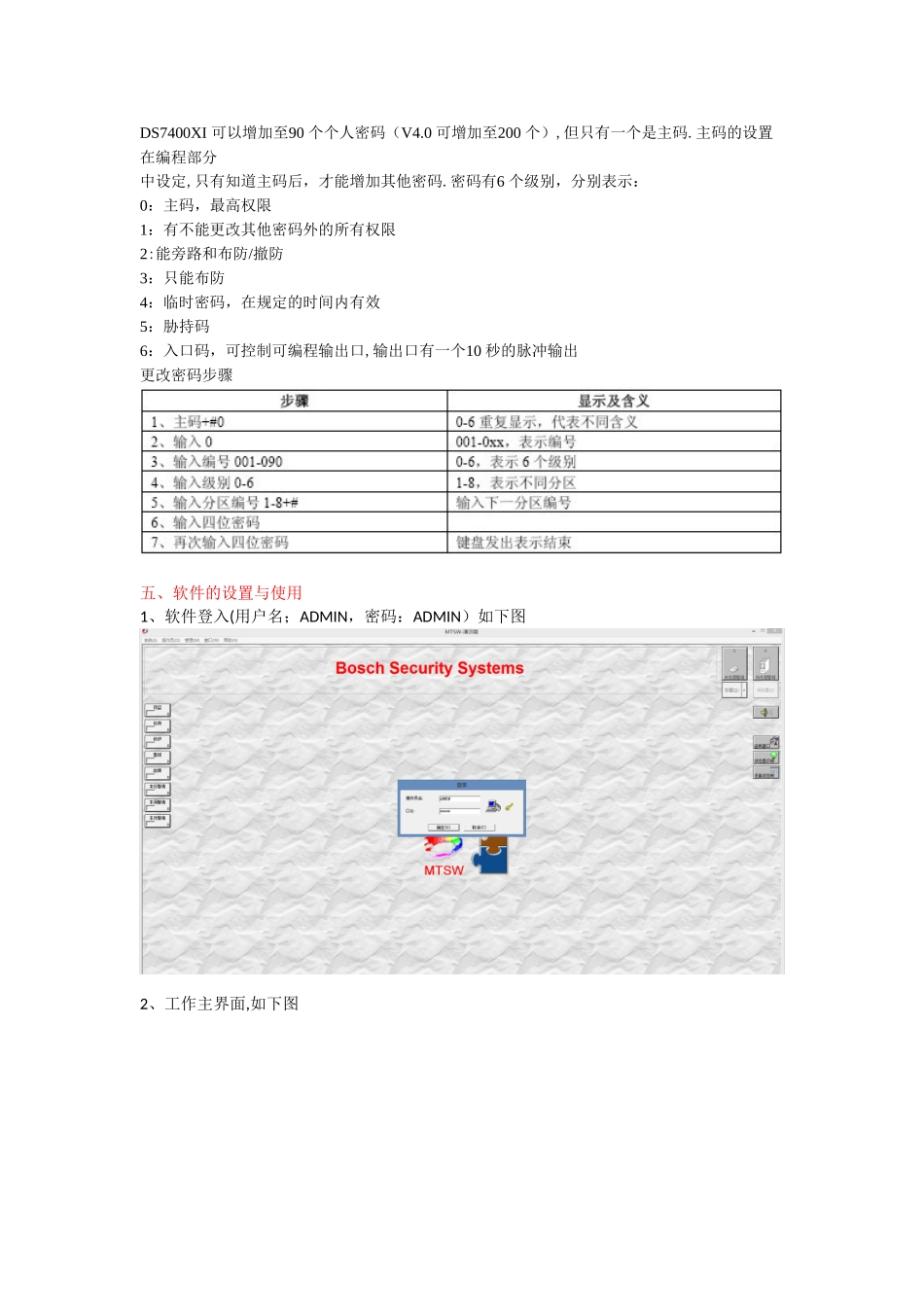

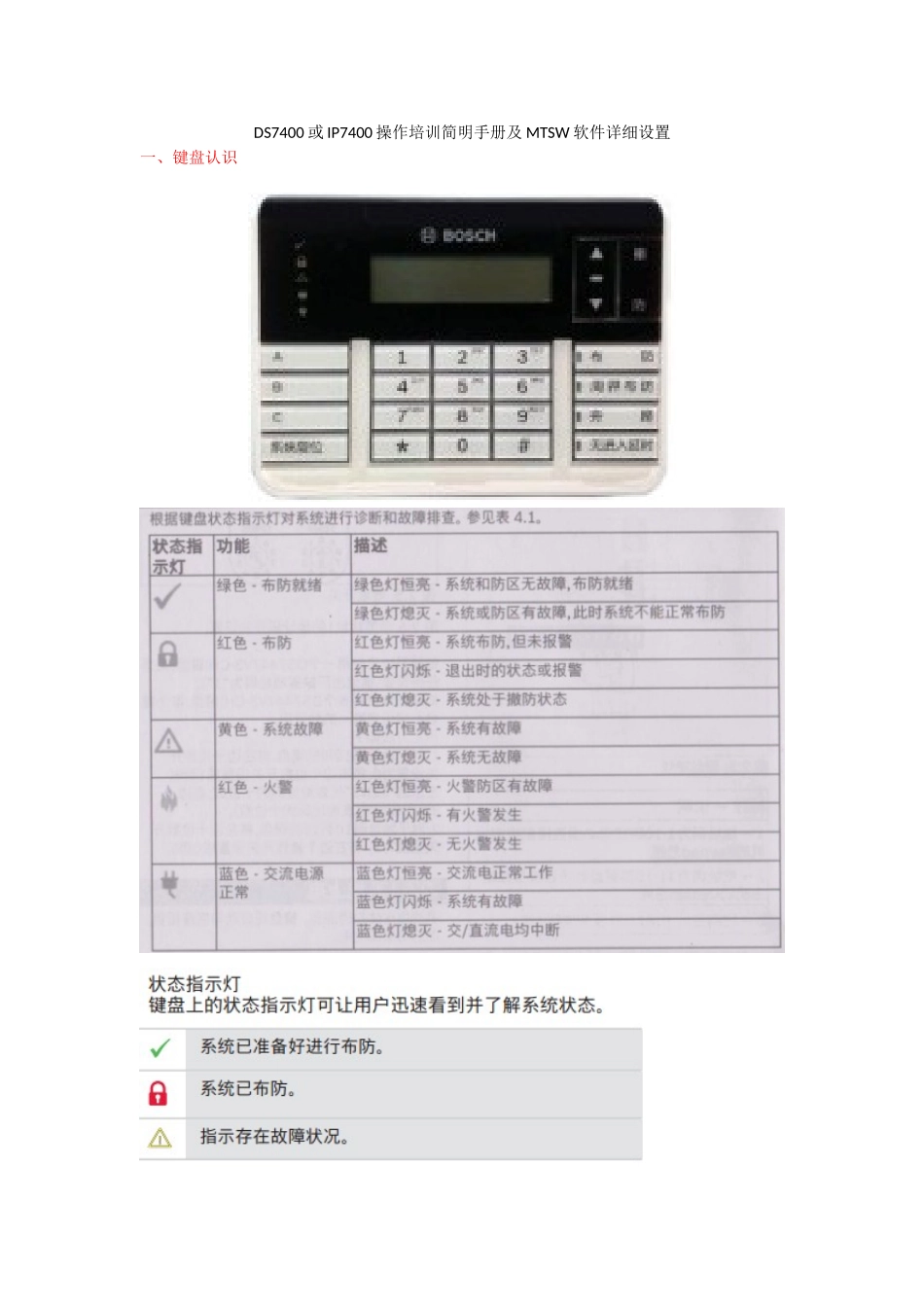

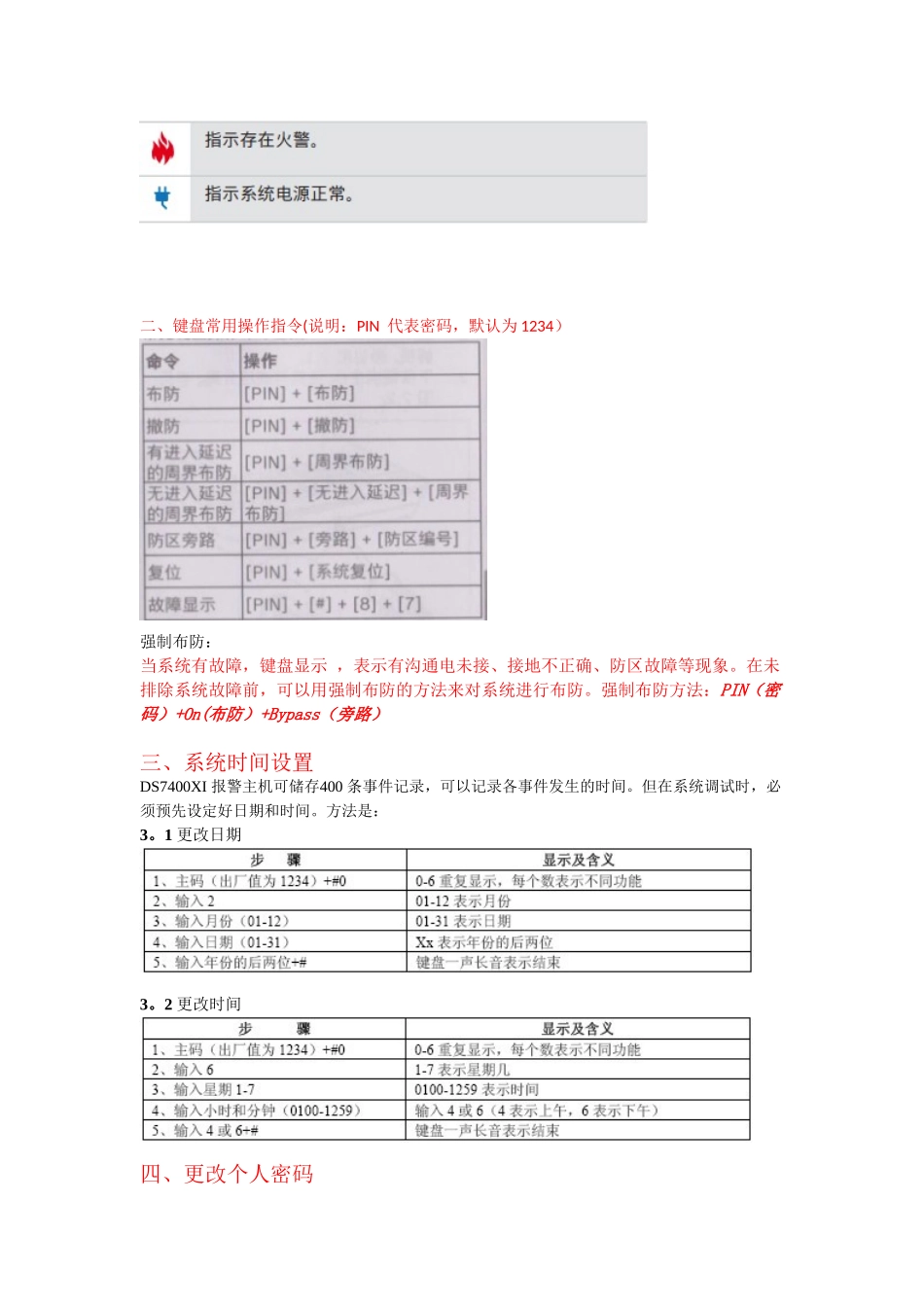

DS7400 或 IP7400 操作培训简明手册及 MTSW 软件详细设置一、键盘认识二、键盘常用操作指令(说明：PIN 代表密码，默认为 1234）强制布防：当系统有故障，键盘显示 ，表示有沟通电未接、接地不正确、防区故障等现象。在未排除系统故障前，可以用强制布防的方法来对系统进行布防。强制布防方法：PIN（密码）+On(布防）+Bypass（旁路）三、系统时间设置DS7400XI 报警主机可储存400 条事件记录，可以记录各事件发生的时间。但在系统调试时，必须预先设定好日期和时间。方法是：3。1 更改日期3。2 更改时间四、更改个人密码DS7400XI 可以增加至90 个个人密码（V4.0 可增加至200 个）,但只有一个是主码.主码的设置在编程部分中设定,只有知道主码后，才能增加其他密码.密码有6 个级别，分别表示：0：主码，最高权限1：有不能更改其他密码外的所有权限2:能旁路和布防/撤防3：只能布防4：临时密码，在规定的时间内有效5：胁持码6：入口码，可控制可编程输出口,输出口有一个10 秒的脉冲输出更改密码步骤五、软件的设置与使用1、软件登入(用户名；ADMIN，密码：ADMIN）如下图2、工作主界面,如下图3、鼠标点菜单“管理——-参数设置”，如下图4、进入下面的工作界面5、点菜单“连接—-—中心设备”6、点“增加中心设备”按钮.（根据设备类型 IP7400、DS7400、MTR、D6600/D6100 或DSR32C 选择增加（一项或多项)）A、IP7400 报警主机如下图B、DS7400 报警主机如下图C、D6600/D6100 报警主机D、MTR 报警主机E、DSR32C 继电器联动F、数据传递(网络转发方式 或与视频联动)六、举例 DS7400 报警主机的周界设置；点菜单“用户--——周界设置”终端设备信息（如：DS7457、DS7460、DS7432 等）周界信息（与终端设备信息对应）防区联动 DSR32C 输出（点下图：周界联动命令设置）然后出现下图点“应用程序"按钮的下三角箭头,选中“数据传递或控制”点“新命令”出现下图点“浏览（B）”出现下图（实际情况与下图不同）鼠标选中“中心设备—-2”或双击;出现下图选中“字符串输出",如下图然后按下图填写需联动的继电器口编号,如下图上图表示当前设置的防区联动 2 号口输出七、周界地图设置点菜单“用户－－用户组地图设置”，出现下图点“设置地图”按钮出现下图选中预先制作好的图纸，图纸默认放在安装的目录下面，如：周界定位，图例（选好图后，点周界定位,鼠标变成一支笔，可在图纸上画一条直线）八、设置好后，退出主界面，看一下模...
