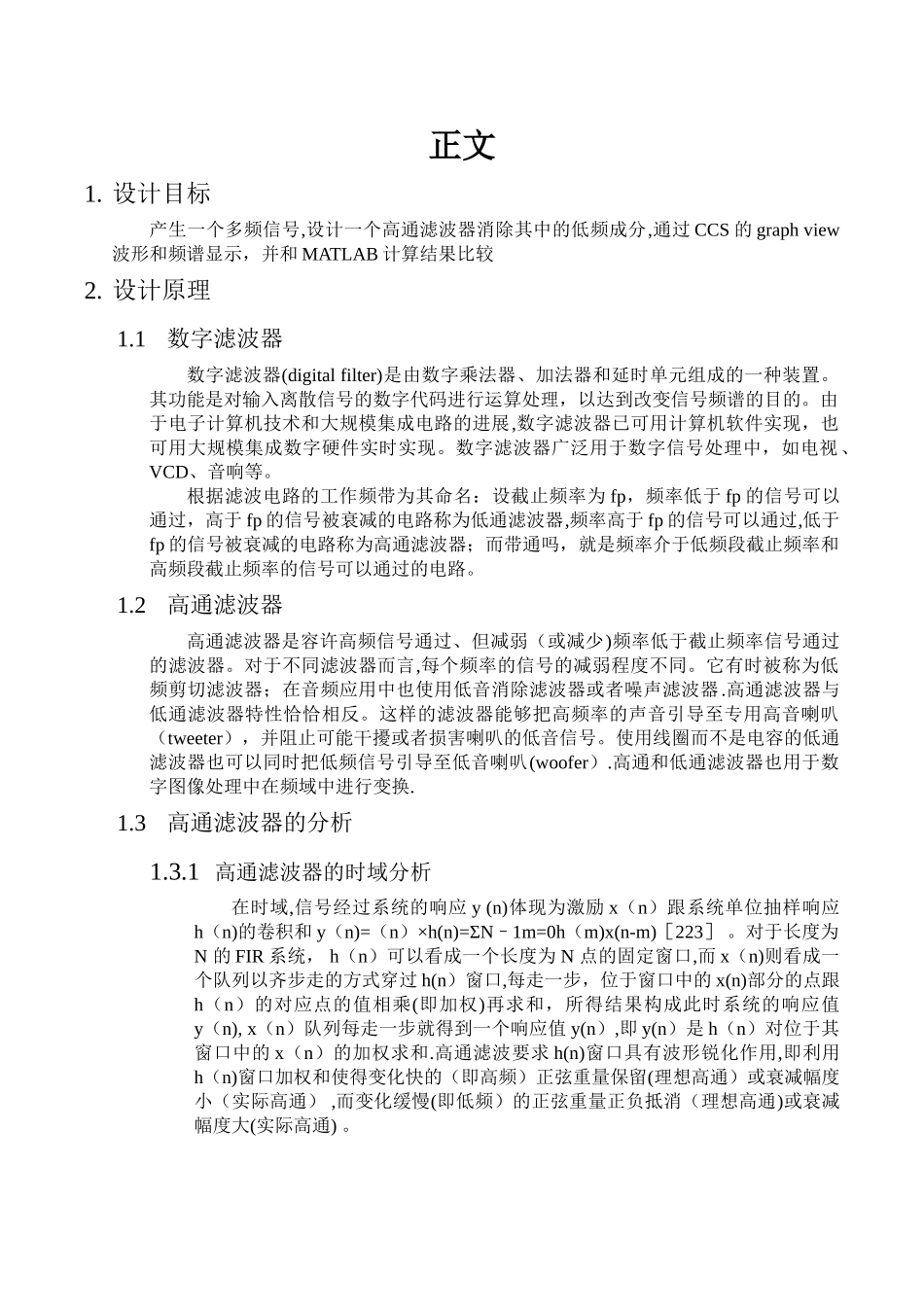

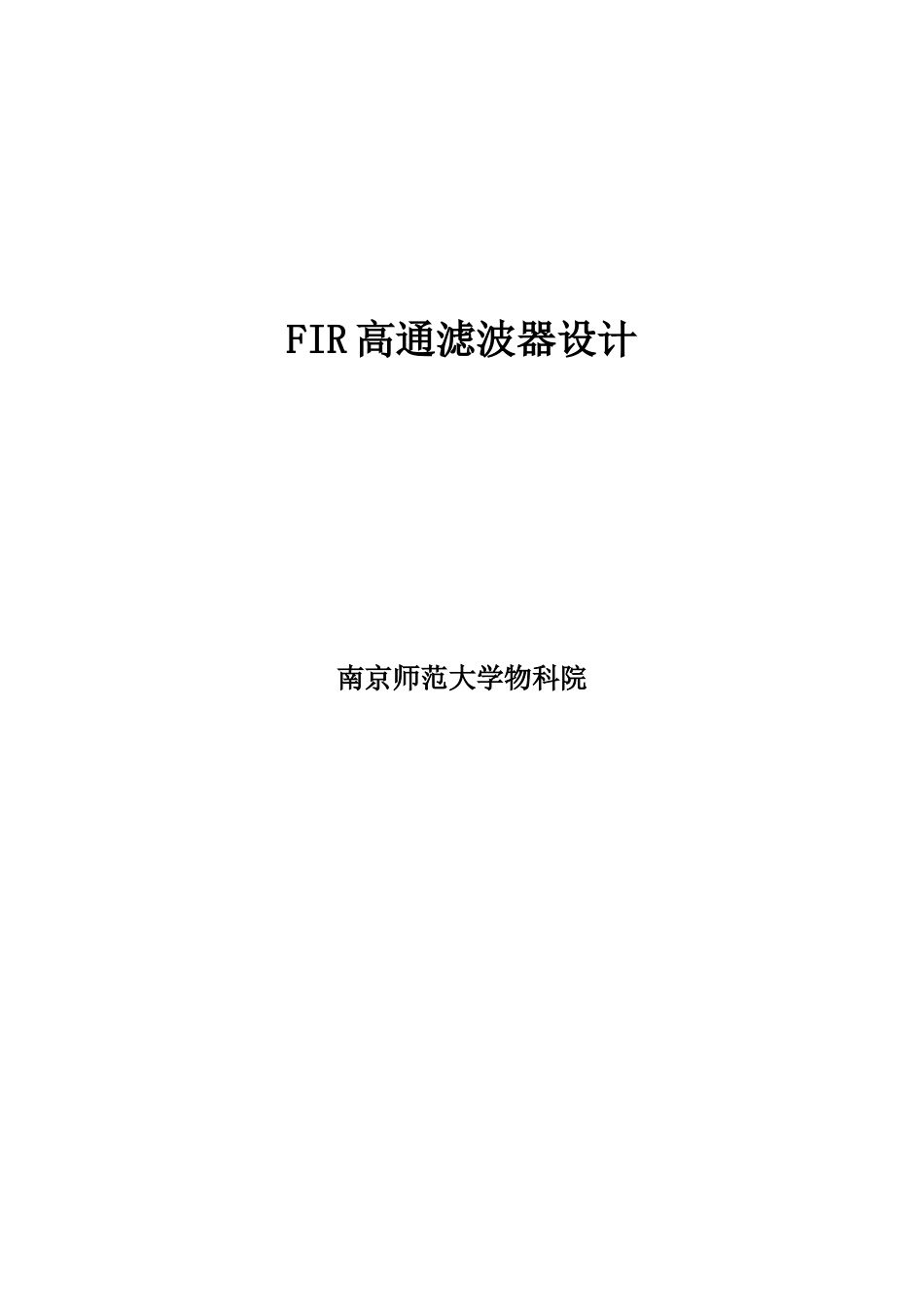

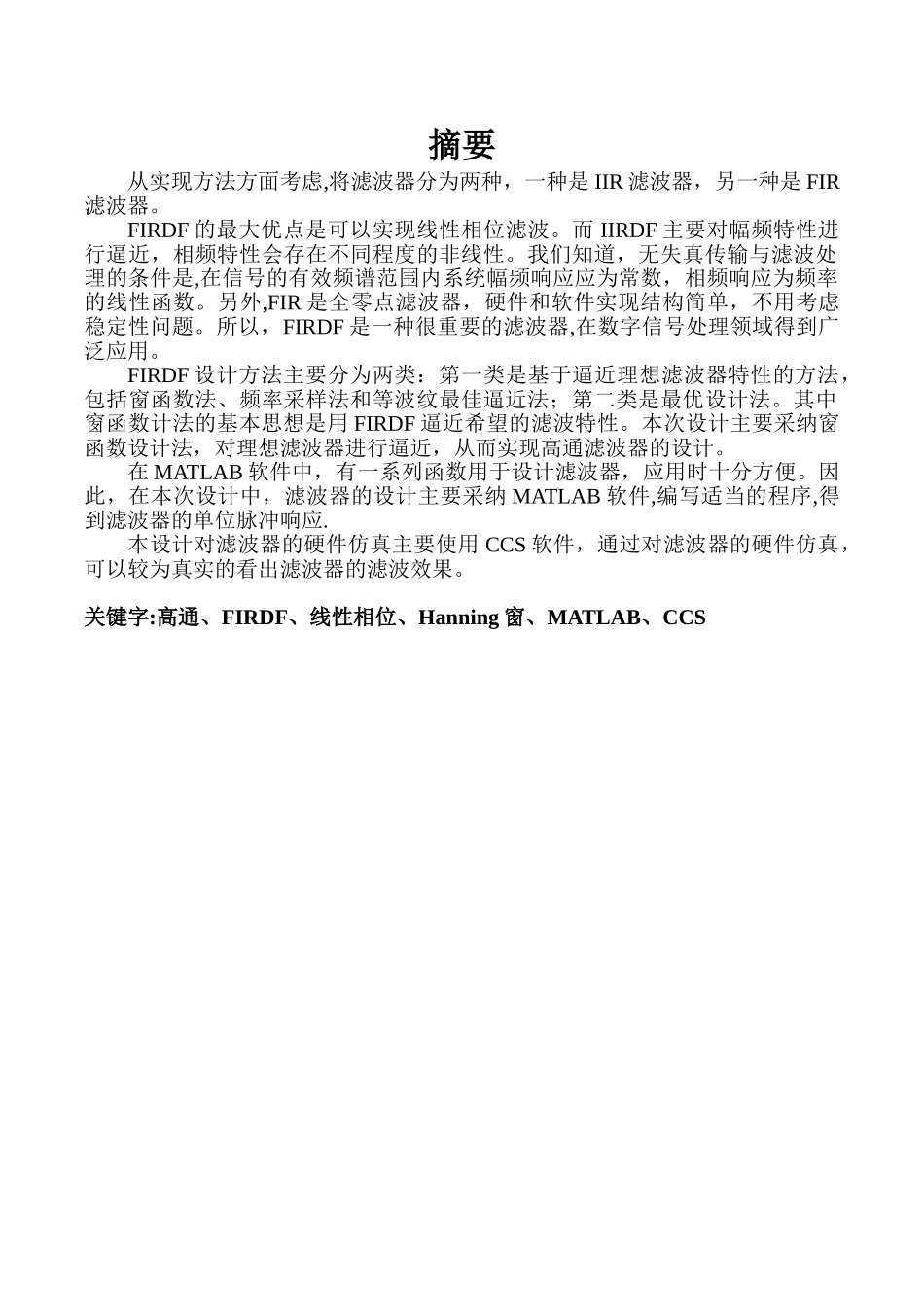

FIR 高通滤波器设计南京师范大学物科院摘要从实现方法方面考虑,将滤波器分为两种，一种是 IIR 滤波器，另一种是 FIR滤波器。FIRDF 的最大优点是可以实现线性相位滤波。而 IIRDF 主要对幅频特性进行逼近，相频特性会存在不同程度的非线性。我们知道，无失真传输与滤波处理的条件是,在信号的有效频谱范围内系统幅频响应应为常数，相频响应为频率的线性函数。另外,FIR 是全零点滤波器，硬件和软件实现结构简单，不用考虑稳定性问题。所以，FIRDF 是一种很重要的滤波器,在数字信号处理领域得到广泛应用。FIRDF 设计方法主要分为两类：第一类是基于逼近理想滤波器特性的方法，包括窗函数法、频率采样法和等波纹最佳逼近法；第二类是最优设计法。其中窗函数计法的基本思想是用 FIRDF 逼近希望的滤波特性。本次设计主要采纳窗函数设计法，对理想滤波器进行逼近，从而实现高通滤波器的设计。在 MATLAB 软件中，有一系列函数用于设计滤波器，应用时十分方便。因此，在本次设计中，滤波器的设计主要采纳 MATLAB 软件,编写适当的程序,得到滤波器的单位脉冲响应.本设计对滤波器的硬件仿真主要使用 CCS 软件，通过对滤波器的硬件仿真，可以较为真实的看出滤波器的滤波效果。关键字:高通、FIRDF、线性相位、Hanning 窗、MATLAB、CCS正文1. 设计目标产生一个多频信号,设计一个高通滤波器消除其中的低频成分,通过 CCS 的 graph view波形和频谱显示，并和 MATLAB 计算结果比较2. 设计原理1.1 数字滤波器数字滤波器(digital filter)是由数字乘法器、加法器和延时单元组成的一种装置。其功能是对输入离散信号的数字代码进行运算处理，以达到改变信号频谱的目的。由于电子计算机技术和大规模集成电路的进展,数字滤波器已可用计算机软件实现，也可用大规模集成数字硬件实时实现。数字滤波器广泛用于数字信号处理中，如电视、VCD、音响等。根据滤波电路的工作频带为其命名：设截止频率为 fp，频率低于 fp 的信号可以通过，高于 fp 的信号被衰减的电路称为低通滤波器,频率高于 fp 的信号可以通过,低于fp 的信号被衰减的电路称为高通滤波器；而带通吗，就是频率介于低频段截止频率和高频段截止频率的信号可以通过的电路。1.2 高通滤波器高通滤波器是容许高频信号通过、但减弱（或减少)频率低于截止频率信号通过的滤波器。对于不同滤波器而言,每个频率的信号的减弱程度不同。它有时被称为低频剪切滤波器；在音频应用中也使用低音消除...
