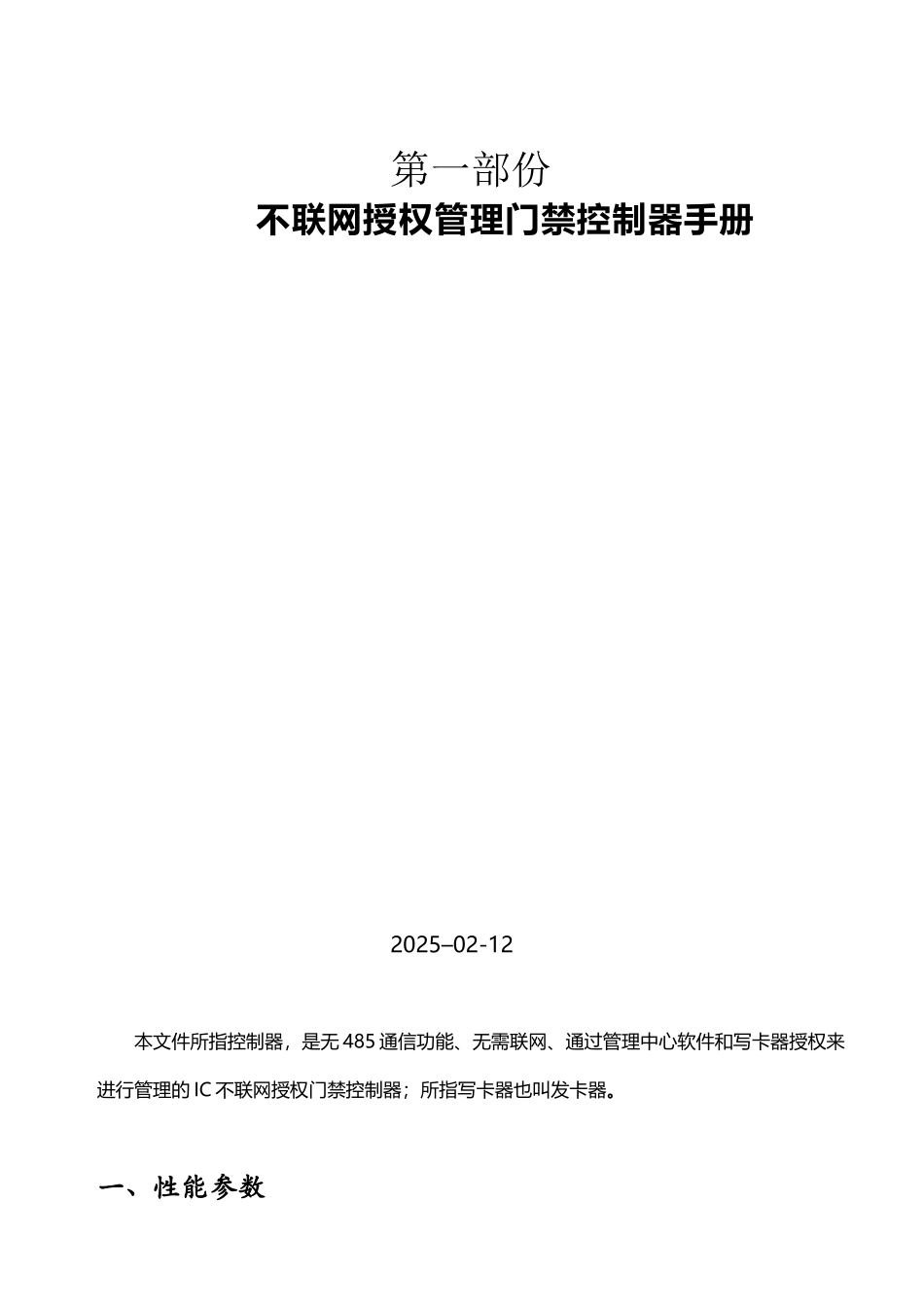

第一部份不联网授权管理门禁控制器手册2025–02-12本文件所指控制器，是无 485 通信功能、无需联网、通过管理中心软件和写卡器授权来进行管理的 IC 不联网授权门禁控制器；所指写卡器也叫发卡器。一、性能参数 低成本不联网门禁控制器，极高的性价比; 有小体积、高性能、操作简便； 直接母卡刷卡授权，用拨码设置机号； 黑名单功能； 按钮、长开、长闭控制; 输出为常开、常闭 2 种状态,输出为干接点开关量信号; 可以替换的天线，可以根据安装需要，选择不同尺寸的天线； 地址使用拨码开关； 拨码设置开门时间为 1 秒或者 5 秒； 优秀的读卡性能，距离可达 5—9cm； 超强的抗干扰能力，可在金属板前面安装; 扩展引出控制线； 设置刷卡使用次数(6 万次），也可不设置次数限制.管理卡片：数量无限制读卡距离：5—9cm 黑名单数量：680 张,可扩展电压：12V 电流：100mA二、系统结构本系统使用不联网授权方式，权限写入 IC 卡片，控制器使用 IC 嵌入式门禁机，不和电脑进行联网授权;经写卡器授权后的卡才能刷开对应的门.一个最小的授权系统必须包括一个写卡器，一个 IC 嵌入式门禁控制器,若干 IC 用户卡。写卡器：硬件和 IC 嵌入式门禁控制器一样，但有不同的功能，发卡器在电脑桌面上通过 USB 接口连接软件使用，进行授权发卡等操作。控制器：安装在门禁位置，需要用母卡授权后才能安装使用。一个系统最多可以安装 128 个不同机码的控制器，相同机码的控制器台数不受限制。三、设备硬件1、设备图片：写卡器（USB 接口) 不联网控制器 外壳２、接线方法：引脚标识说明112V+12V 电源正2GND电源地3NC常闭端 默认状态下与 COM 连通4COM公共端5NO常开端 默认状态下与 COM 断开6FIRE火警开门输入 7LOCK长锁门8EXIT出门按钮说明:其中出门按钮、长锁门、长开门需要和电源 GND 相接生效。锁输出端子由常开、常闭、公共端组成。接线的时候公共端必须接,另外根据接线的设备选择常开或者常闭。电锁一般接线方法:电源正极 ——公共端（COM）锁正极——常闭 NC（常开 NO)锁负极——电源负极断电开锁：当断开电源时，锁打开；阳极锁、磁力锁等通电闭合的设备选择常闭（NC）通电开锁：当接通电源时，锁打开;阴极锁、电控锁等通电断开的设备选择常开（NO）接线图参考：说明:门禁控制器假如与锁或其他设备共用一个 12V 电源，需用 12V3A 以上直流电源；控制器最好与锁或其他设备...
