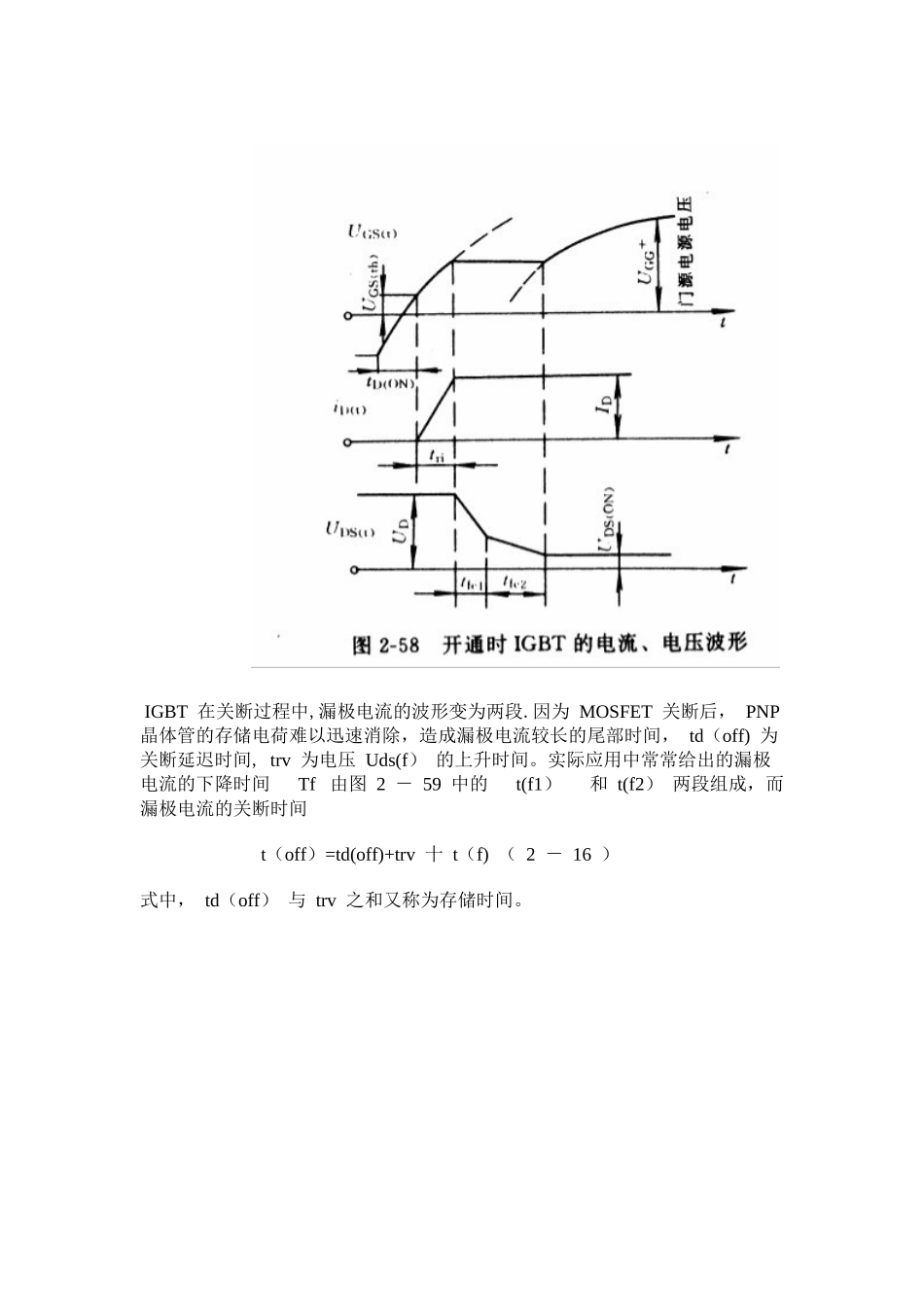

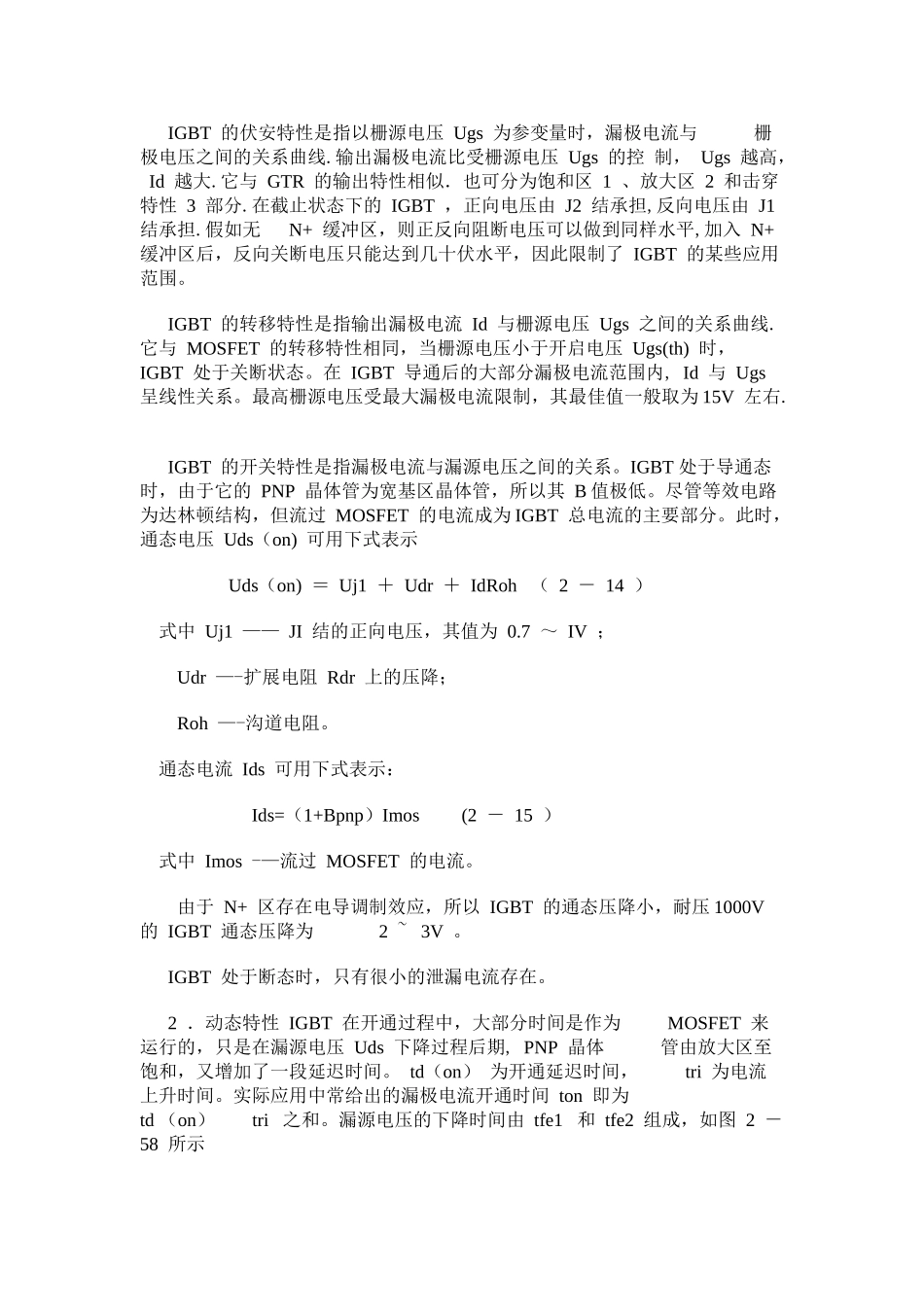

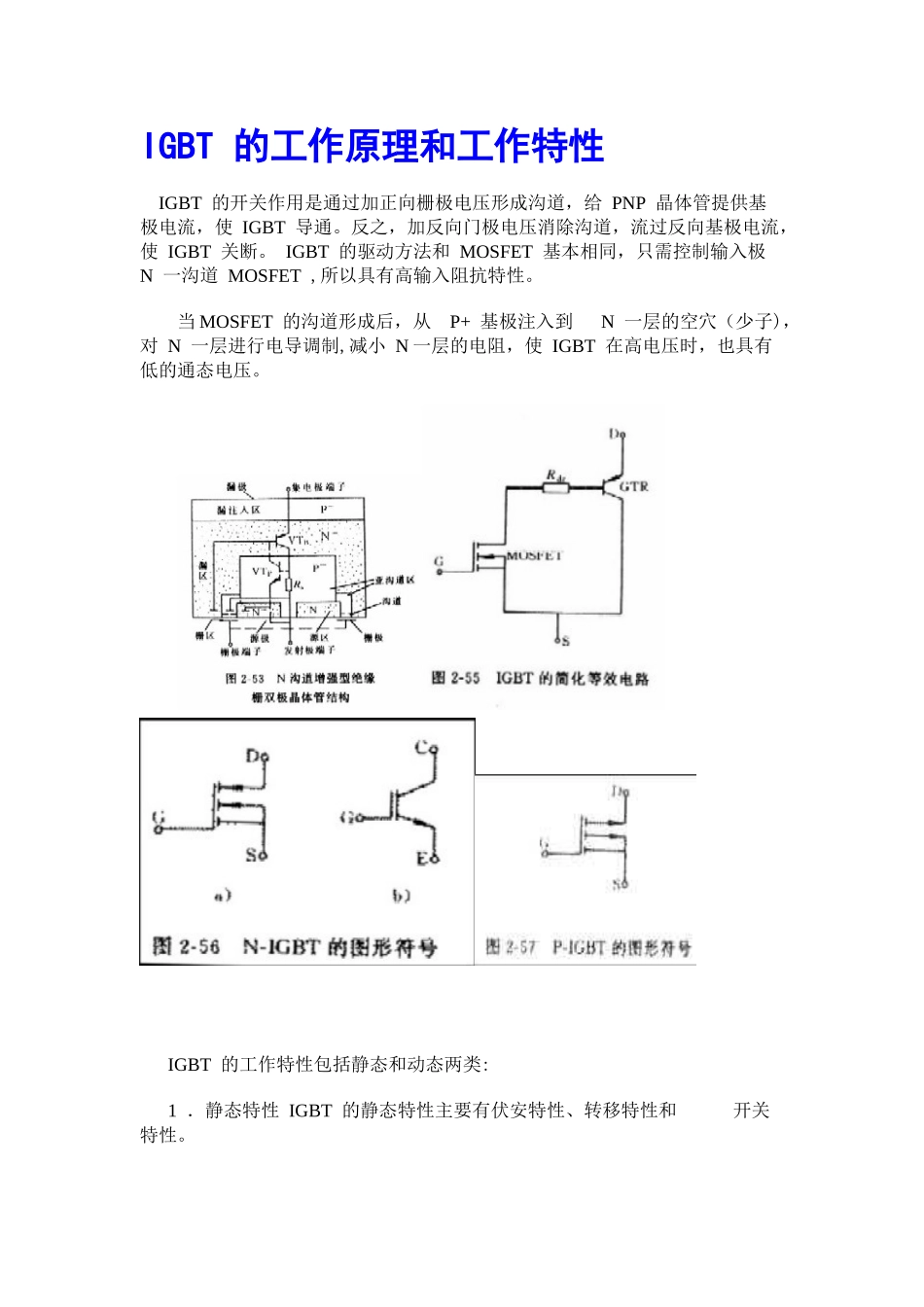

IGBT 的工作原理和工作特性 IGBT 的开关作用是通过加正向栅极电压形成沟道，给 PNP 晶体管提供基极电流，使 IGBT 导通。反之，加反向门极电压消除沟道，流过反向基极电流，使 IGBT 关断。 IGBT 的驱动方法和 MOSFET 基本相同，只需控制输入极 N 一沟道 MOSFET ,所以具有高输入阻抗特性。 当 MOSFET 的沟道形成后，从 P+ 基极注入到 N 一层的空穴（少子)，对 N 一层进行电导调制,减小 N 一层的电阻，使 IGBT 在高电压时，也具有低的通态电压。 IGBT 的工作特性包括静态和动态两类: 1 ．静态特性 IGBT 的静态特性主要有伏安特性、转移特性和 开关特性。 IGBT 的伏安特性是指以栅源电压 Ugs 为参变量时，漏极电流与 栅极电压之间的关系曲线.输出漏极电流比受栅源电压 Ugs 的控 制， Ugs 越高， Id 越大.它与 GTR 的输出特性相似．也可分为饱和区 1 、放大区 2 和击穿特性 3 部分.在截止状态下的 IGBT ，正向电压由 J2 结承担,反向电压由 J1 结承担.假如无 N+ 缓冲区，则正反向阻断电压可以做到同样水平,加入 N+ 缓冲区后，反向关断电压只能达到几十伏水平，因此限制了 IGBT 的某些应用范围。 IGBT 的转移特性是指输出漏极电流 Id 与栅源电压 Ugs 之间的关系曲线.它与 MOSFET 的转移特性相同，当栅源电压小于开启电压 Ugs(th) 时， IGBT 处于关断状态。在 IGBT 导通后的大部分漏极电流范围内, Id 与 Ugs 呈线性关系。最高栅源电压受最大漏极电流限制，其最佳值一般取为 15V 左右. IGBT 的开关特性是指漏极电流与漏源电压之间的关系。IGBT 处于导通态时，由于它的 PNP 晶体管为宽基区晶体管，所以其 B 值极低。尽管等效电路为达林顿结构，但流过 MOSFET 的电流成为 IGBT 总电流的主要部分。此时，通态电压 Uds（on) 可用下式表示 Uds（on) ＝ Uj1 ＋ Udr ＋ IdRoh （ 2 － 14 ） 式中 Uj1 —— JI 结的正向电压，其值为 0.7 ～ IV ； Udr —-扩展电阻 Rdr 上的压降； Roh —-沟道电阻。 通态电流 Ids 可用下式表示： Ids=（1+Bpnp）Imos (2 － 15 ） 式中 Imos -—流过 MOSFET 的电流。 由于 N+ 区存在电导调制效应，所以 IGBT 的通态压降小，耐压 1000V 的 IGBT 通态压降为 2 ~ 3V 。 IGBT 处于断态时，只有很小的泄漏电流存在。 2 ．动态特性 IGBT 在开通过程中，大部分时间是作...
