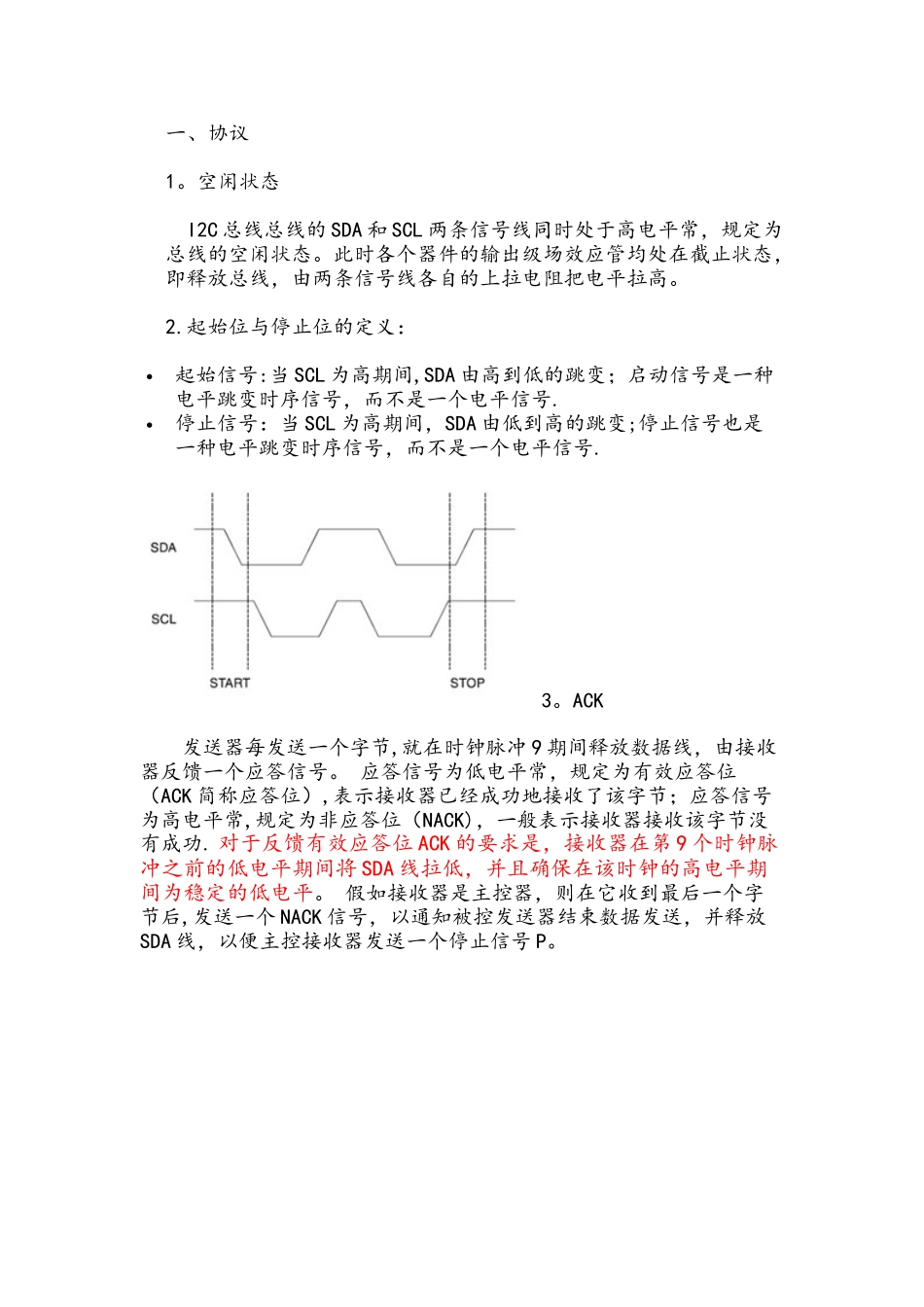

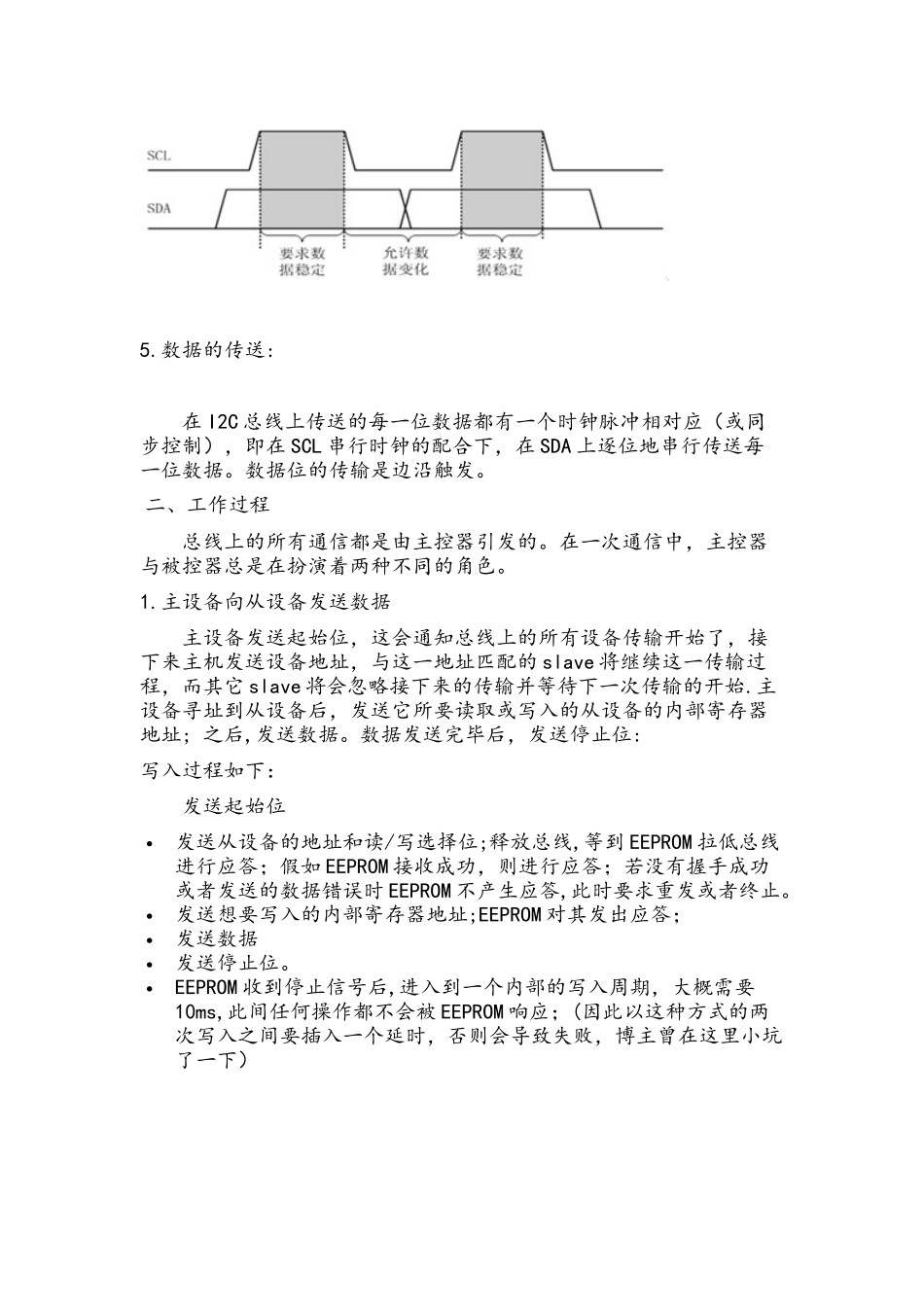

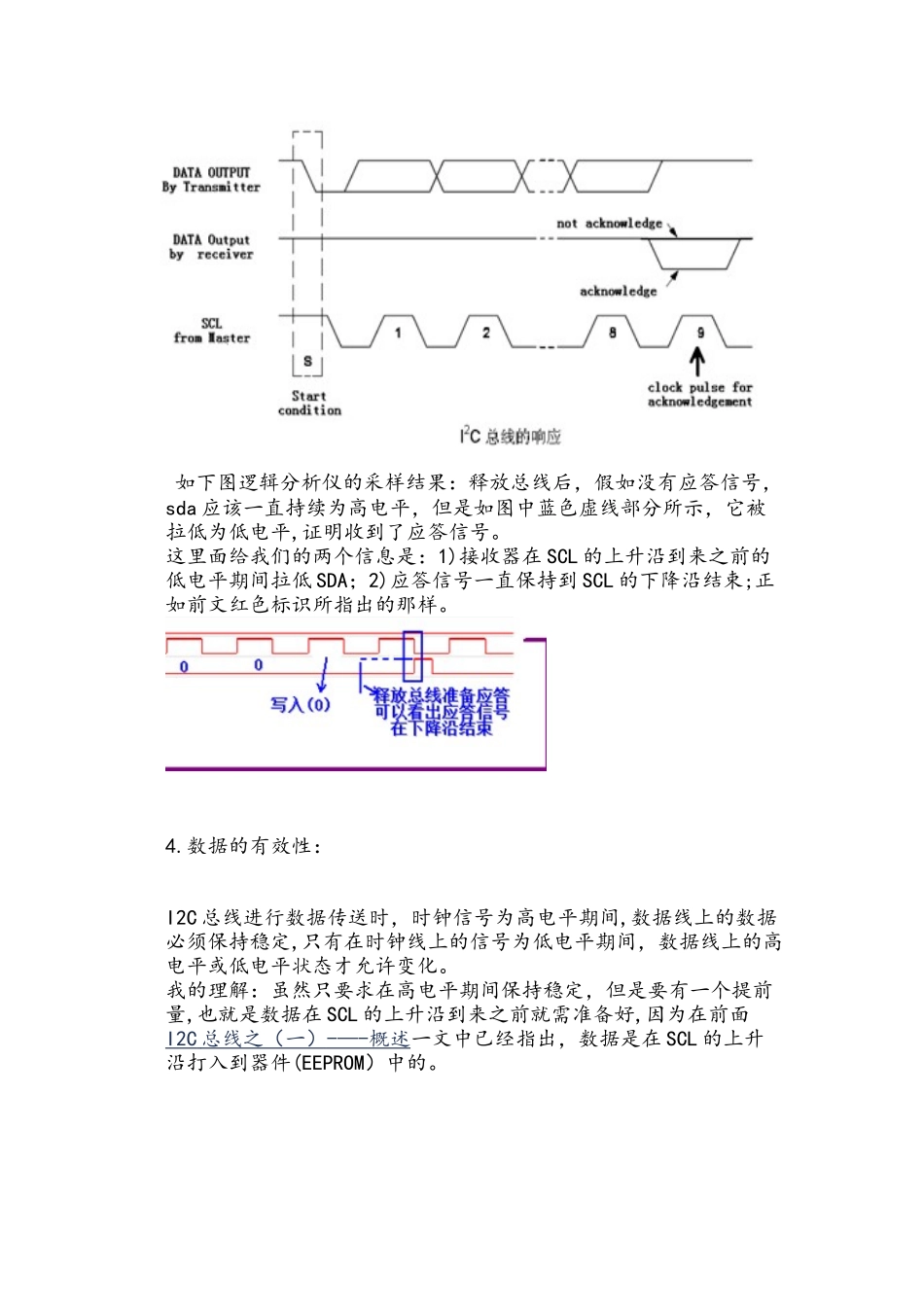

一、协议 1。空闲状态 I2C 总线总线的 SDA 和 SCL 两条信号线同时处于高电平常，规定为总线的空闲状态。此时各个器件的输出级场效应管均处在截止状态，即释放总线，由两条信号线各自的上拉电阻把电平拉高。 2.起始位与停止位的定义： 起始信号:当 SCL 为高期间,SDA 由高到低的跳变；启动信号是一种电平跳变时序信号，而不是一个电平信号.停止信号：当 SCL 为高期间，SDA 由低到高的跳变;停止信号也是一种电平跳变时序信号，而不是一个电平信号.3。ACK 发送器每发送一个字节,就在时钟脉冲 9 期间释放数据线，由接收器反馈一个应答信号。 应答信号为低电平常，规定为有效应答位（ACK 简称应答位）,表示接收器已经成功地接收了该字节；应答信号为高电平常,规定为非应答位（NACK)，一般表示接收器接收该字节没有成功. 对于反馈有效应答位 ACK 的要求是，接收器在第 9 个时钟脉冲之前的低电平期间将 SDA 线拉低，并且确保在该时钟的高电平期间为稳定的低电平。 假如接收器是主控器，则在它收到最后一个字节后,发送一个 NACK 信号，以通知被控发送器结束数据发送，并释放SDA 线，以便主控接收器发送一个停止信号 P。 如下图逻辑分析仪的采样结果：释放总线后，假如没有应答信号，sda 应该一直持续为高电平，但是如图中蓝色虚线部分所示，它被拉低为低电平,证明收到了应答信号。这里面给我们的两个信息是：1)接收器在 SCL 的上升沿到来之前的低电平期间拉低 SDA；2)应答信号一直保持到 SCL 的下降沿结束;正如前文红色标识所指出的那样。 4.数据的有效性： I2C 总线进行数据传送时，时钟信号为高电平期间,数据线上的数据必须保持稳定,只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。 我的理解：虽然只要求在高电平期间保持稳定，但是要有一个提前量,也就是数据在 SCL 的上升沿到来之前就需准备好,因为在前面I2C 总线之（一） -—- 概述 一文中已经指出，数据是在 SCL 的上升沿打入到器件(EEPROM）中的。 5.数据的传送: 在 I2C 总线上传送的每一位数据都有一个时钟脉冲相对应（或同步控制），即在 SCL 串行时钟的配合下，在 SDA 上逐位地串行传送每一位数据。数据位的传输是边沿触发。 二、工作过程 总线上的所有通信都是由主控器引发的。在一次通信中，主控器与被控器总是在扮演着两种不同的角色。1.主设备向从设备发送数据 主设备发送起始位，这会通知总...
