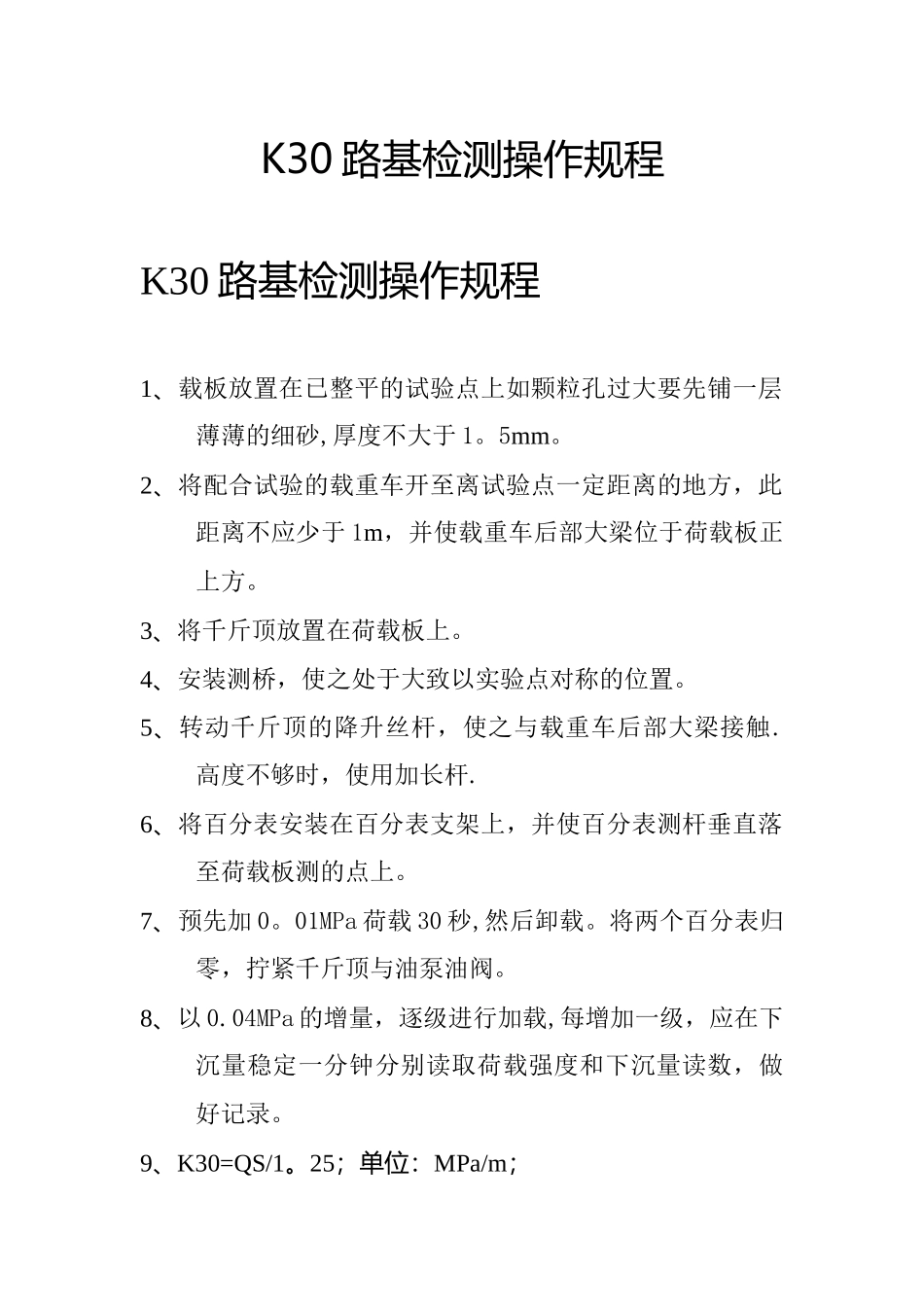

K30 路基检测操作规程 K30 路基检测操作规程 1、载板放置在已整平的试验点上如颗粒孔过大要先铺一层薄薄的细砂,厚度不大于 1。5mm。2、将配合试验的载重车开至离试验点一定距离的地方，此距离不应少于 1m，并使载重车后部大梁位于荷载板正上方。3、将千斤顶放置在荷载板上。4、安装测桥，使之处于大致以实验点对称的位置。5、转动千斤顶的降升丝杆，使之与载重车后部大梁接触.高度不够时，使用加长杆.6、将百分表安装在百分表支架上，并使百分表测杆垂直落至荷载板测的点上。7、预先加 0。01MPa 荷载 30 秒,然后卸载。将两个百分表归零，拧紧千斤顶与油泵油阀。8、以 0.04MPa 的增量，逐级进行加载,每增加一级，应在下沉量稳定一分钟分别读取荷载强度和下沉量读数，做好记录。9、K30=QS/1。25；单位：MPa/m；QS-—-曲线上 S 为 1。25mm 时所对应荷载K30= QS/S×1000K30-—-地基系数 MPa/m;QS———下沉量 1.25mm 对应荷载强度 MPaS-——下沉量 1。25mm荷载强度表 1表 2表 3下沉量（mm）累计下沉量(mm）0。000。700.98 0.000.000.000.040.951。23 0.250。250。250。081。261.48 0.280.280。530.121.521.72 0。250。250.780。161。751.98 0.250。251。030.202。022.25 0。270.271.300。24 0。28 0。32 0。36 荷载强度下沉量 0.161.03 x1。25 内插法计算如下： 0.201.30 （ x-0 。 16 ） ÷(0 。 20—0 。 016)= （ 1 。 25-1.03 (1.3—1。03）(x-0.16）÷0。04=0.22÷0.27(x—0.16)÷0 。 04=0 。 815 ， （ x-0.16) =0。815×0.04(x-0。16）=0.0326, x=0。0326+0。16 ,x=0.1926K30=0.1926÷1.25×1000=154(Mpa/m）10、试验后进行卸载，先松开千斤顶油阀，再松开油泵油阀进行卸载，拆移试验仪器，进行下一点试验。如不在进行试验，将仪器装箱，注意精密仪器轻拿，轻放。
