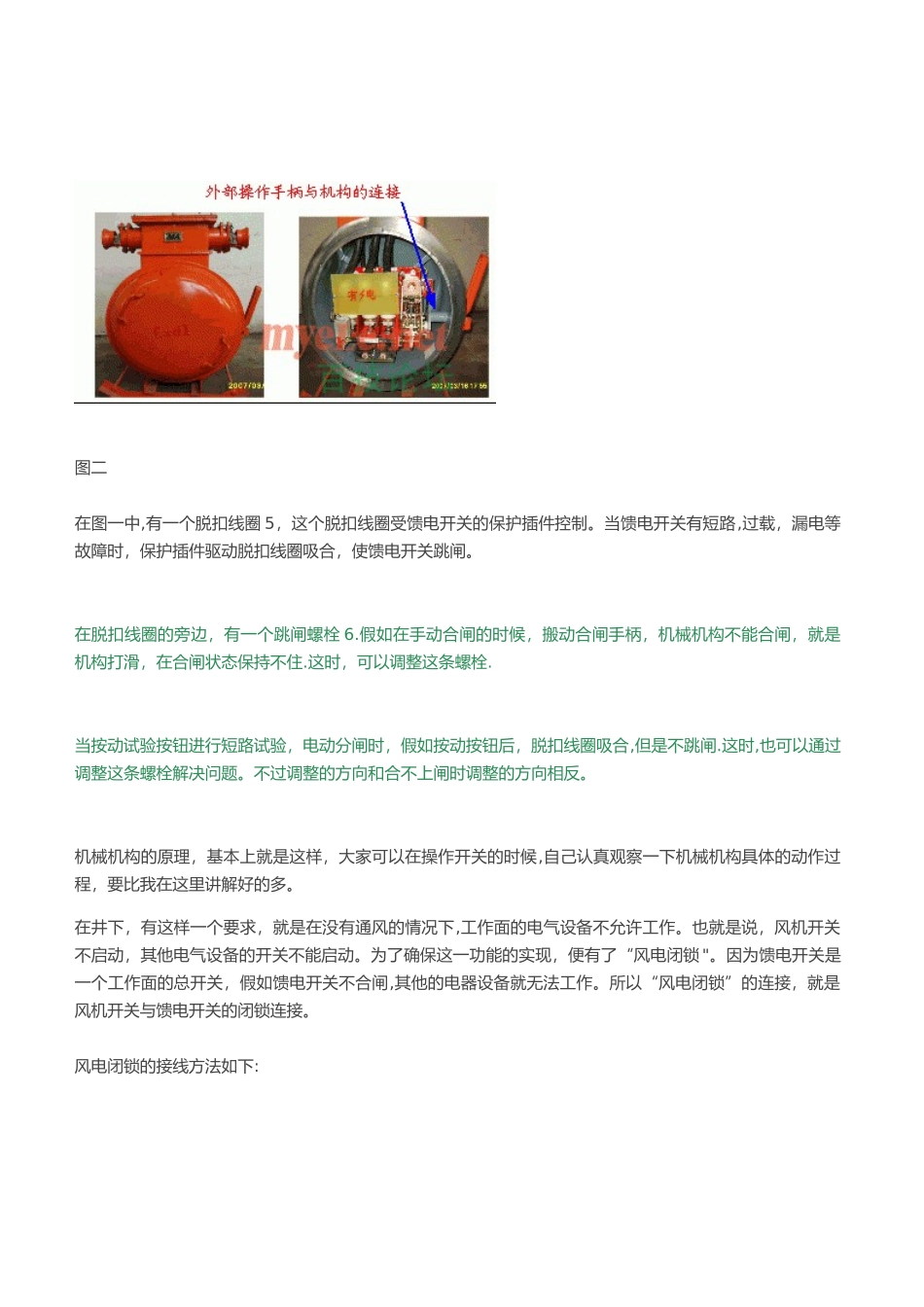

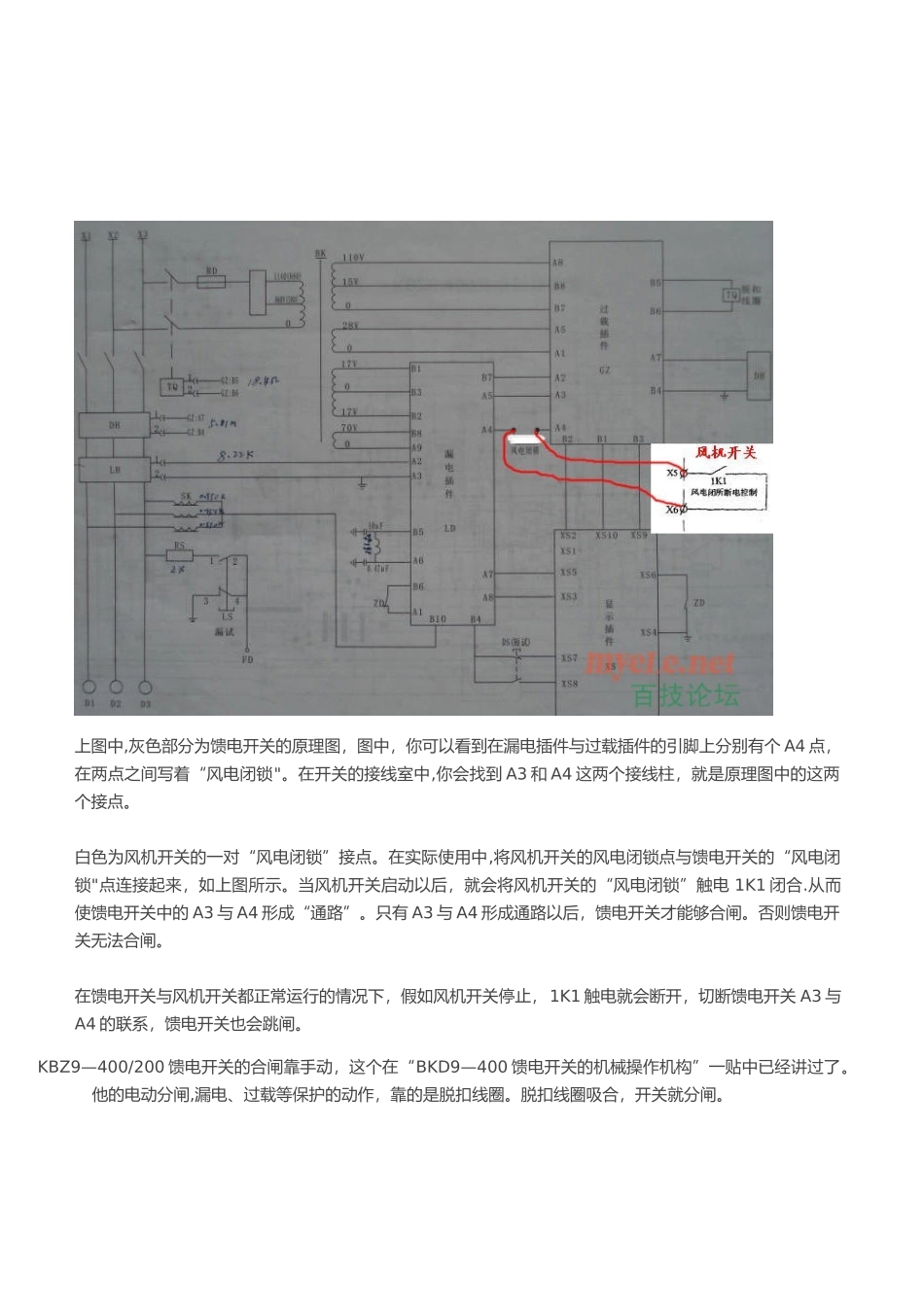

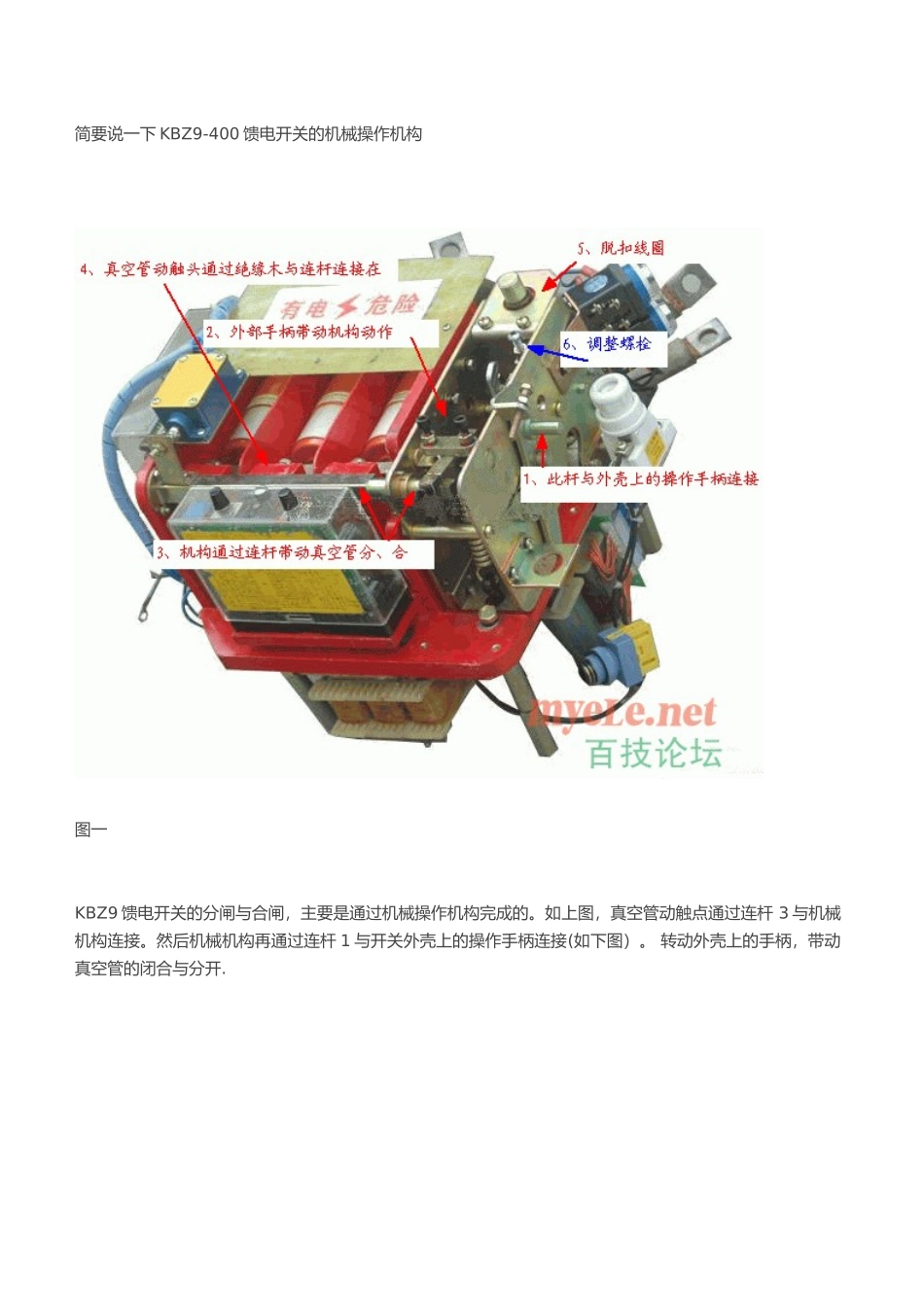

简要说一下 KBZ9-400 馈电开关的机械操作机构 图一KBZ9 馈电开关的分闸与合闸，主要是通过机械操作机构完成的。如上图，真空管动触点通过连杆 3 与机械机构连接。然后机械机构再通过连杆 1 与开关外壳上的操作手柄连接(如下图）。 转动外壳上的手柄，带动真空管的闭合与分开. 图二在图一中,有一个脱扣线圈 5，这个脱扣线圈受馈电开关的保护插件控制。当馈电开关有短路,过载，漏电等故障时，保护插件驱动脱扣线圈吸合，使馈电开关跳闸。在脱扣线圈的旁边，有一个跳闸螺栓 6.假如在手动合闸的时候，搬动合闸手柄，机械机构不能合闸，就是机构打滑，在合闸状态保持不住.这时，可以调整这条螺栓.当按动试验按钮进行短路试验，电动分闸时，假如按动按钮后，脱扣线圈吸合,但是不跳闸.这时,也可以通过调整这条螺栓解决问题。不过调整的方向和合不上闸时调整的方向相反。机械机构的原理，基本上就是这样，大家可以在操作开关的时候,自己认真观察一下机械机构具体的动作过程，要比我在这里讲解好的多。在井下，有这样一个要求，就是在没有通风的情况下,工作面的电气设备不允许工作。也就是说，风机开关不启动，其他电气设备的开关不能启动。为了确保这一功能的实现，便有了“风电闭锁 "。因为馈电开关是一个工作面的总开关，假如馈电开关不合闸,其他的电器设备就无法工作。所以“风电闭锁”的连接，就是风机开关与馈电开关的闭锁连接。风电闭锁的接线方法如下: 上图中,灰色部分为馈电开关的原理图，图中，你可以看到在漏电插件与过载插件的引脚上分别有个 A4 点，在两点之间写着“风电闭锁"。在开关的接线室中,你会找到 A3 和 A4 这两个接线柱，就是原理图中的这两个接点。白色为风机开关的一对“风电闭锁”接点。在实际使用中,将风机开关的风电闭锁点与馈电开关的“风电闭锁"点连接起来，如上图所示。当风机开关启动以后，就会将风机开关的“风电闭锁”触电 1K1 闭合.从而使馈电开关中的 A3 与 A4 形成“通路”。只有 A3 与 A4 形成通路以后，馈电开关才能够合闸。否则馈电开关无法合闸。在馈电开关与风机开关都正常运行的情况下，假如风机开关停止，1K1 触电就会断开，切断馈电开关 A3 与A4 的联系，馈电开关也会跳闸。 KBZ9—400/200 馈电开关的合闸靠手动，这个在“BKD9—400 馈电开关的机械操作机构”一贴中已经讲过了。他的电动分闸,漏电、过载等保护的动作，靠的是脱扣线圈。脱扣线圈吸合，开关就分闸。如下图,...
