LF炉主体结构框架及防磁墙施工

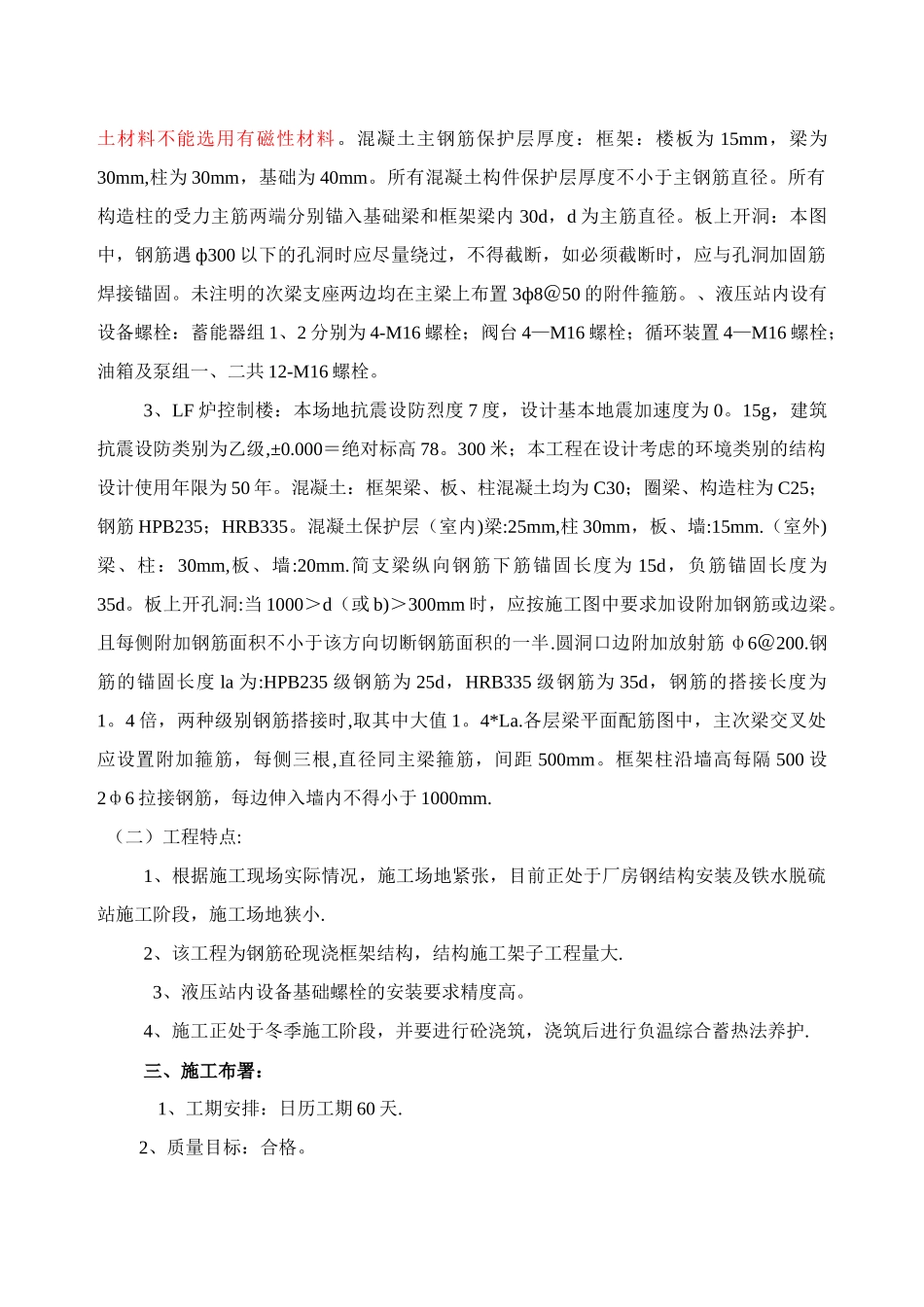

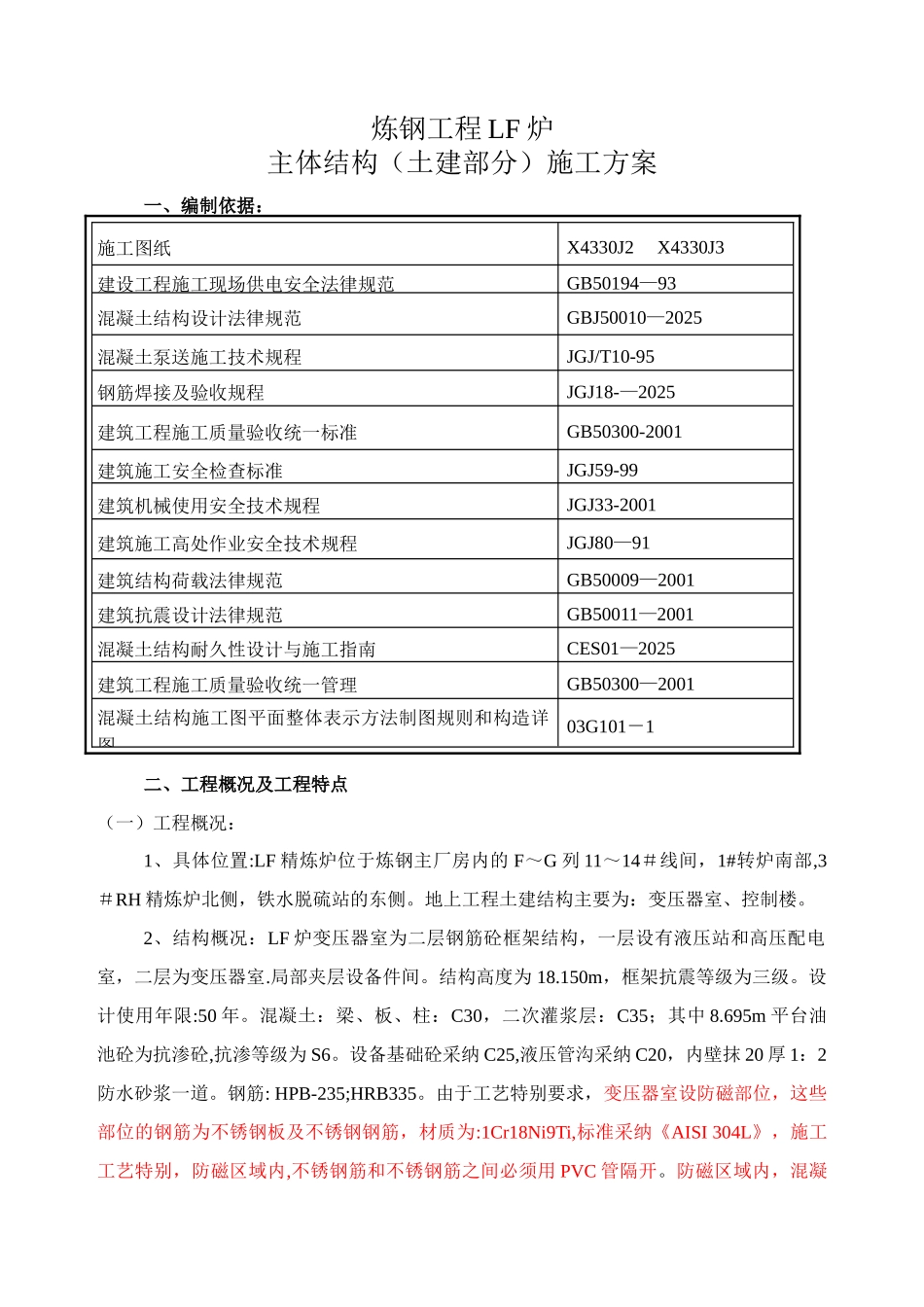

炼钢工程 LF 炉主体结构（土建部分）施工方案一、编制依据：施工图纸X4330J2 X4330J3建设工程施工现场供电安全法律规范GB50194—93混凝土结构设计法律规范GBJ50010—2025混凝土泵送施工技术规程JGJ/T10-95钢筋焊接及验收规程JGJ18-—2025建筑工程施工质量验收统一标准GB50300-2001建筑施工安全检查标准JGJ59-99建筑机械使用安全技术规程JGJ33-2001建筑施工高处作业安全技术规程JGJ80—91建筑结构荷载法律规范GB50009—2001建筑抗震设计法律规范GB50011—2001混凝土结构耐久性设计与施工指南CES01—2025建筑工程施工质量验收统一管理GB50300—2001混凝土结构施工图平面整体表示方法制图规则和构造详图03G101－1二、工程概况及工程特点（一）工程概况：1、具体位置:LF 精炼炉位于炼钢主厂房内的 F～G 列 11～14＃线间，1#转炉南部,3＃RH 精炼炉北侧，铁水脱硫站的东侧。地上工程土建结构主要为：变压器室、控制楼。2、结构概况：LF 炉变压器室为二层钢筋砼框架结构，一层设有液压站和高压配电室，二层为变压器室.局部夹层设备件间。结构高度为 18.150m，框架抗震等级为三级。设计使用年限:50 年。混凝土：梁、板、柱：C30，二次灌浆层：C35；其中 8.695m 平台油池砼为抗渗砼,抗渗等级为 S6。设备基础砼采纳 C25,液压管沟采纳 C20，内壁抹 20 厚 1：2防水砂浆一道。钢筋: HPB-235;HRB335。由于工艺特别要求，变压器室设防磁部位，这些部位的钢筋为不锈钢板及不锈钢钢筋，材质为:1Cr18Ni9Ti,标准采纳《AISI 304L》，施工工艺特别，防磁区域内,不锈钢筋和不锈钢筋之间必须用 PVC 管隔开。防磁区域内，混凝土材料不能选用有磁性材料。混凝土主钢筋保护层厚度：框架：楼板为 15mm，梁为30mm,柱为 30mm，基础为 40mm。所有混凝土构件保护层厚度不小于主钢筋直径。所有构造柱的受力主筋两端分别锚入基础梁和框架梁内 30d，d 为主筋直径。板上开洞：本图中，钢筋遇 ф300 以下的孔洞时应尽量绕过，不得截断，如必须截断时，应与孔洞加固筋焊接锚固。未注明的次梁支座两边均在主梁上布置 3ф8＠50 的附件箍筋。、液压站内设有设备螺栓：蓄能器组 1、2 分别为 4-M16 螺栓；阀台 4—M16 螺栓；循环装置 4—M16 螺栓；油箱及泵组一、二共 12-M16 螺栓。3、LF 炉控制楼：本场地抗震设防烈度 7 度，设计基本地震加速度为 0。15g，建筑抗震设防类别为乙级,±0.000＝绝对标高 78。300 米；本工程在设计考虑的环境类...
