MATpower潮流计算使用总结

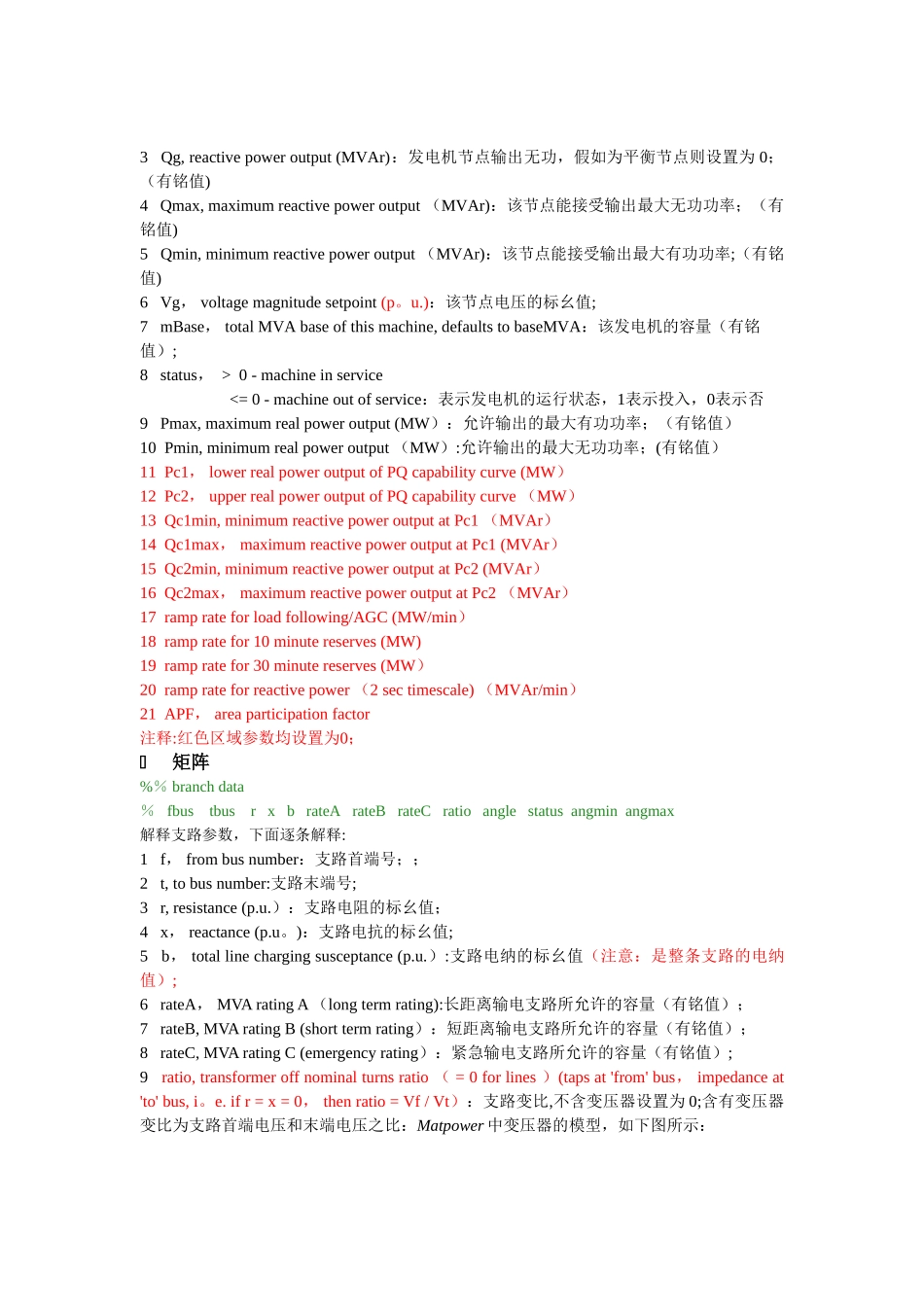

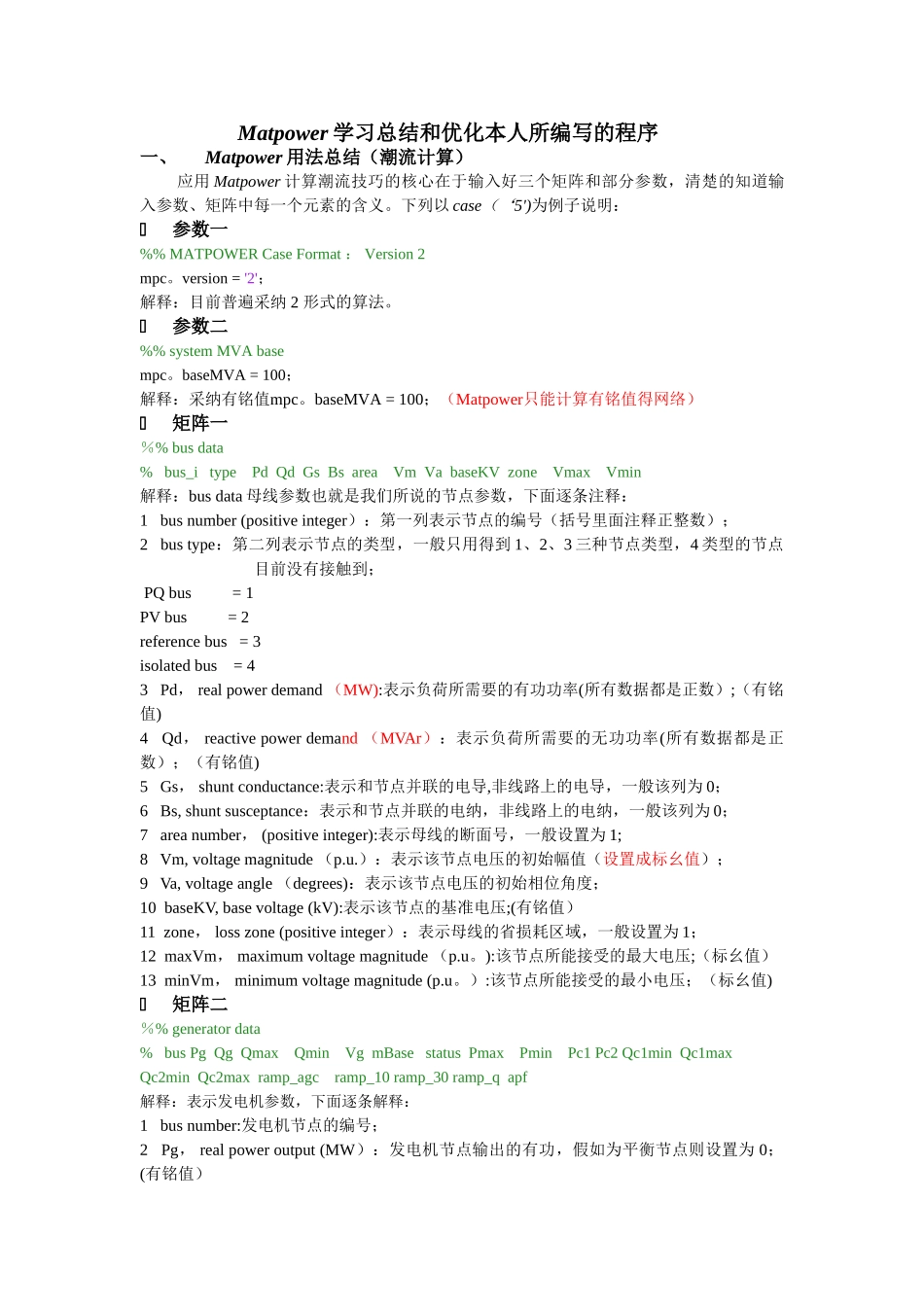

Matpower 学习总结和优化本人所编写的程序一、Matpower 用法总结（潮流计算）应用 Matpower 计算潮流技巧的核心在于输入好三个矩阵和部分参数，清楚的知道输入参数、矩阵中每一个元素的含义。下列以 case（‘5')为例子说明：参数一%% MATPOWER Case Format ： Version 2mpc。version = '2'；解释：目前普遍采纳 2 形式的算法。参数二%% system MVA basempc。baseMVA = 100；解释：采纳有铭值mpc。baseMVA = 100；（Matpower只能计算有铭值得网络）矩阵一％% bus data% bus_i type Pd Qd Gs Bs area Vm Va baseKV zone Vmax Vmin解释：bus data 母线参数也就是我们所说的节点参数，下面逐条注释：1 bus number (positive integer）：第一列表示节点的编号（括号里面注释正整数）；2 bus type：第二列表示节点的类型，一般只用得到 1、2、3 三种节点类型，4 类型的节点目前没有接触到； PQ bus = 1PV bus = 2reference bus = 3isolated bus = 43 Pd， real power demand （MW):表示负荷所需要的有功功率(所有数据都是正数）;（有铭值)4 Qd， reactive power demand （MVAr）：表示负荷所需要的无功功率(所有数据都是正数）；（有铭值)5 Gs， shunt conductance:表示和节点并联的电导,非线路上的电导，一般该列为 0；6 Bs, shunt susceptance：表示和节点并联的电纳，非线路上的电纳，一般该列为 0；7 area number， (positive integer):表示母线的断面号，一般设置为 1;8 Vm, voltage magnitude （p.u.）：表示该节点电压的初始幅值（设置成标幺值）；9 Va, voltage angle （degrees)：表示该节点电压的初始相位角度；10 baseKV, base voltage (kV):表示该节点的基准电压;(有铭值）11 zone， loss zone (positive integer）：表示母线的省损耗区域，一般设置为 1；12 maxVm， maximum voltage magnitude （p.u。):该节点所能接受的最大电压;（标幺值）13 minVm， minimum voltage magnitude (p.u。）:该节点所能接受的最小电压；（标幺值)矩阵二％% generator data% bus Pg Qg Qmax Qmin Vg mBase status Pmax Pmin Pc1 Pc2 Qc1min Qc1max Qc2min Qc2max ramp_agc ramp_10 ramp_30 ramp_q apf解释：表示发电机参数，下面逐条解释：1 bus number:发电机节点的编号；2 Pg， real power output...
