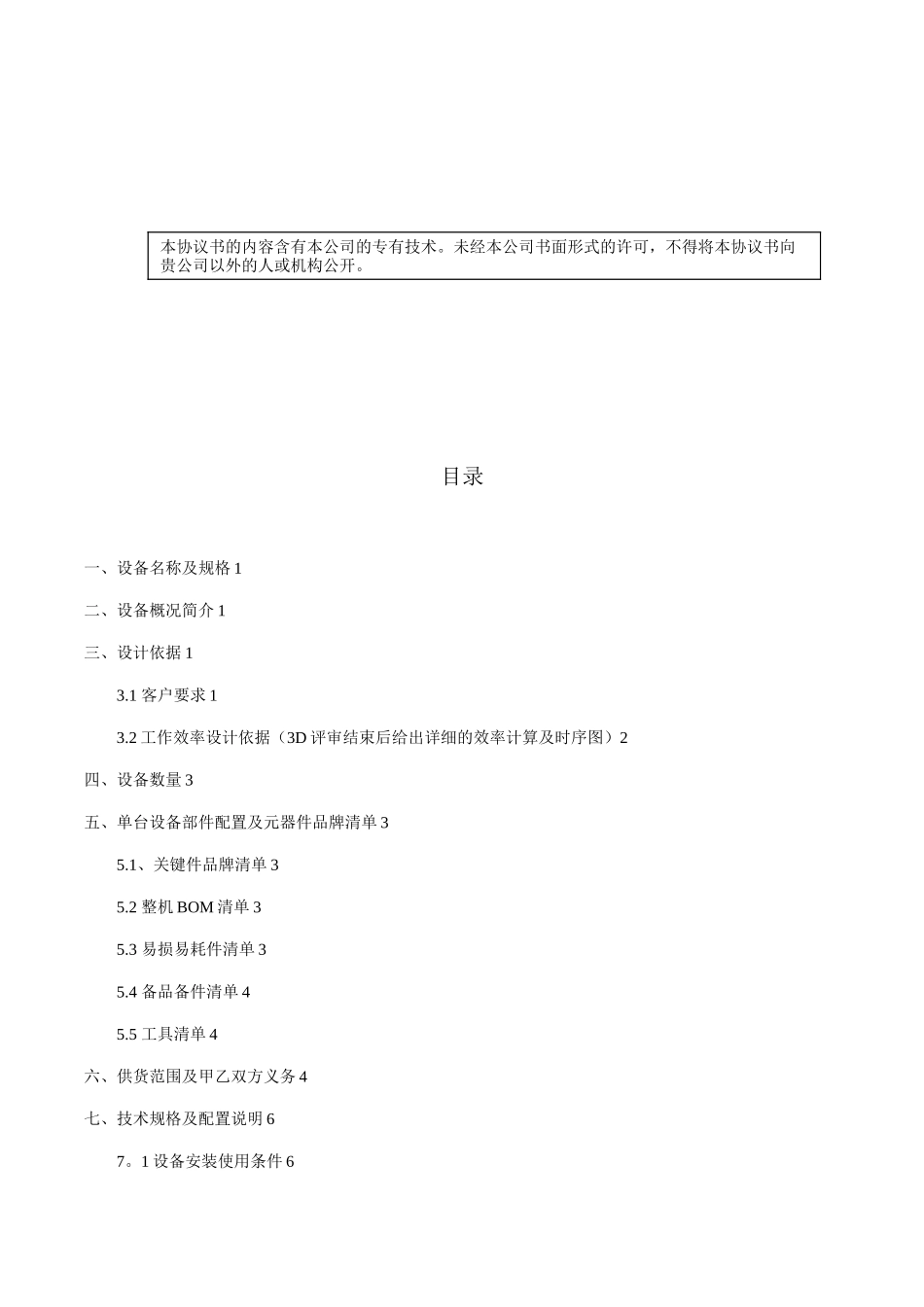

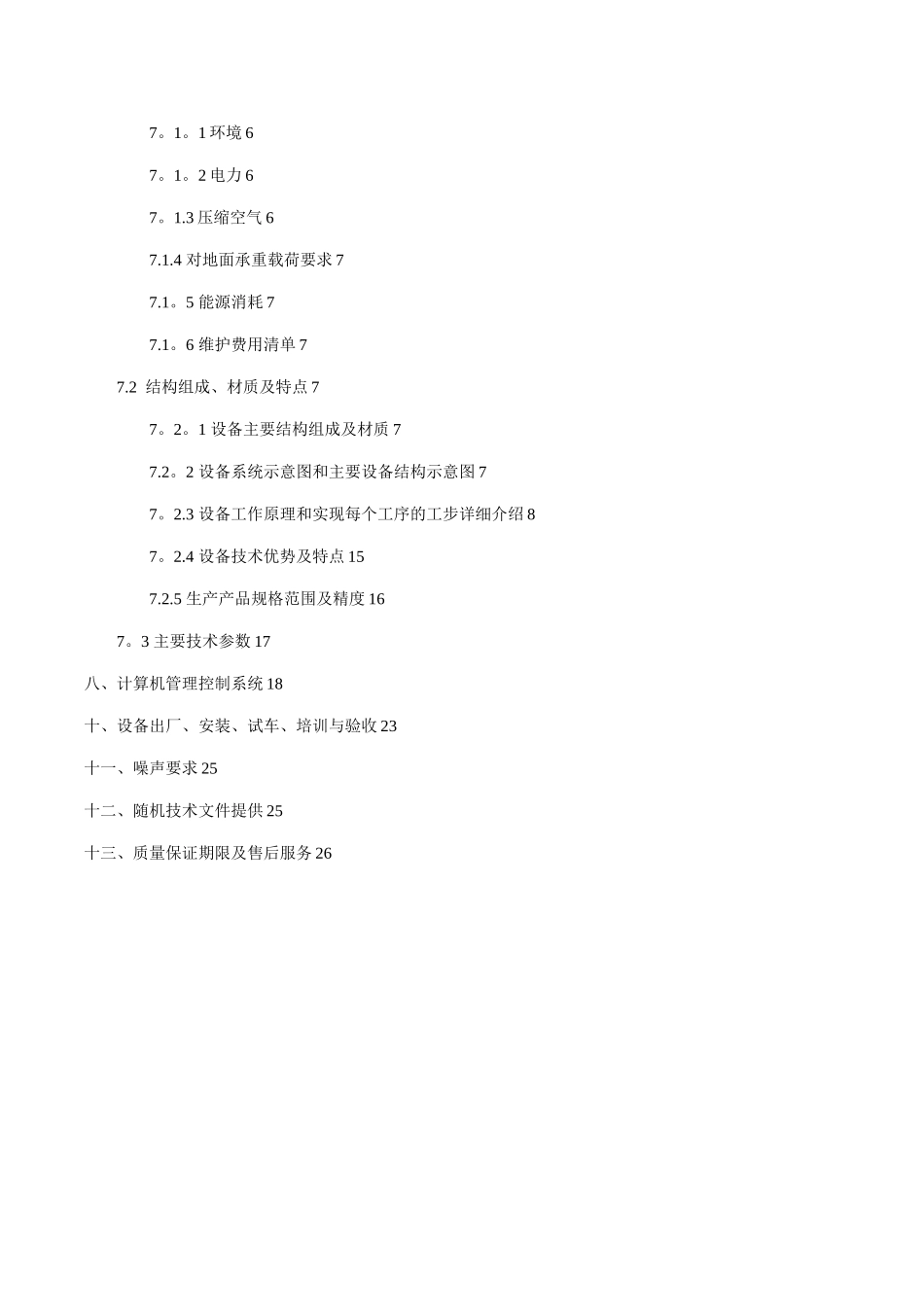

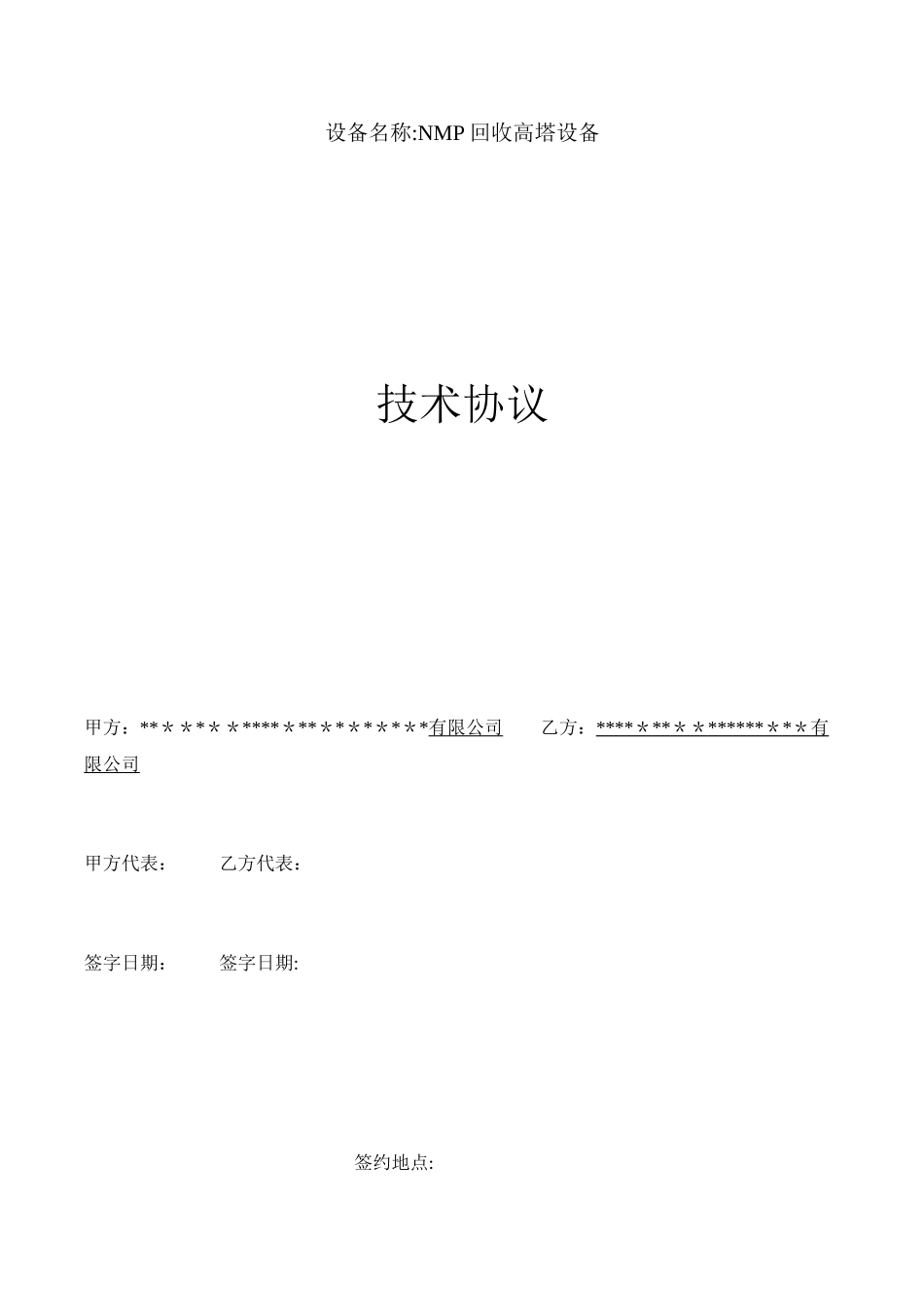

设备名称:NMP 回收高塔设备技术协议甲方：**＊＊*＊＊****＊**＊*＊*＊*＊*有限公司 乙方：**** ＊ ** ＊＊ ****** ＊ * ＊ 有 限公司甲方代表： 乙方代表：签字日期： 签字日期:签约地点:目录一、设备名称及规格 1二、设备概况简介 1三、设计依据 13.1 客户要求 13.2 工作效率设计依据（3D 评审结束后给出详细的效率计算及时序图）2四、设备数量 3五、单台设备部件配置及元器件品牌清单 35.1、关键件品牌清单 35.2 整机 BOM 清单 35.3 易损易耗件清单 35.4 备品备件清单 45.5 工具清单 4六、供货范围及甲乙双方义务 4七、技术规格及配置说明 67。1 设备安装使用条件 6本协议书的内容含有本公司的专有技术。未经本公司书面形式的许可，不得将本协议书向贵公司以外的人或机构公开。7。1。1 环境 67。1。2 电力 67。1.3 压缩空气 67.1.4 对地面承重载荷要求 77.1。5 能源消耗 77.1。6 维护费用清单 77.2 结构组成、材质及特点 77。2。1 设备主要结构组成及材质 77.2。2 设备系统示意图和主要设备结构示意图 77。2.3 设备工作原理和实现每个工序的工步详细介绍 87。2.4 设备技术优势及特点 157.2.5 生产产品规格范围及精度 167。3 主要技术参数 17八、计算机管理控制系统 18十、设备出厂、安装、试车、培训与验收 23十一、噪声要求 25十二、随机技术文件提供 25十三、质量保证期限及售后服务 26一、设备名称及规格 设备名称：NMP 回收高塔设备 设备规格:型号 PJ-NMP60，直径 Φ3200x 高 13000mm二、设备概况简介本项目为合肥国轩高科新能源有限公司唐山和南京锂离子电池项目，单台涂布机烘箱长度为 45 米,每台涂布机有 6 个排风口,每个排风口最大排风量为 9600m3/h，单台涂布机最大排风量为 60000m3/h；每小时最大 NMP 用量在 400KG（估算）,每台涂布机配一台回收设备，回收设备型号是 PJ-NMP60 高塔回收设备,处理风量为 60000m3/h，高塔直径约 3。2 米,高度约13 米.三、设计依据3.1 客户要求序号项目工作方式1回收系统型号PJ—NMP602废气处理量60000 m3/h3进入系统废气温度温度需控制在 70～90℃之间4溶剂折纯回收率≥99％5NMP 回收液浓度75—85%（可调）6处理后排气温度≦40℃7尾气排放浓度≦12PPM8NMP 回收模式水吸附9排风方式处理后直排10余热回收回到涂布机的温度≥60℃11总功率10KW(不含风机)四、设备数量设备数量：壹台五、单台设备部件配置...
