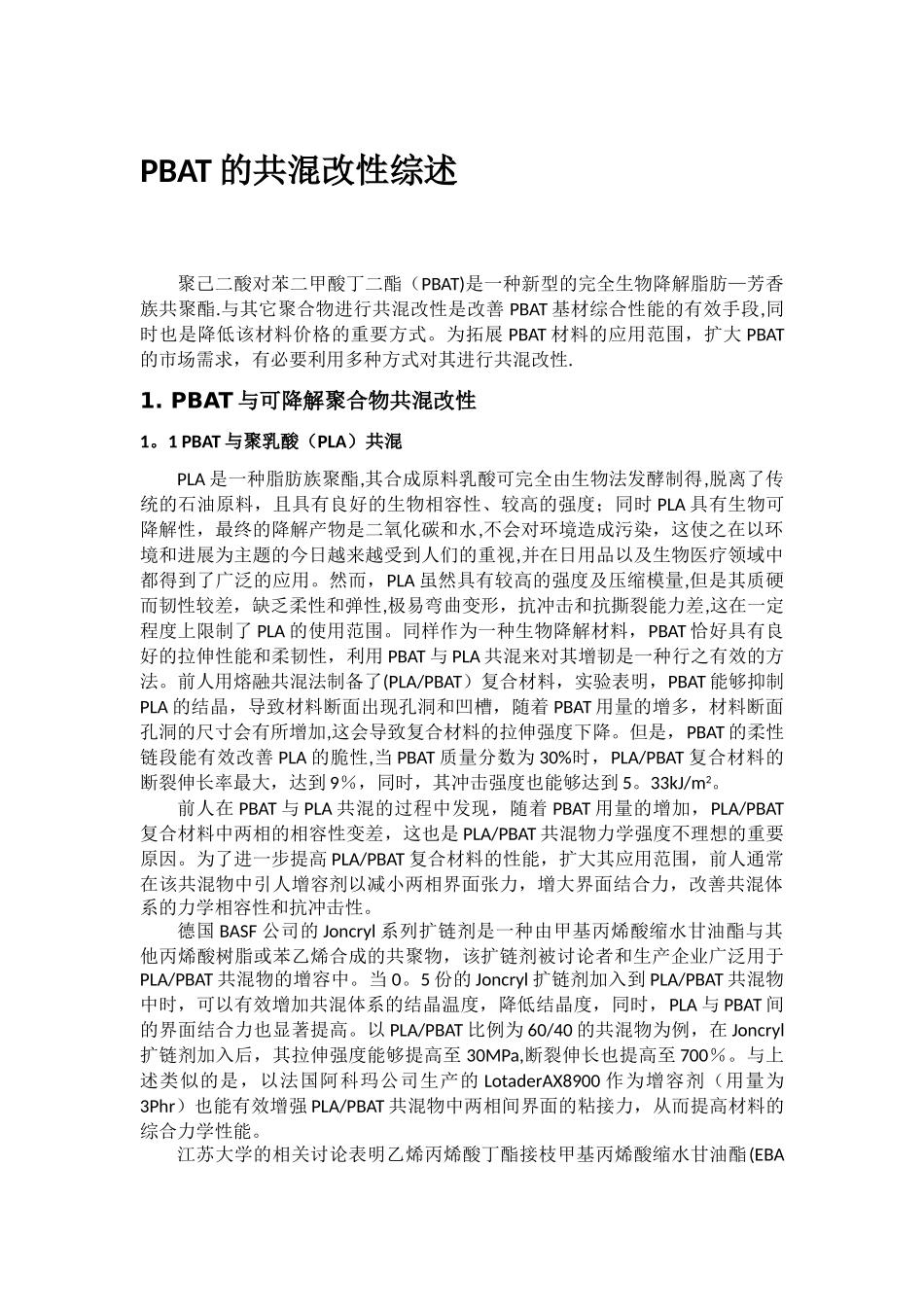

PBAT 的共混改性综述聚己二酸对苯二甲酸丁二酯（PBAT)是一种新型的完全生物降解脂肪—芳香族共聚酯.与其它聚合物进行共混改性是改善 PBAT 基材综合性能的有效手段,同时也是降低该材料价格的重要方式。为拓展 PBAT 材料的应用范围，扩大 PBAT的市场需求，有必要利用多种方式对其进行共混改性.1. PBAT 与可降解聚合物共混改性1。1 PBAT 与聚乳酸（PLA）共混PLA 是一种脂肪族聚酯,其合成原料乳酸可完全由生物法发酵制得,脱离了传统的石油原料，且具有良好的生物相容性、较高的强度；同时 PLA 具有生物可降解性，最终的降解产物是二氧化碳和水,不会对环境造成污染，这使之在以环境和进展为主题的今日越来越受到人们的重视,并在日用品以及生物医疗领域中都得到了广泛的应用。然而，PLA 虽然具有较高的强度及压缩模量,但是其质硬而韧性较差，缺乏柔性和弹性,极易弯曲变形，抗冲击和抗撕裂能力差,这在一定程度上限制了 PLA 的使用范围。同样作为一种生物降解材料，PBAT 恰好具有良好的拉伸性能和柔韧性，利用 PBAT 与 PLA 共混来对其增韧是一种行之有效的方法。前人用熔融共混法制备了(PLA/PBAT）复合材料，实验表明，PBAT 能够抑制PLA 的结晶，导致材料断面出现孔洞和凹槽，随着 PBAT 用量的增多，材料断面孔洞的尺寸会有所增加,这会导致复合材料的拉伸强度下降。但是，PBAT 的柔性链段能有效改善 PLA 的脆性,当 PBAT 质量分数为 30%时，PLA/PBAT 复合材料的断裂伸长率最大，达到 9％，同时，其冲击强度也能够达到 5。33kJ/m2。前人在 PBAT 与 PLA 共混的过程中发现，随着 PBAT 用量的增加，PLA/PBAT复合材料中两相的相容性变差，这也是 PLA/PBAT 共混物力学强度不理想的重要原因。为了进一步提高 PLA/PBAT 复合材料的性能，扩大其应用范围，前人通常在该共混物中引人增容剂以减小两相界面张力，增大界面结合力，改善共混体系的力学相容性和抗冲击性。德国 BASF 公司的 Joncryl 系列扩链剂是一种由甲基丙烯酸缩水甘油酯与其他丙烯酸树脂或苯乙烯合成的共聚物，该扩链剂被讨论者和生产企业广泛用于PLA/PBAT 共混物的增容中。当 0。5 份的 Joncryl 扩链剂加入到 PLA/PBAT 共混物中时，可以有效增加共混体系的结晶温度，降低结晶度，同时，PLA 与 PBAT 间的界面结合力也显著提高。以 PLA/PBAT 比例为 60/40 的共混物为例，在 Joncryl扩链剂加入后，其拉伸强度能够提高至 30MPa,断裂伸长也...
