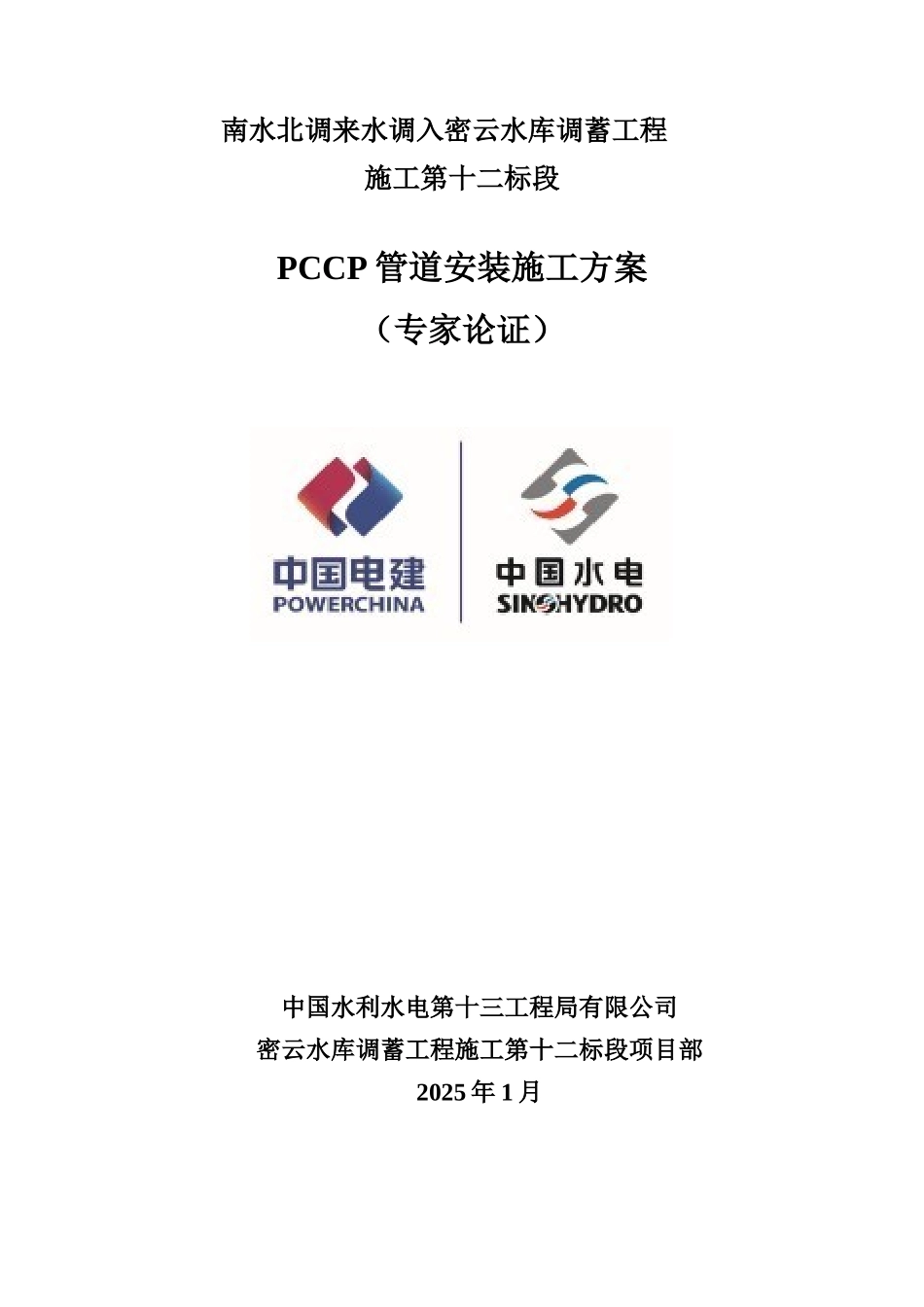

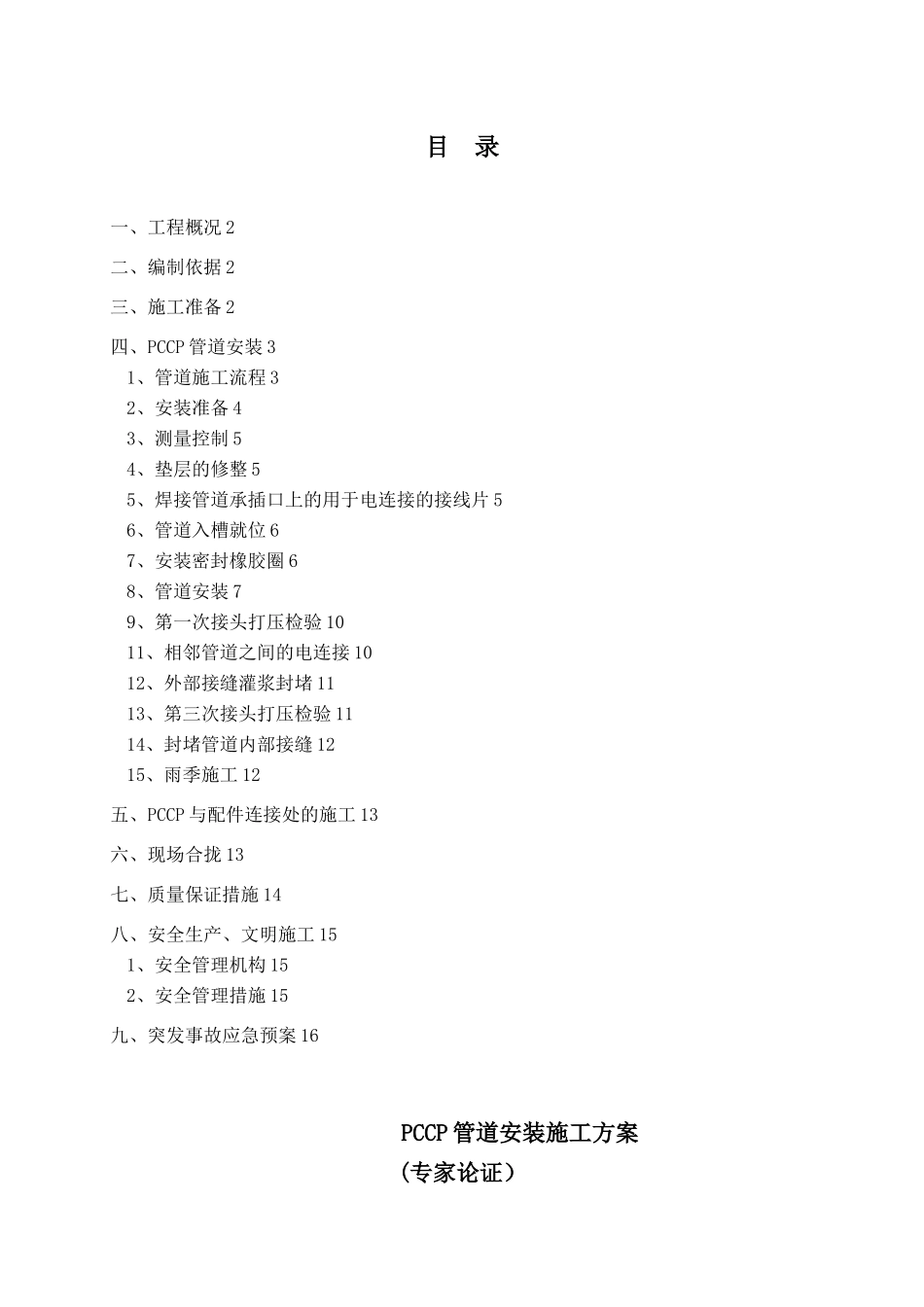

南水北调来水调入密云水库调蓄工程施工第十二标段PCCP 管道安装施工方案（专家论证）中国水利水电第十三工程局有限公司密云水库调蓄工程施工第十二标段项目部2025 年 1 月目 录一、工程概况 2二、编制依据 2三、施工准备 2四、PCCP 管道安装 31、管道施工流程 32、安装准备 43、测量控制 54、垫层的修整 55、焊接管道承插口上的用于电连接的接线片 56、管道入槽就位 67、安装密封橡胶圈 68、管道安装 79、第一次接头打压检验 1011、相邻管道之间的电连接 1012、外部接缝灌浆封堵 1113、第三次接头打压检验 1114、封堵管道内部接缝 1215、雨季施工 12五、PCCP 与配件连接处的施工 13六、现场合拢 13七、质量保证措施 14八、安全生产、文明施工 151、安全管理机构 152、安全管理措施 15九、突发事故应急预案 16PCCP 管道安装施工方案(专家论证）一、工程概况南水北调来水调入密云水库调蓄工程是北京市南水北调配套工程的重要组成部分。该工程的建设近期可以在南水北调通水初期，将沿线其它各省市剩余水量加压输送至密云水库，增加密云水库蓄水量；远期可解决南水北调来水与北京市用水不匹配问题，进行年际、年内调节。本工程桩号为 YX7+500—YX16+500，PCCP 管线长度 9.0km,单排 PCCP 管，管径DN2600,单管长 6m，单管最大重量 37t 左右，施工路距槽底最大挖深 10m，管线穿越公路、铁路处采纳明挖或浅埋暗挖.二、编制依据1、南水北调来水调入密云水库调蓄工程施工第十二标段合同文件；2、北京市水利规划设计讨论院提供的施工图纸;3、本工程的地质勘察报告及施工现场实际踏勘及调查情况;4、经监理单位批复的本标段的施工组织设计；5、我公司在类似工程的施工经验.三、施工准备1、PCCP 管道沟槽开挖完成,经监理单位验收合格。2、管道垫层铺设已通过验收。3、施工所用机械、设备报验合格.4、特种作业人员操作证报验合格。管道安装工程主要机械设备表序 号设备名称规格型号单 位数 量1履带吊160t台22龙门架60t台13葫芦5t～10t个104千斤顶5t~10t个55压水试验泵SGB6-10台36管道外观检查设备套47全站仪SET-2台18经纬仪J2台29水准仪DCS2台45、安装施工人员配置管道安装人员配置视工程进度情况，实行动态管理,高峰期初拟人数见表。管道安装劳动力组合表序号工种人 数备 注1管理人员172安装工303测量人员84起重工85吊车司机96电工37汽车司机48试验人员69技工2010质检人员3合 计108四、PCCP 管道安装1、管道施...
