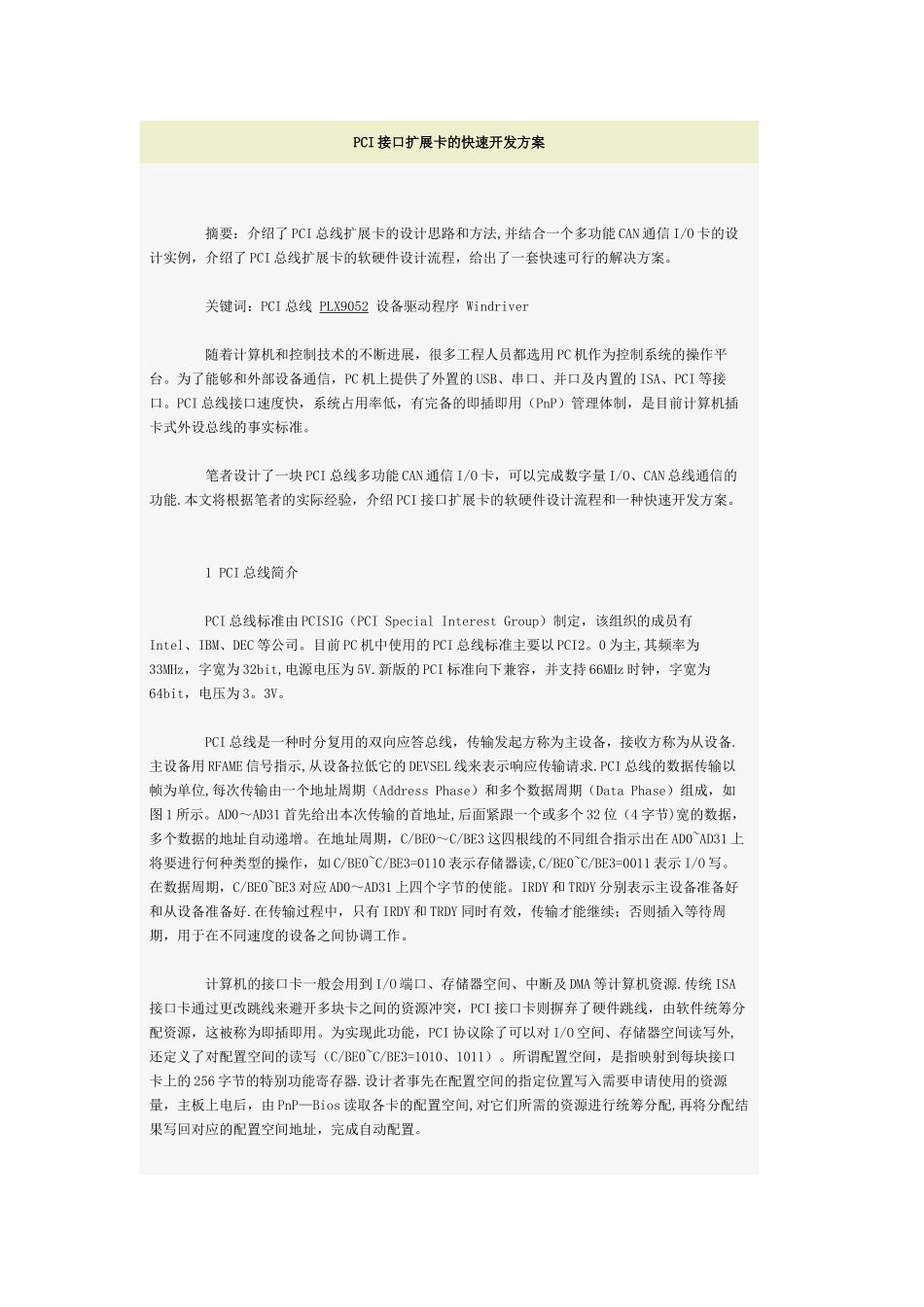

PCI 接口扩展卡的快速开发方案 摘要:介绍了 PCI 总线扩展卡的设计思路和方法,并结合一个多功能 CAN 通信 I/O 卡的设计实例,介绍了 PCI 总线扩展卡的软硬件设计流程,给出了一套快速可行的解决方案
关键词:PCI 总线 PLX9052 设备驱动程序 Windriver 随着计算机和控制技术的不断进展,很多工程人员都选用 PC 机作为控制系统的操作平台
为了能够和外部设备通信,PC 机上提供了外置的 USB、串口、并口及内置的 ISA、PCI 等接口
PCI 总线接口速度快,系统占用率低,有完备的即插即用(PnP)管理体制,是目前计算机插卡式外设总线的事实标准
笔者设计了一块 PCI 总线多功能 CAN 通信 I/O 卡,可以完成数字量 I/O、CAN 总线通信的功能
本文将根据笔者的实际经验,介绍 PCI 接口扩展卡的软硬件设计流程和一种快速开发方案
1 PCI 总线简介 PCI 总线标准由 PCISIG(PCI Special Interest Group)制定,该组织的成员有Intel、IBM、DEC 等公司
目前 PC 机中使用的 PCI 总线标准主要以 PCI2
0 为主,其频率为33MHz,字宽为 32bit,电源电压为 5V
新版的 PCI 标准向下兼容,并支持 66MHz 时钟,字宽为64bit,电压为 3
PCI 总线是一种时分复用的双向应答总线,传输发起方称为主设备,接收方称为从设备
主设备用 RFAME 信号指示,从设备拉低它的 DEVSEL 线来表示响应传输请求
PCI 总线的数据传输以帧为单位,每次传输由一个地址周期(Address Phase)和多个数据周期(Data Phase)组成,如图 1 所示

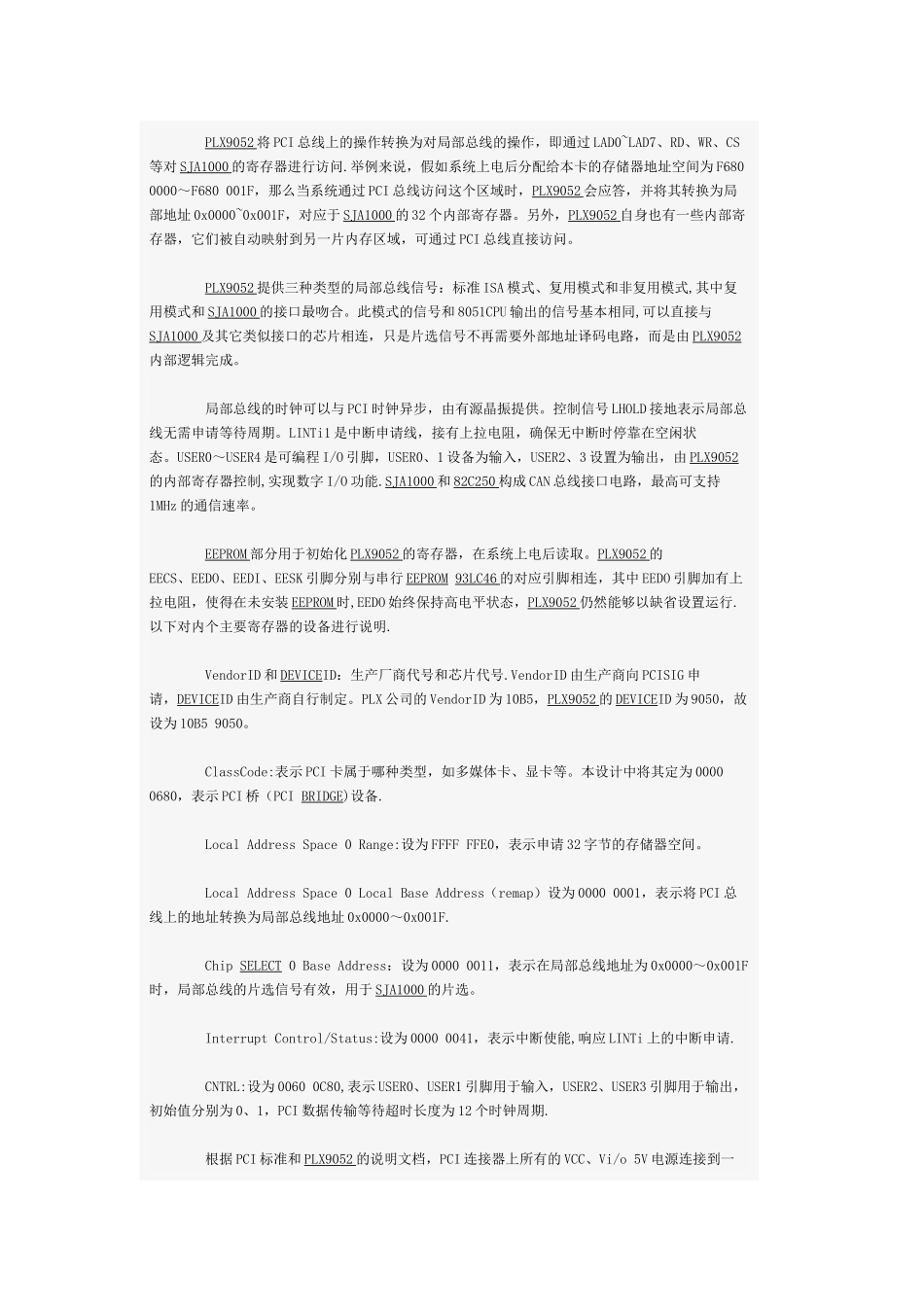

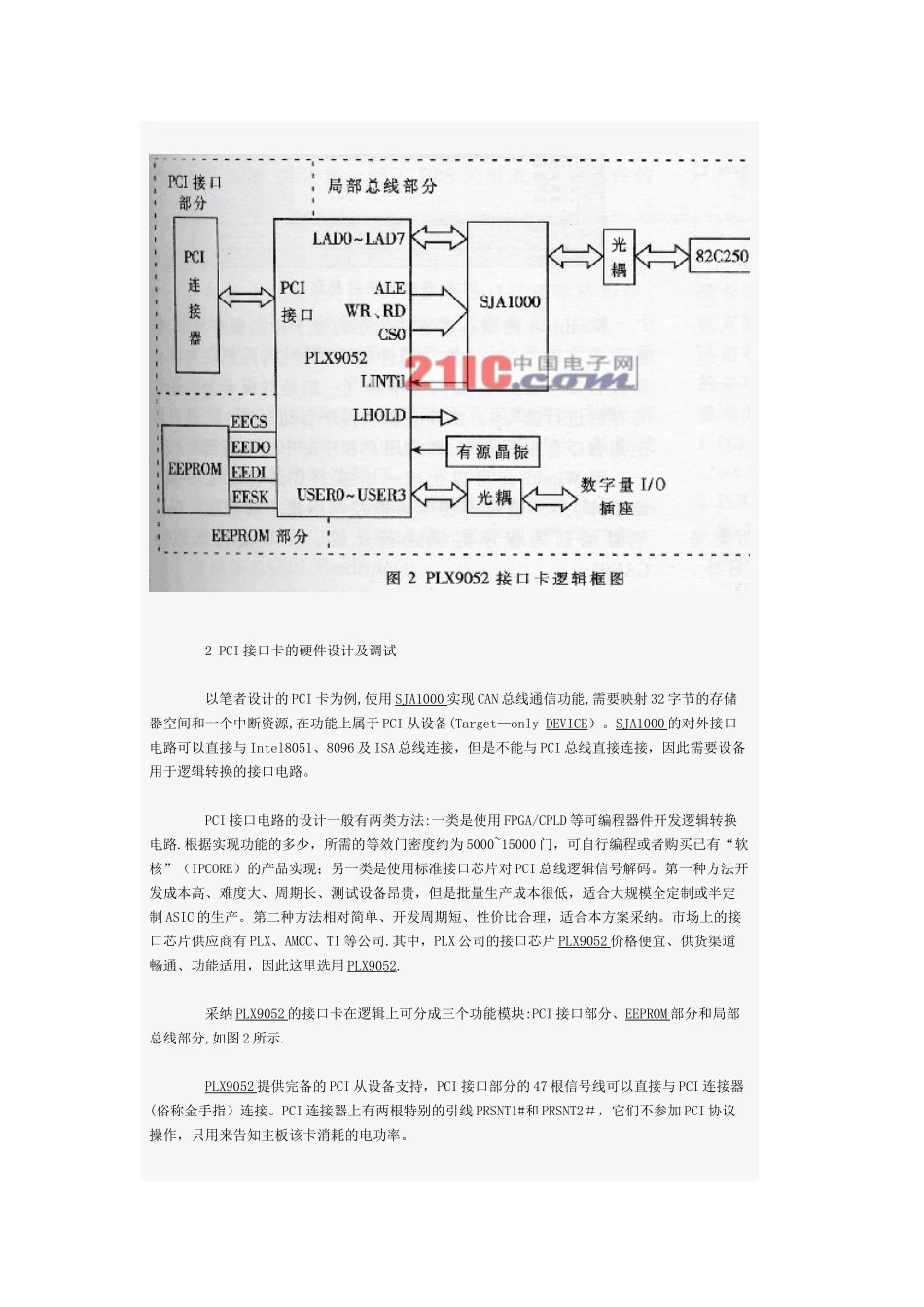

AD0~AD31 首先给出本次传输的首地址,后面紧跟一个或多个 32 位(4 字节)宽的数据,多个数据的地址自动递增
