PE管材壁厚规格表

下载本文档

阅读 55
下载 22
格式 doc
大小 70.5 KB
约2页
2025-09-17 发布于天津市
收藏
评论
点赞(0)
海报
举报

1/2页

2/2页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

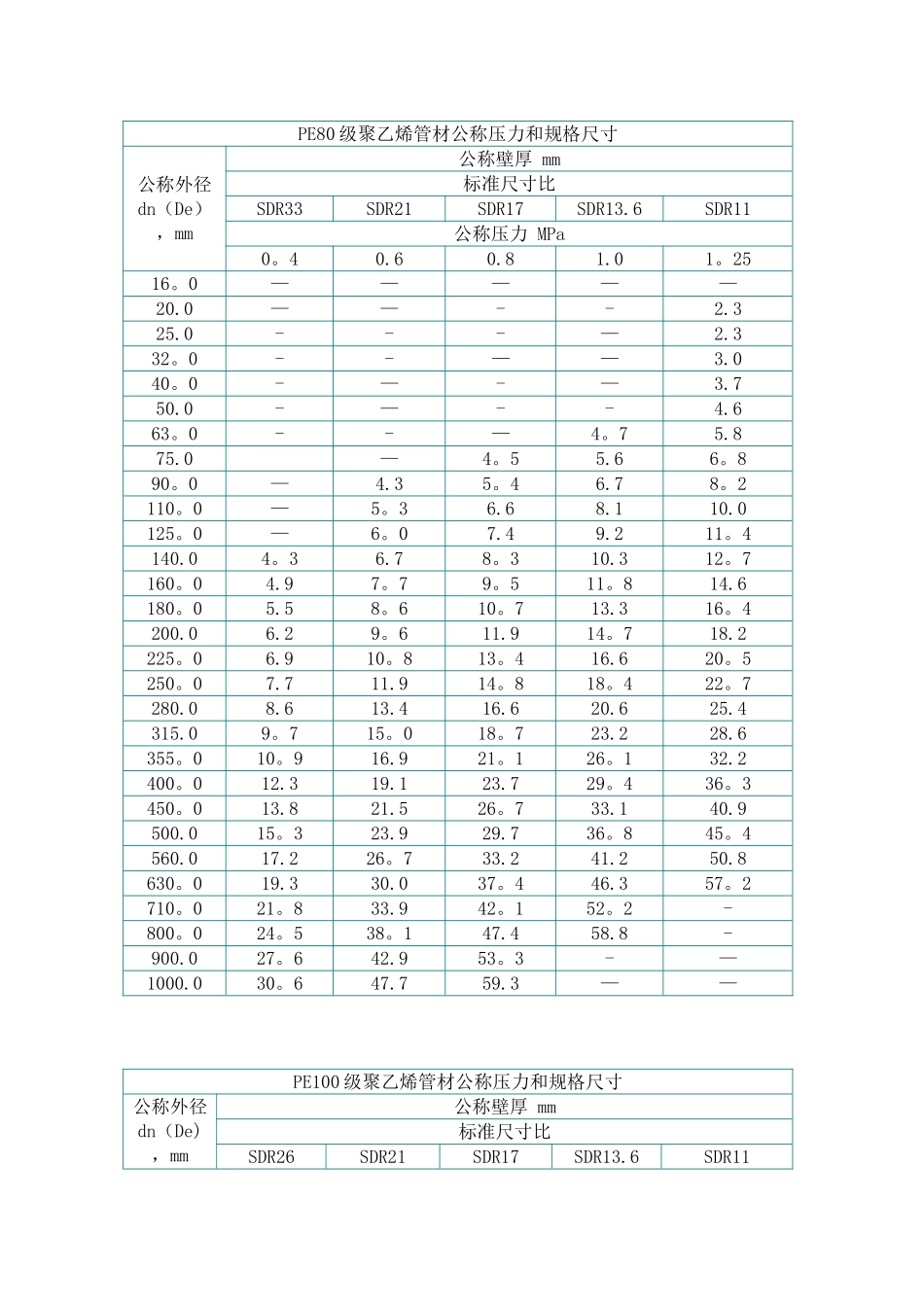

PE80 级聚乙烯管材公称压力和规格尺寸公称外径dn（De），mm 公称壁厚 mm标准尺寸比SDR33SDR21SDR17SDR13.6SDR11公称压力 MPa0。4 0.6 0.8 1.0 1。25 16。0 —————20.0 ——--2.3 25.0 ---—2.3 32。0 --——3.0 40。0 -—-—3.7 50.0 -—--4.6 63。0 --—4。7 5.8 75.0 —4。5 5.6 6。8 90。0 —4.3 5。4 6.7 8。2 110。0 —5。3 6.6 8.1 10.0 125。0 —6。0 7.4 9.2 11。4 140.0 4。3 6.7 8。3 10.3 12。7 160。0 4.9 7。7 9。5 11。8 14.6 180。0 5.5 8。6 10。7 13.3 16。4 200.0 6.2 9。6 11.9 14。7 18.2 225。0 6.9 10。8 13。4 16.6 20。5 250。0 7.7 11.9 14。8 18。4 22。7 280.0 8.6 13.4 16.6 20.6 25.4 315.0 9。7 15。0 18。7 23.2 28.6 355。0 10。9 16.9 21。1 26。1 32.2 400。0 12.3 19.1 23.7 29。4 36。3 450。0 13.8 21.5 26。7 33.1 40.9 500.0 15。3 23.9 29.7 36。8 45。4 560.0 17.2 26。7 33.2 41.2 50.8 630。0 19.3 30.0 37。4 46.3 57。2 710。0 21。8 33.9 42。1 52。2 -800。0 24。5 38。1 47.4 58.8 -900.0 27。6 42.9 53。3 -—1000.0 30。6 47.7 59.3 ——PE100 级聚乙烯管材公称压力和规格尺寸公称外径dn（De)，mm 公称壁厚 mm标准尺寸比SDR26SDR21SDR17SDR13.6SDR11公称压力 MPa0。6 0.8 1。0 1.25 1.6 16。0 -—-—-20。0 --—-2。3 25.0 —---2。3 32。0 ----3.0 40.0 ——-—3.7 50.0 ---—4.6 63.0 ———4.7 5。8 75。0 —4。5 5.6 6。8 90.0 —4。3 5.4 6。7 8.2 110。0 4。2 5。3 6.6 8。1 10.0 125.0 4。8 6.0 7.4 9.2 11.4 140.0 5.4 6.7 8.3 10.3 12。7 160.0 6.2 7。7 9。5 11.8 14.6 180。0 6。9 8.6 10。7 13.3 16.4 200.0 7.7 9.6 11。9 14。7 18。2 225.0 8。6 10.8 13.4 16。6 20。5 250。0 9.6 11.9 14。8 18。4 22。7 280.0 10.7 13。4 16。6 20.6 25.4 315。0 12。1 15.0 18.7 23。2 28。6 355.0 13。6 16。9 21。1 26。1 32。2 400。0 15.3 19.1 23。7 29.4 36.3 450.0 17。2 21.5 26.7 33。1 40.9 500。0 19.1 23.9 29.7 36。8 45。4 560。0 21.4 26。7 33.2 41.2 50.8 630。0 24。1 30.0 37.4 46.3 57.2 710.0 27。2 33.9 42。1 52.2 -800。0 30。6 38。1 47。4 58.8 —900.0 34。4 42。9 53.3 -—1000。0 38。2 47。7 59.3 ——
