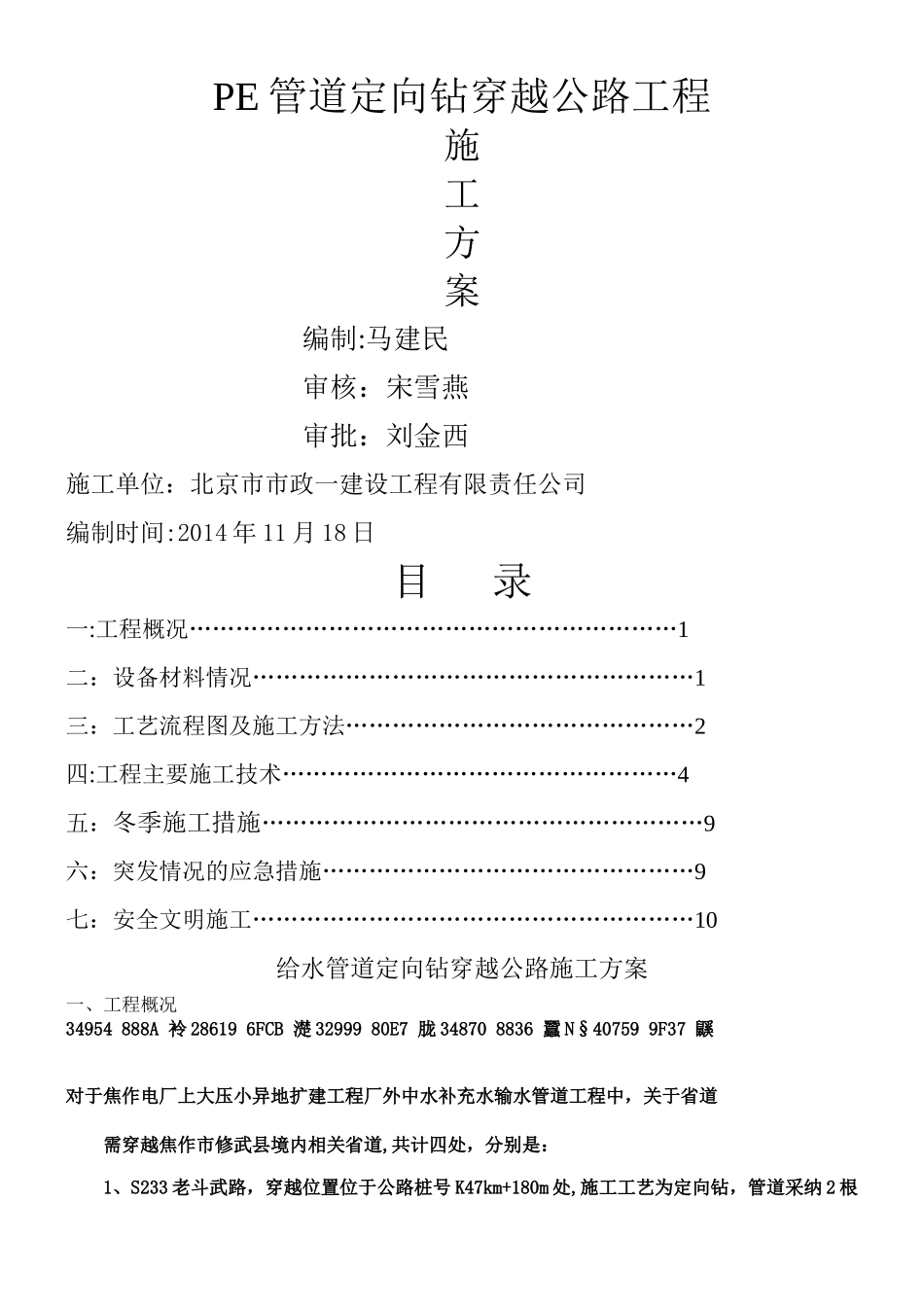

PE 管道定向钻穿越公路工程施工方案编制:马建民审核：宋雪燕审批：刘金西施工单位：北京市市政一建设工程有限责任公司编制时间:2014 年 11 月 18 日目 录一:工程概况………………………………………………………1二：设备材料情况…………………………………………………1三：工艺流程图及施工方法………………………………………2四:工程主要施工技术……………………………………………4五：冬季施工措施…………………………………………………9六：突发情况的应急措施…………………………………………9七：安全文明施工…………………………………………………10给水管道定向钻穿越公路施工方案一、工程概况34954 888A 袊 28619 6FCB 濋 32999 80E7 胧 34870 8836 蠶 N§40759 9F37 鼷对于焦作电厂上大压小异地扩建工程厂外中水补充水输水管道工程中，关于省道需穿越焦作市修武县境内相关省道,共计四处，分别是：1、S233 老斗武路，穿越位置位于公路桩号 K47km+180m 处,施工工艺为定向钻，管道采纳 2 根DN500PE 管（PE100 级)，PE 管设计承压为 1。0MPa，最小埋设深度为 8。0m，与道路夹角为87.6°；2、S233 斗武路连接线（云台大道），穿越位置位于公路桩号 K47km+140m 处，施工工艺为定向钻，管道采纳 2 根 DN500PE 管（PE100 级），PE 管设计承压为 1。0MPa,埋设深度为 12。0m，与道路夹角为 89.52°;3、S308 冢沁线（修武东口)，穿越位置位于公路桩号 K147km+960m 处,施工工艺为顶定向钻,管道采纳 2 根 DN600＋1 根 DN250PE 管(PE100 级），PE 管设计承压为 1.0MPa，最小埋设深度为 12m左右，与道路夹角为 76。73°；4、S308 冢沁线，穿越位置位于公路桩号 K151km+900m 处,施工工艺为定向钻,管道采纳 1 根DN400 和 1 根 DN250PE 管（PE100 级）,PE 管设计承压为 1.0MPa，最小埋设深度为 8m,与道路夹角为 79。21°。本段机械定向钻为焦作电厂上大压小异地扩建工程厂外中水补充水输水管道工程管线，路面距管顶覆—8m 以上，管材选用 PE100 级管，管径 φ630mm、φ500、φ400、φ250 四种规格,管长度为 10000mm/节;热熔机粘接。本段地质情况，属土质亚粘土，由于施工场地管道敷设地段不便进行开挖，因此我公司根据设计要求采纳非开挖水平定向钻技术敷设管道。二、设备材料情况：本工程所使用的主要设备表:序号名称规格型号单位数量备注1水平定向钻机Μ[37102...
