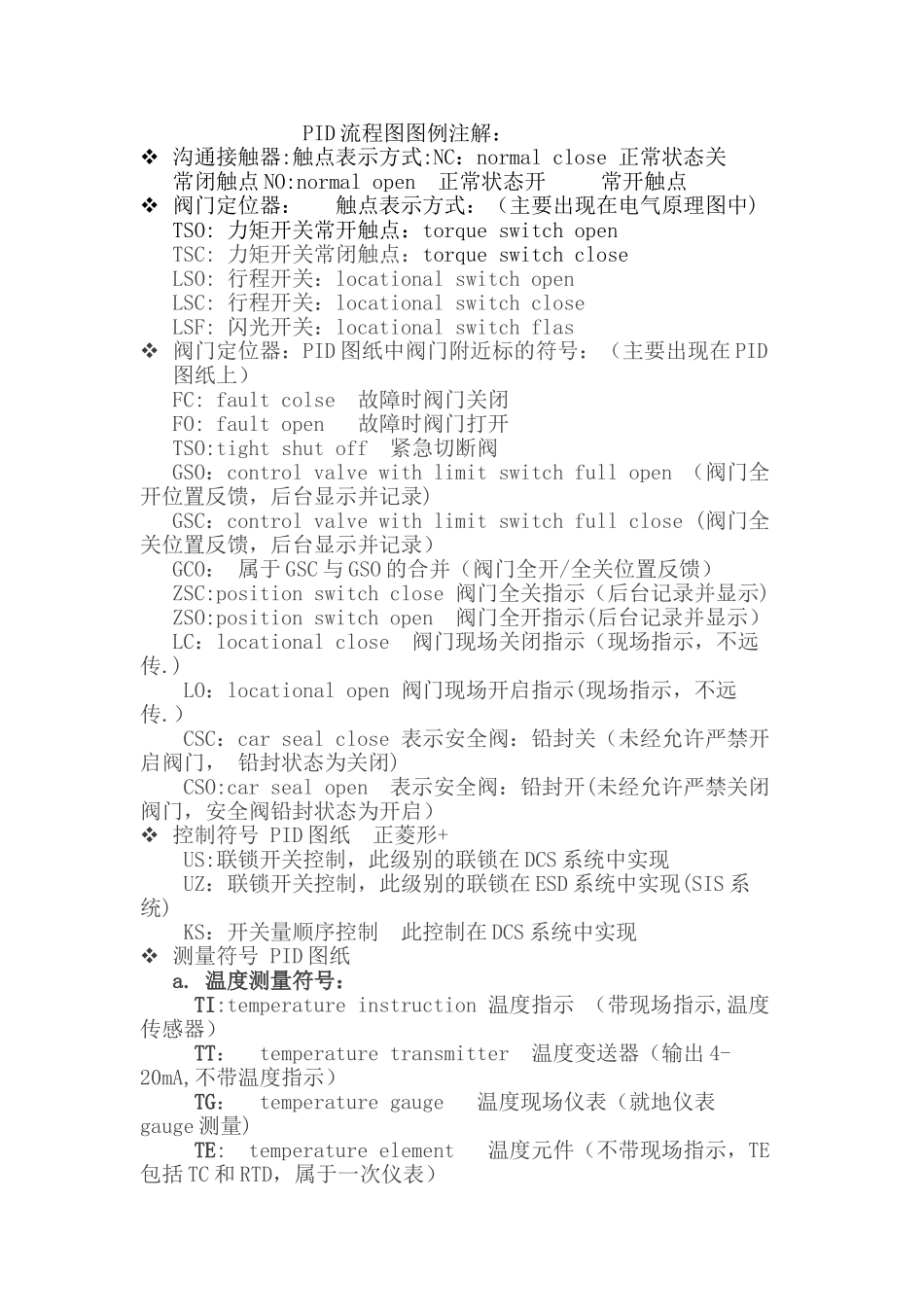

PID流程图图例注解

PID 流程图图例注解： 沟通接触器:触点表示方式:NC：normal close 正常状态关 常闭触点 NO:normal open 正常状态开 常开触点 阀门定位器： 触点表示方式：（主要出现在电气原理图中) TSO: 力矩开关常开触点：torque switch open TSC: 力矩开关常闭触点：torque switch close LSO: 行程开关：locational switch open LSC: 行程开关：locational switch close LSF: 闪光开关：locational switch flas 阀门定位器：PID 图纸中阀门附近标的符号：（主要出现在 PID图纸上） FC: fault colse 故障时阀门关闭 FO: fault open 故障时阀门打开 TSO:tight shut off 紧急切断阀 GSO：control valve with limit switch full open （阀门全开位置反馈，后台显示并记录) GSC：control valve with limit switch full close (阀门全关位置反馈，后台显示并记录） GCO： 属于 GSC 与 GSO 的合并（阀门全开/全关位置反馈） ZSC:position switch close 阀门全关指示（后台记录并显示) ZSO:position switch open 阀门全开指示(后台记录并显示） LC：locational close 阀门现场关闭指示（现场指示，不远传.) LO：locational open 阀门现场开启指示(现场指示，不远传.） CSC：car seal close 表示安全阀：铅封关（未经允许严禁开启阀门， 铅封状态为关闭)CSO:car seal open 表示安全阀：铅封开(未经允许严禁关闭阀门，安全阀铅封状态为开启） 控制符号 PID 图纸 正菱形+ US:联锁开关控制，此级别的联锁在 DCS 系统中实现UZ：联锁开关控制，此级别的联锁在 ESD 系统中实现(SIS 系统)KS：开关量顺序控制 此控制在 DCS 系统中实现 测量符号 PID 图纸a. 温度测量符号： TI:temperature instruction 温度指示 （带现场指示,温度传感器） TT： temperature transmitter 温度变送器（输出 4-20mA,不带温度指示） TG： temperature gauge 温度现场仪表（就地仪表 gauge 测量) TE: temperature element 温度元件（不带现场指示，TE包括 TC 和 RTD，属于一次仪表） TS： temperature switch 温度开关 TIA： temperature instruction alarm 接点温度表TW： thermal-well 温度保护管 TIT: temperature indicator transmitter 温度变送器(输出 4—20mA，带温度指示,属于二次仪表）TC:thermal couple 热电偶 RTD：re...
