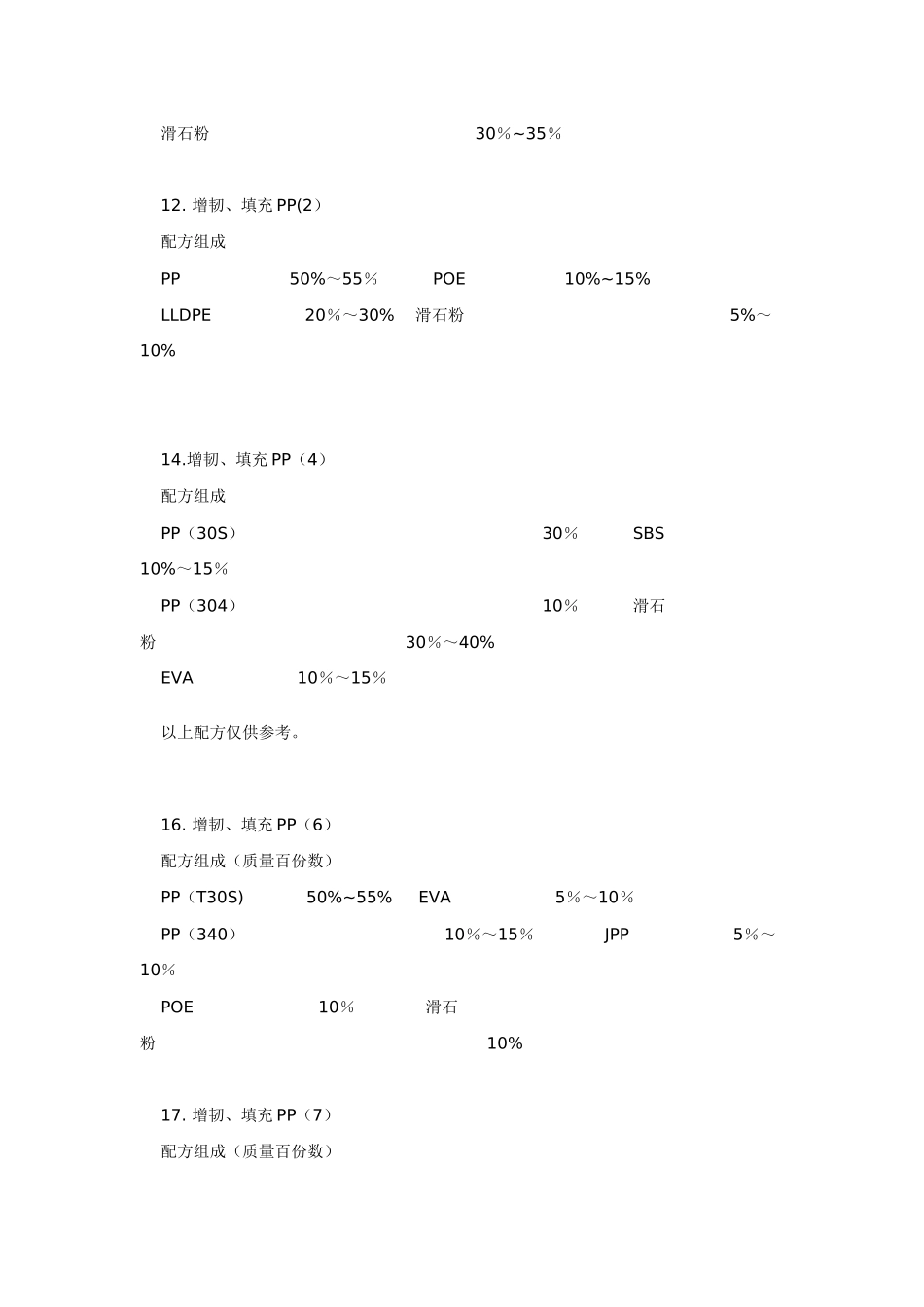

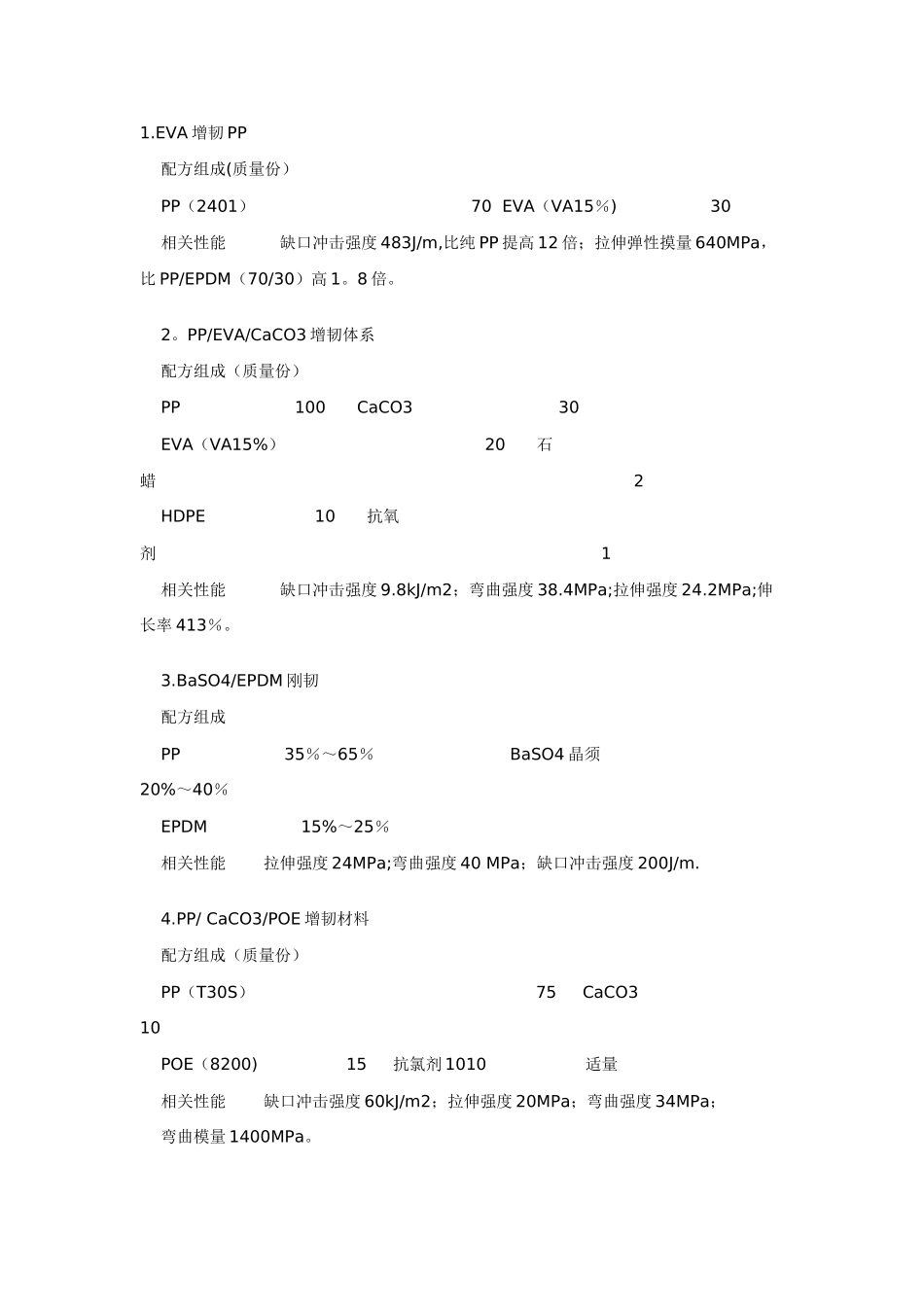

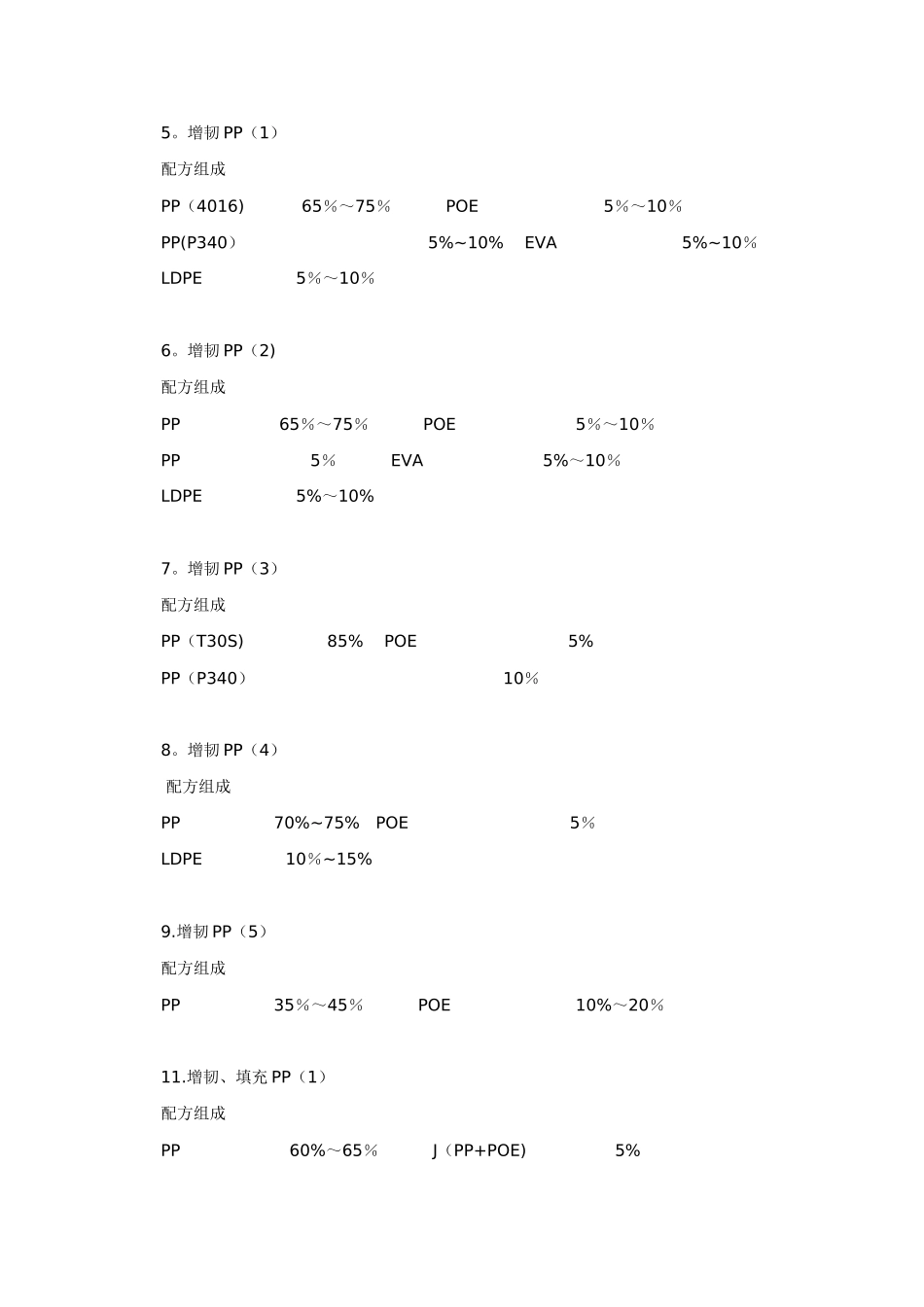

1.EVA 增韧 PP 配方组成(质量份） PP（2401） 70 EVA（VA15％) 30 相关性能 缺口冲击强度 483J/m,比纯 PP 提高 12 倍；拉伸弹性摸量 640MPa，比 PP/EPDM（70/30）高 1。8 倍。 2。PP/EVA/CaCO3 增韧体系 配方组成（质量份） PP 100 CaCO3 30 EVA（VA15%） 20 石蜡 2 HDPE 10 抗氧剂 1 相关性能 缺口冲击强度 9.8kJ/m2；弯曲强度 38.4MPa;拉伸强度 24.2MPa;伸长率 413％。 3.BaSO4/EPDM 刚韧 配方组成 PP 35％～65％ BaSO4 晶须 20%～40％ EPDM 15%～25％ 相关性能 拉伸强度 24MPa;弯曲强度 40 MPa；缺口冲击强度 200J/m. 4.PP/ CaCO3/POE 增韧材料 配方组成（质量份） PP（T30S） 75 CaCO3 10 POE（8200) 15 抗氯剂 1010 适量 相关性能 缺口冲击强度 60kJ/m2；拉伸强度 20MPa；弯曲强度 34MPa； 弯曲模量 1400MPa。 5。增韧 PP（1） 配方组成 PP（4016) 65％～75％ POE 5％～10％ PP(P340） 5%~10% EVA 5%~10％ LDPE 5％～10％ 6。增韧 PP（2) 配方组成 PP 65％～75％ POE 5％～10％ PP 5％ EVA 5%～10％ LDPE 5%～10% 7。增韧 PP（3） 配方组成 PP（T30S) 85% POE 5% PP（P340） 10％ 8。增韧 PP（4） 配方组成 PP 70%~75% POE 5％ LDPE 10％~15% 9.增韧 PP（5） 配方组成 PP 35％～45％ POE 10%～20％ 11.增韧、填充 PP（1） 配方组成 PP 60%～65％ J（PP+POE) 5% 滑石粉 30％~35％ 12. 增韧、填充 PP(2） 配方组成 PP 50%～55％ POE 10%~15% LLDPE 20％～30% 滑石粉 5%～10% 14.增韧、填充 PP（4） 配方组成 PP（30S） 30％ SBS 10%～15％ PP（304） 10％ 滑石粉 30％～40% EVA 10％～15％ 以上配方仅供参考。 16. 增韧、填充 PP（6） 配方组成（质量百份数） PP（T30S) 50%~55% EVA 5％～10％ PP（340） 10％～15％ JPP 5％～10％ POE 10％ 滑石粉 10% 17. 增韧、填充 PP（7） 配方组成（质量百份数） PP（T30S） 50％～55% LDPE 10%～15％ PP（340） 10%~15% 滑石粉（或重 Ca） POE 10% 18. 增韧、填充 PP(8） 配方组成（质量百份数) PP（T30S） 25%～30% 云母 10% PP(340） 20%~25％ 白油 2.5% POE 10% CaS4 0。5% JPP 25％~30％ 20．增韧、填充 PP（10） 配方组成（质量百份数） PP（P401） 50％～55% POE 5...
