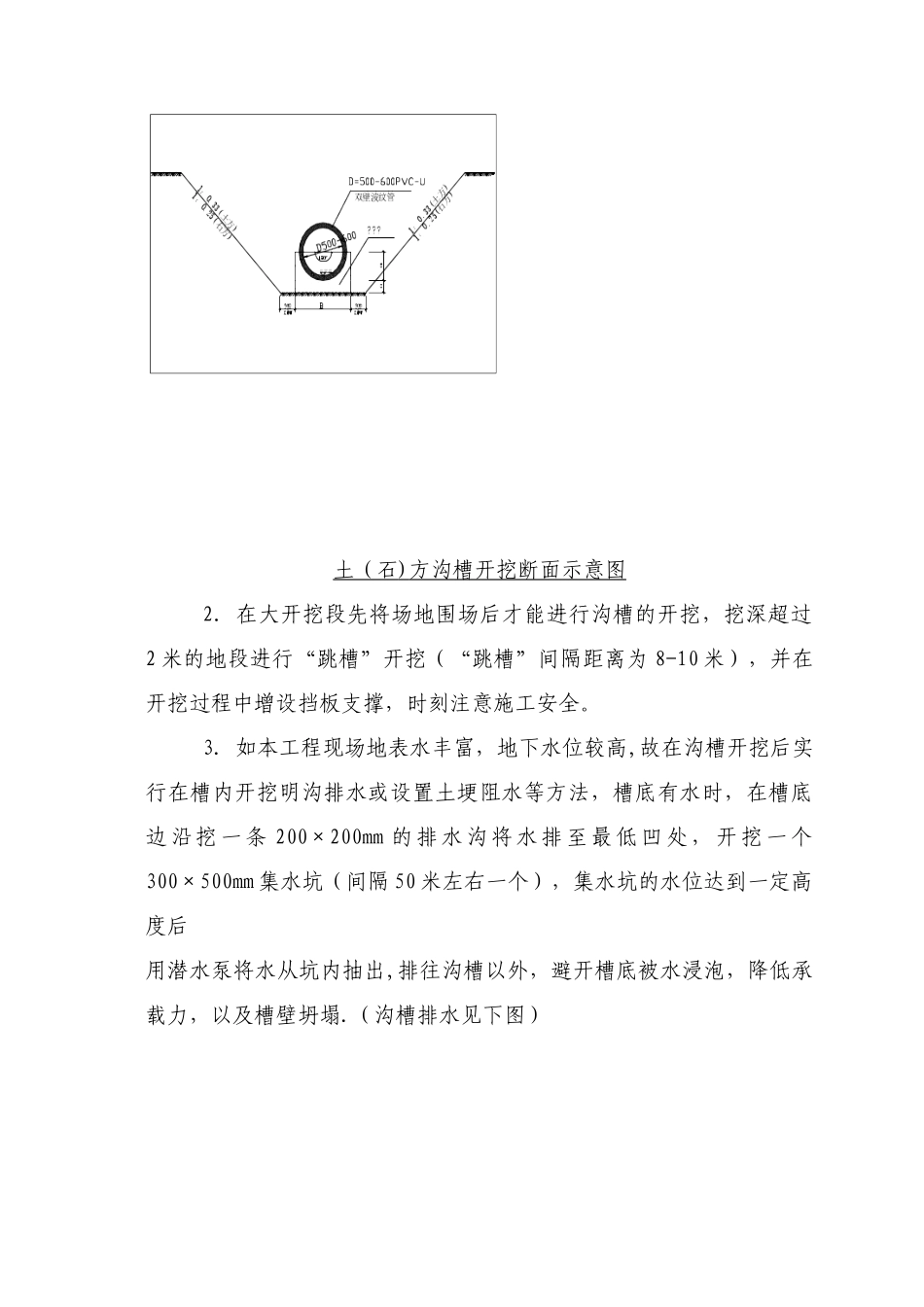

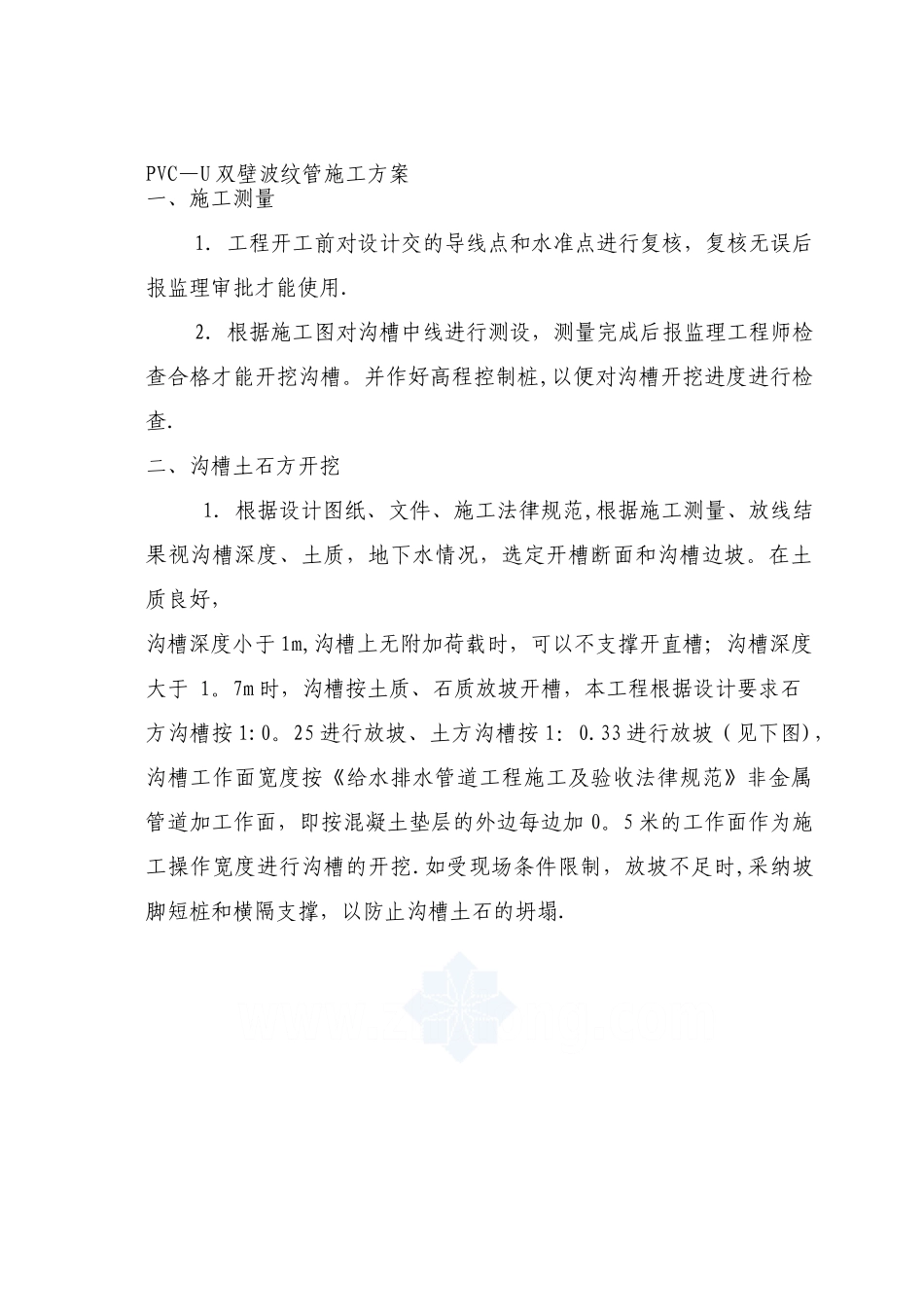

PVC—U 双壁波纹管施工方案一、施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用.2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。并作好高程控制桩,以便对沟槽开挖进度进行检查.二、沟槽土石方开挖1．根据设计图纸、文件、施工法律规范,根据施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。在土质良好，沟槽深度小于 1m,沟槽上无附加荷载时，可以不支撑开直槽；沟槽深度大于 1。7m 时，沟槽按土质、石质放坡开槽，本工程根据设计要求石方沟槽按 1:0。25 进行放坡、土方沟槽按 1：0.33 进行放坡（见下图)，沟槽工作面宽度按《给水排水管道工程施工及验收法律规范》非金属管道加工作面，即按混凝土垫层的外边每边加 0。5 米的工作面作为施工操作宽度进行沟槽的开挖.如受现场条件限制，放坡不足时,采纳坡脚短桩和横隔支撑，以防止沟槽土石的坍塌.土（石 ) 方沟槽开挖断面示意图 2．在大开挖段先将场地围场后才能进行沟槽的开挖，挖深超过2 米的地段进行“跳槽”开挖（“跳槽”间隔距离为 8-10 米），并在开挖过程中增设挡板支撑，时刻注意施工安全。3．如本工程现场地表水丰富，地下水位较高,故在沟槽开挖后实行在槽内开挖明沟排水或设置土埂阻水等方法，槽底有水时，在槽底边沿挖一条 200×200mm 的排水沟将水排至最低凹处，开挖一个300×500mm 集水坑（间隔 50 米左右一个），集水坑的水位达到一定高度后用潜水泵将水从坑内抽出,排往沟槽以外，避开槽底被水浸泡，降低承载力，以及槽壁坍塌.（沟槽排水见下图）沟槽开挖排水示意图4．沟槽严格控制基底高程，严禁超挖，基底设计标高以上 0.2—0。3m 的原装土，用人工清理至设计标高，假如局部超挖或发生扰动，可换填粒径 10—15m 天然级配的砂石料或中、粗砂并夯实。5．雨季施工，应尽可能缩短开槽长度，做到成槽快、回填快。一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理。6．开槽后，对槽宽，基础垫层厚度，基础表面标高，排水沟畅通情况，沟内是否有污泥杂物,基面有无扰动等作业项目分别进行验收,合格后才能进下一步工序.7．质量要求槽底高程 0-30槽底中线每侧宽度 不小于规定沟槽边坡 不徒于规定（土石方工程施工详见工艺框图）分项工程施工工艺框图-土石方工程 测量定线量 挖集水坑，排水 机械或人工 土方 淤泥...
