QD32-5双梁桥式起重机安装施工方案

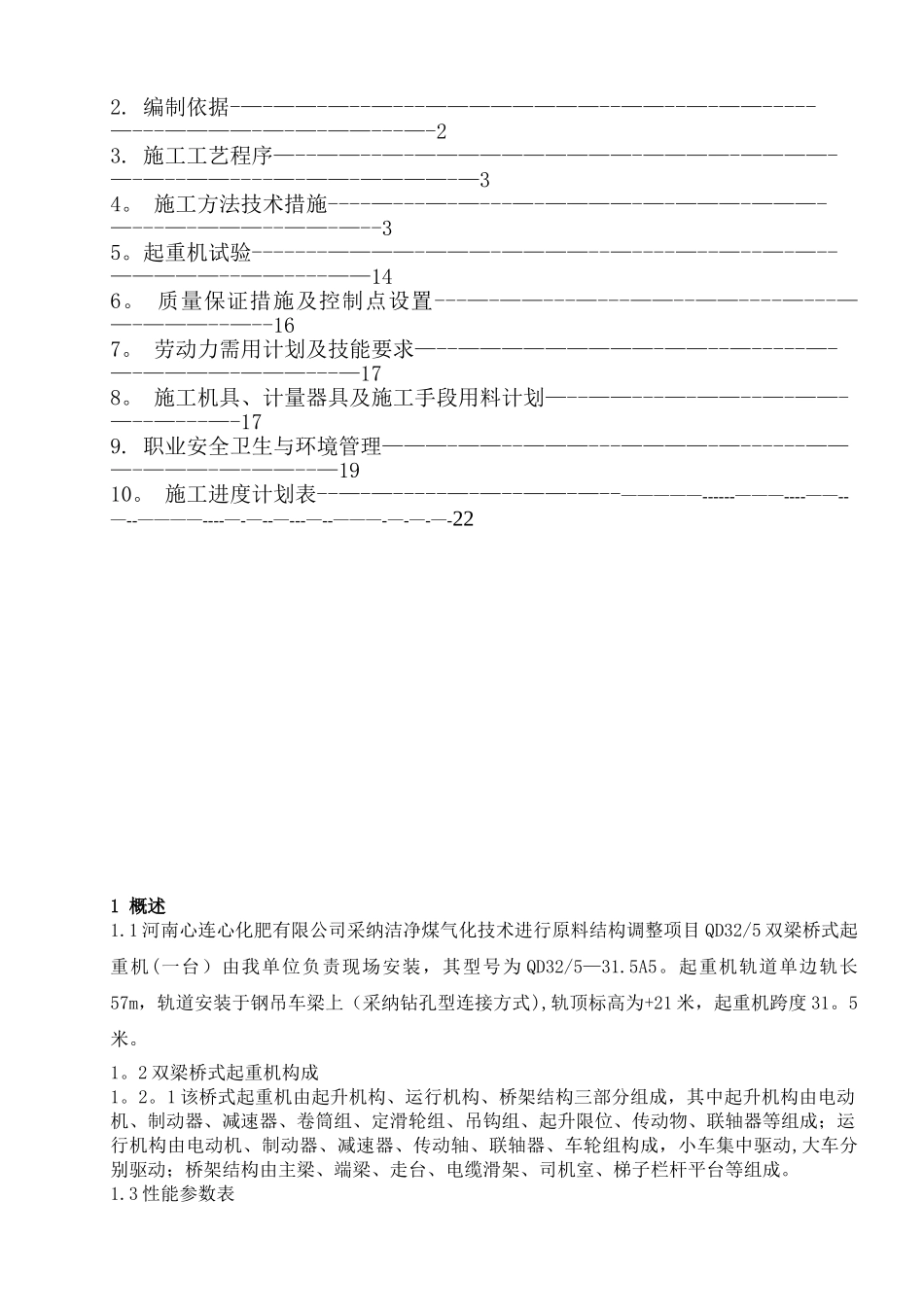

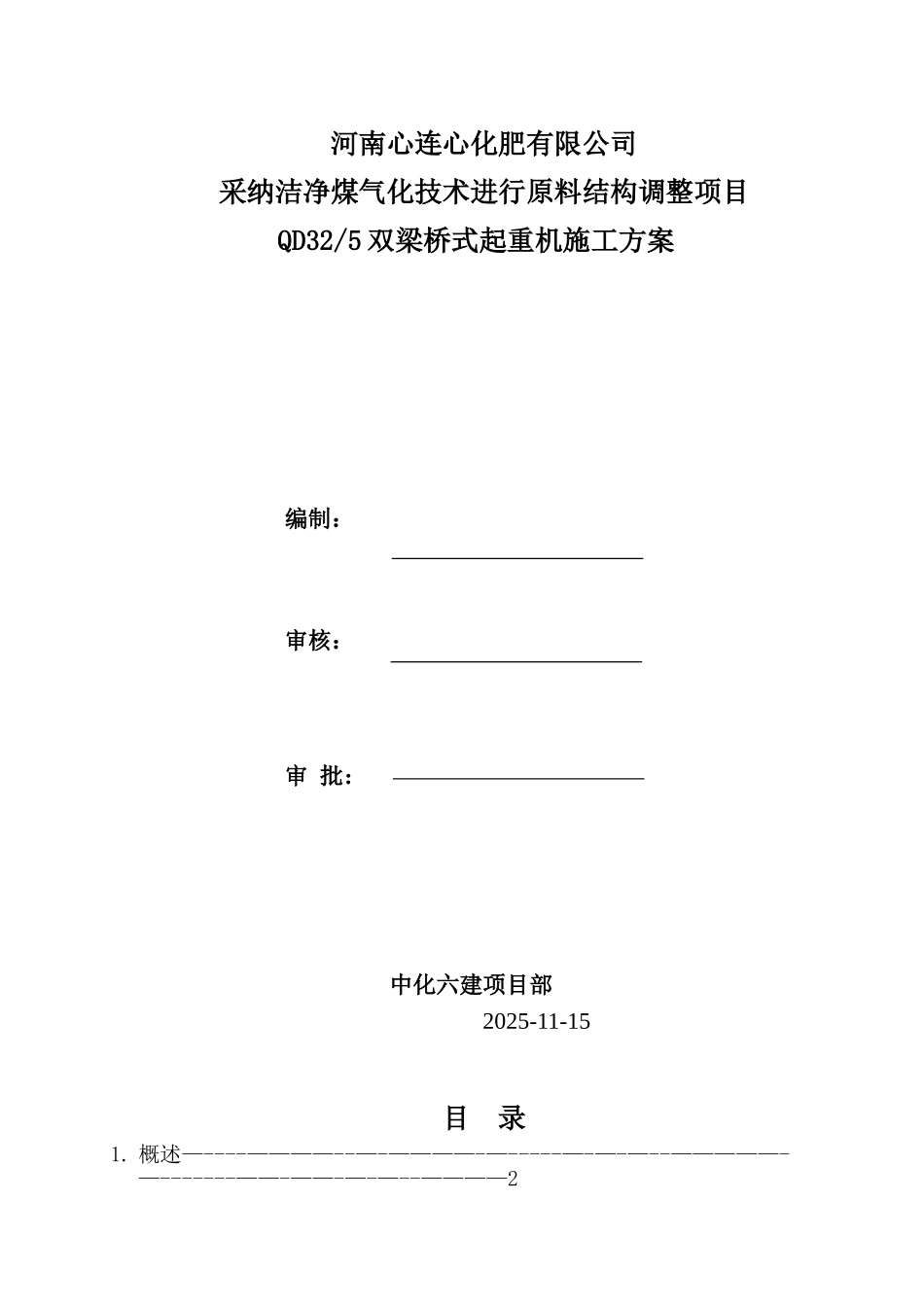

河南心连心化肥有限公司采纳洁净煤气化技术进行原料结构调整项目QD32/5 双梁桥式起重机施工方案编制：审核：审 批：中化六建项目部2025-11-15目 录1. 概述—----————--—-————-—-----—-—-—--—————-—-------——-——-—-—--————22. 编制依据-—-——-—--—---————————--——--—-——-----—---————-—-—-——---—-23. 施工工艺程序—--——--—-——————————-————-————-—-—--——----—-——-————-—34。 施工方法技术措施----—---—-—---—-————-—-———-———-—---—-———--——-—--35。起重机试验-------————-———-————--—----—--—--—-—--—————--——----——146。 质量保证措施及控制点设置---—-——---—---——--——----—---——-———--—--167。 劳动力需用计划及技能要求—--—————————-——--—-----—-—-————-———---—178。 施工机具、计量器具及施工手段用料计划—--——---—-——--—-——-—--—---—-179. 职业安全卫生与环境管理———-——--———---————-—------———-———-—-——--—1910。 施工进度计划表--—-—-----—-—--——-—--—————------———----——--—--————----—-—--—---—--———-—-—-—-221 概述1.1 河南心连心化肥有限公司采纳洁净煤气化技术进行原料结构调整项目 QD32/5 双梁桥式起重机(一台）由我单位负责现场安装，其型号为 QD32/5—31.5A5。起重机轨道单边轨长57m，轨道安装于钢吊车梁上（采纳钻孔型连接方式),轨顶标高为+21 米，起重机跨度 31。5米。1。2 双梁桥式起重机构成1。2。1 该桥式起重机由起升机构、运行机构、桥架结构三部分组成，其中起升机构由电动机、制动器、减速器、卷筒组、定滑轮组、吊钩组、起升限位、传动物、联轴器等组成；运行机构由电动机、制动器、减速器、传动轴、联轴器、车轮组构成，小车集中驱动,大车分别驱动；桥架结构由主梁、端梁、走台、电缆滑架、司机室、梯子栏杆平台等组成。1.3 性能参数表 机构名称项 目起升机构 机构名称项 目运行机构主起升副起升小车大车起重量t325轨距m2.531。5起升速度m/min39.5运行速度m/min2035.3工作级别M6M6工作级别M6M6最大起升高度m2222缓冲行程mm94188各机构电动机功率之和KW48.1最大轮压KN112。2327钢轨型号43kg/mQU70司机室要求全视野闭式司机室，室内用...
