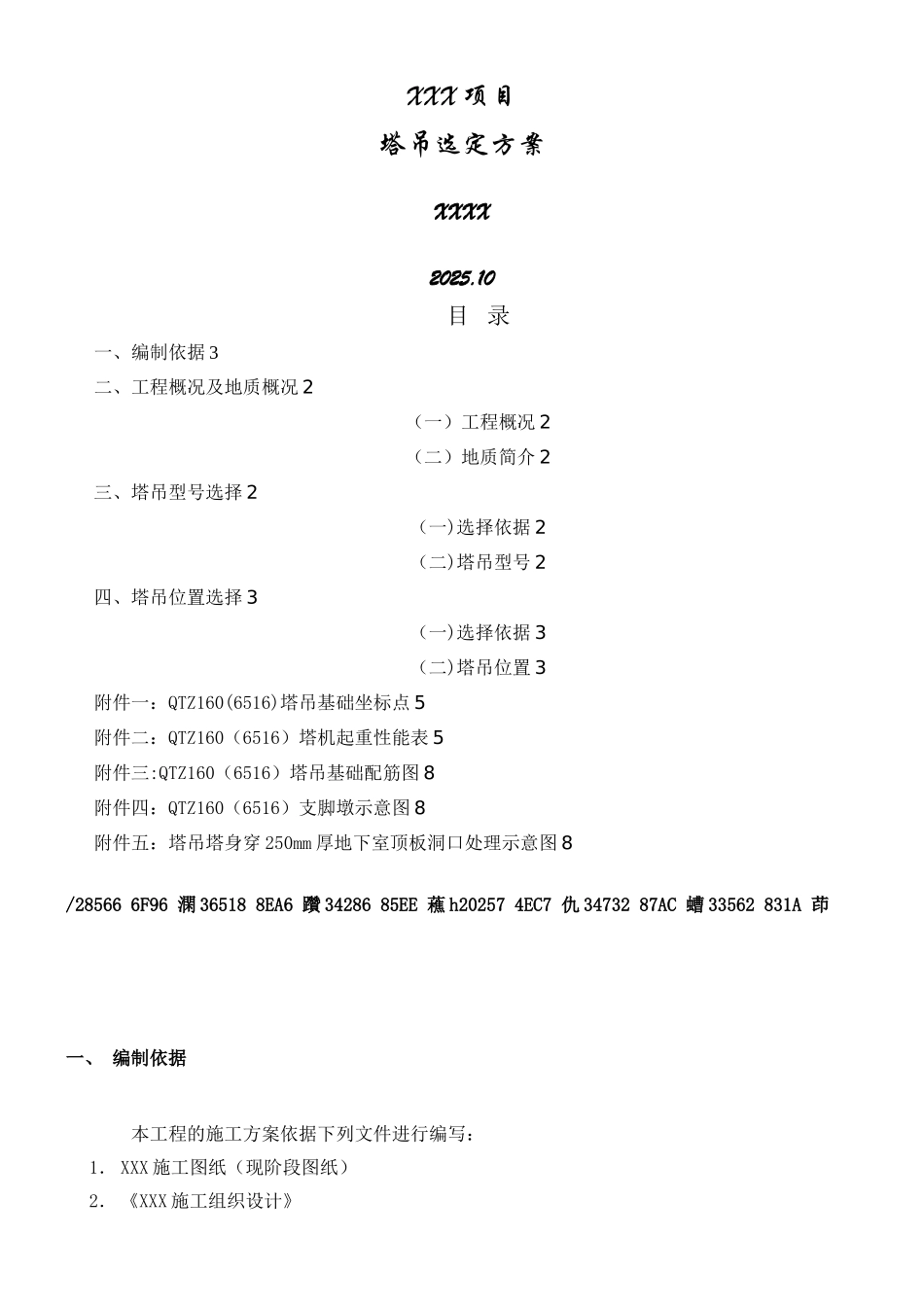

XXX 项目塔吊选定方案XXXX2025.10目 录一、编制依据 3二、工程概况及地质概况 2（一）工程概况 2（二）地质简介 2三、塔吊型号选择 2（一)选择依据 2（二)塔吊型号 2四、塔吊位置选择 3（一)选择依据 3（二)塔吊位置 3附件一：QTZ160(6516)塔吊基础坐标点 5附件二：QTZ160（6516）塔机起重性能表 5附件三:QTZ160（6516）塔吊基础配筋图 8附件四：QTZ160（6516）支脚墩示意图 8附件五：塔吊塔身穿 250mm 厚地下室顶板洞口处理示意图 8/28566 6F96 澖 36518 8EA6 躦 34286 85EE 藮 h20257 4EC7 仇 34732 87AC 螬 33562 831A 茚一、 编制依据 本工程的施工方案依据下列文件进行编写：1． XXX 施工图纸（现阶段图纸）2． 《XXX 施工组织设计》3． 《建筑机械使用安全技术规程》(JGJ33-2025) 二、工程概况及地质概况（一）工程概况XXX(二）地质简介XXX三、塔吊型号选择（一)选择依据1、满足施工需要本方案编制依据阶段现阶段设计图纸，二层底板、三层底板为装配式预制桁架板与现浇混凝土板相结合的施工方式（投标时为 PK 预应力叠合楼板)，计算得出端头一块桁架板5200*2610*70mm 自重约 2。5t，对塔吊端头起重量要求较高。故选用起重力矩较大的塔吊。2、安全经济(二）塔吊型号根据现场实际情况，本工程东西方向长度约为 47.5m，南北方向长度约 81。1m，建筑高度13m。地面标高为 35.40～36.10m.现场拟布置 1 台塔吊.根据建设单位要求，主楼一层结构顶板、二层结构顶板为桁架板，构件自重较大，故选用 1 台 55m 臂长的 QTZ160(6516）塔吊。塔机技术性能表20252 4E72 乲+38389 95F5 闵 29821 747D 瑽 31160 79B8 禸 22315 572B 圫类别 型号QTZ160（6516）大臂半径(m）55额定起重力矩（t.M)160最大起重量（t）10工作最大幅度(m）55起升高度（独立式/附着式 m）51。8/169起升速度 m/min二倍率 106回转速度 r/min0.61变幅速度 m/min5637411 9223 鈣］29374 72BE 犾 27142 6A06 樆 K]27588 6BC4 毄 26418 6732 朲顶升速度 m/min0.45四、塔吊位置选择（一）选择依据1、满足施工需要2、安全经济3、对拟建建筑物或周围已有建筑物影响最小。（二）塔吊位置根据现场实际，本工程场地狭小，东侧紧邻泺文路,南侧为济南城管办公室，北侧紧邻三合街及 5-7 层砖混住宅楼，西侧紧邻山东省经贸委宿舍楼.拟在施工现场南侧设置临时加工区，东侧为现场施工道路。因 场 地 狭...
