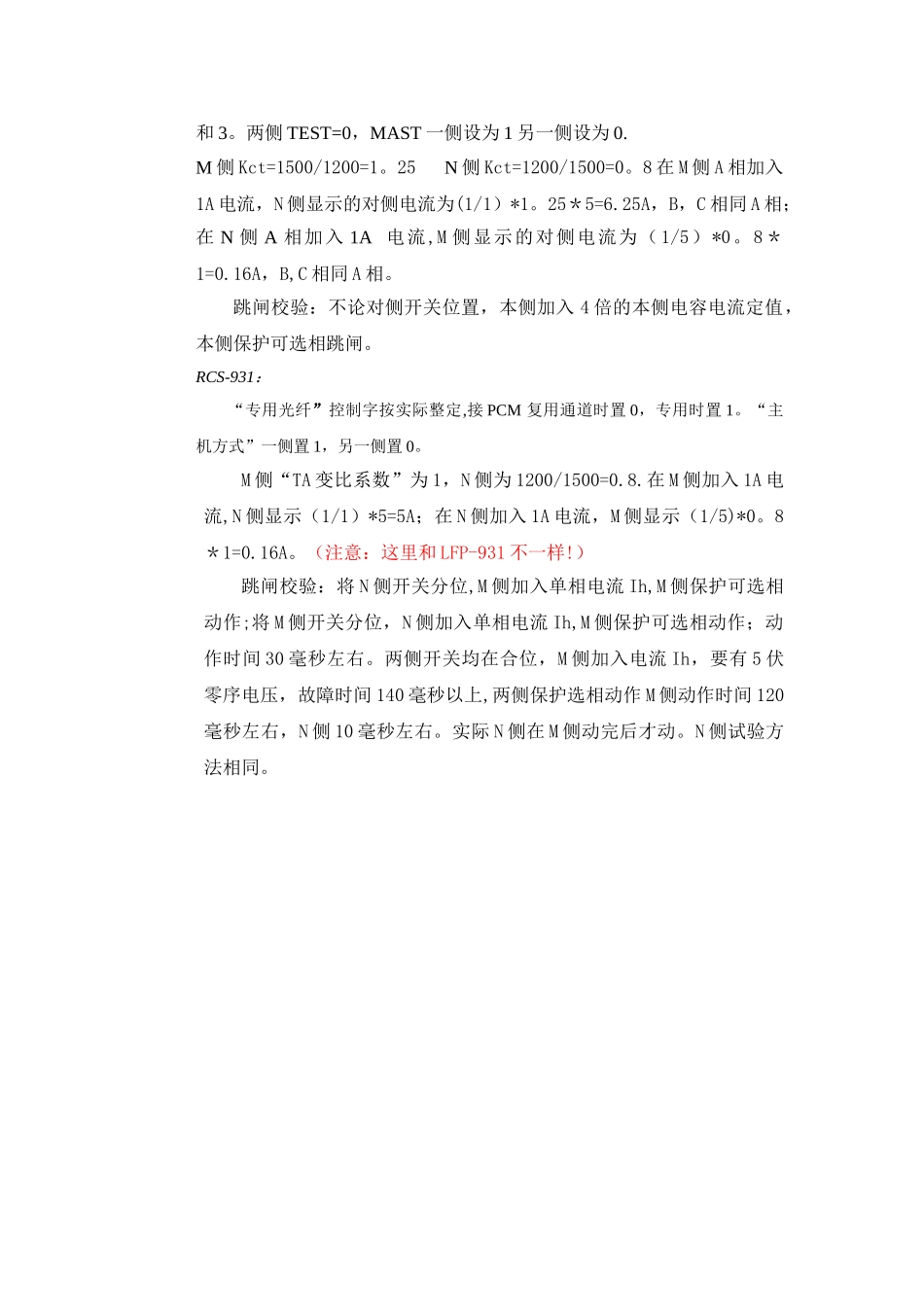

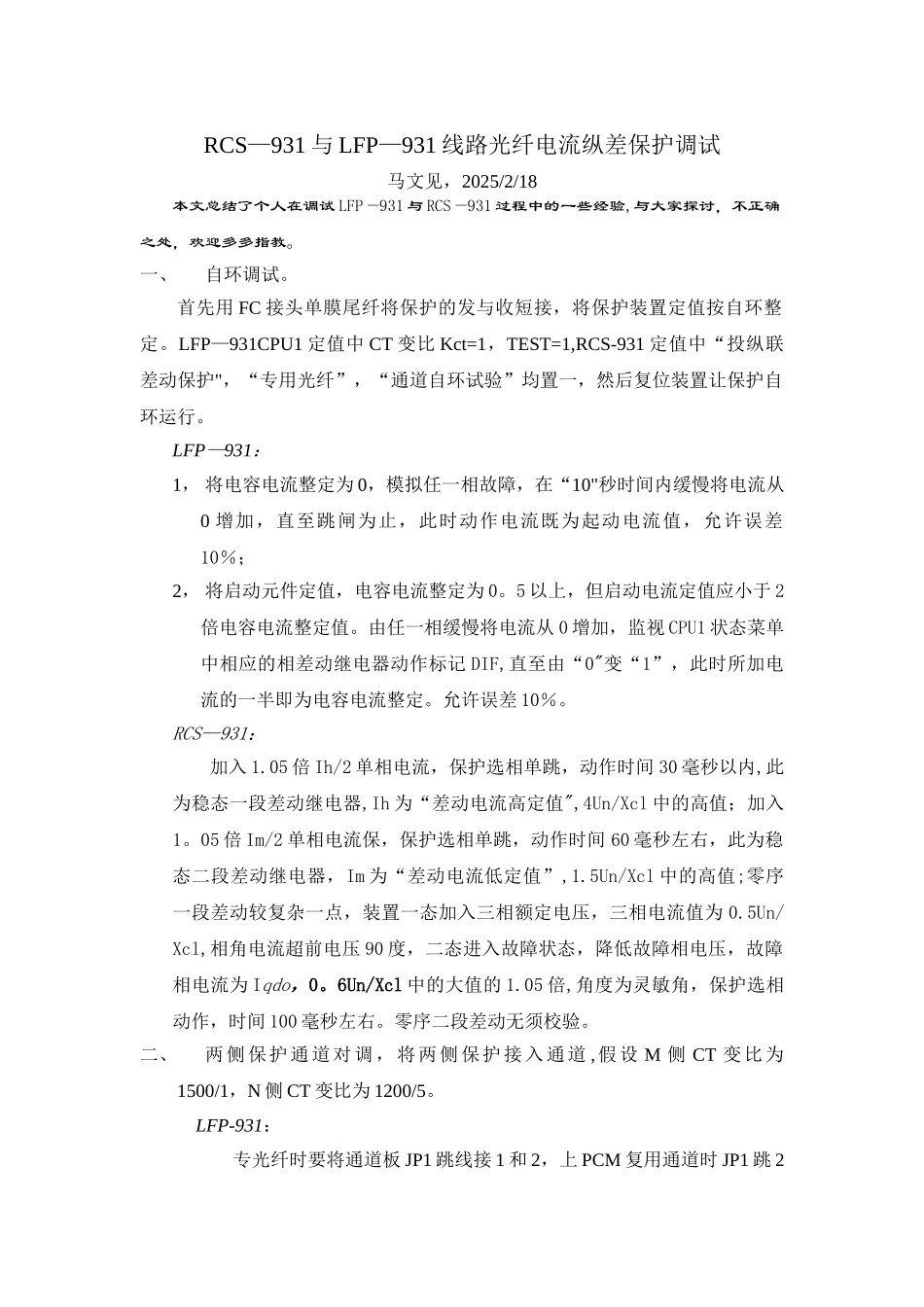

RCS—931 与 LFP—931 线路光纤电流纵差保护调试马文见,2025/2/18本文总结了个人在调试 LFP—931 与 RCS—931 过程中的一些经验,与大家探讨,不正确之处,欢迎多多指教。一、自环调试。首先用 FC 接头单膜尾纤将保护的发与收短接,将保护装置定值按自环整定。LFP—931CPU1 定值中 CT 变比 Kct=1,TEST=1,RCS-931 定值中“投纵联差动保护",“专用光纤”,“通道自环试验”均置一,然后复位装置让保护自环运行。LFP—931:1, 将电容电流整定为 0,模拟任一相故障,在“10"秒时间内缓慢将电流从0 增加,直至跳闸为止,此时动作电流既为起动电流值,允许误差10%;2, 将启动元件定值,电容电流整定为 0。5 以上,但启动电流定值应小于 2倍电容电流整定值。由任一相缓慢将电流从 0 增加,监视 CPU1 状态菜单中相应的相差动继电器动作标记 DIF,直至由“0"变“1”,此时所加电流的一半即为电容电流整定。允许误差 10%。RCS—931:加入 1.05 倍 Ih/2 单相电流,保护选相单跳,动作时间 30 毫秒以内,此为稳态一段差动继电器,Ih 为“差动电流高定值",4Un/Xcl 中的高值;加入1。05 倍 Im/2 单相电流保,保护选相单跳,动作时间 60 毫秒左右,此为稳态二段差动继电器,Im 为“差动电流低定值”,1.5Un/Xcl 中的高值;零序一段差动较复杂一点,装置一态加入三相额定电压,三相电流值为 0.5Un/Xcl,相角电流超前电压 90 度,二态进入故障状态,降低故障相电压,故障相电流为 Iqdo,0。6Un/Xcl 中的大值的 1.05 倍,角度为灵敏角,保护选相动作,时间 100 毫秒左右。零序二段差动无须校验。二、两侧保护通道对调,将两侧保护接入通道 ,假设 M 侧 CT 变比为1500/1,N 侧 CT 变比为 1200/5。LFP-931:专光纤时要将通道板 JP1 跳线接 1 和 2,上 PCM 复用通道时 JP1 跳 2和 3。两侧 TEST=0,MAST 一侧设为 1 另一侧设为 0.M 侧 Kct=1500/1200=1。25 N 侧 Kct=1200/1500=0。8 在 M 侧 A 相加入1A 电流,N 侧显示的对侧电流为(1/1)*1。25*5=6.25A,B,C 相同 A 相;在 N 侧 A 相加入 1A 电流,M 侧显示的对侧电流为( 1/5)*0。8*1=0.16A,B,C 相同 A 相。跳闸校验:不论对侧开关位置,本侧加入 4 倍的本侧电容电流定值,本侧保护可选相跳闸。RCS-931:“专用光纤”控制字按实际整定,接 PCM 复用通道时置 0,专用时置 1。“主机方式”一侧置 1,另一...
