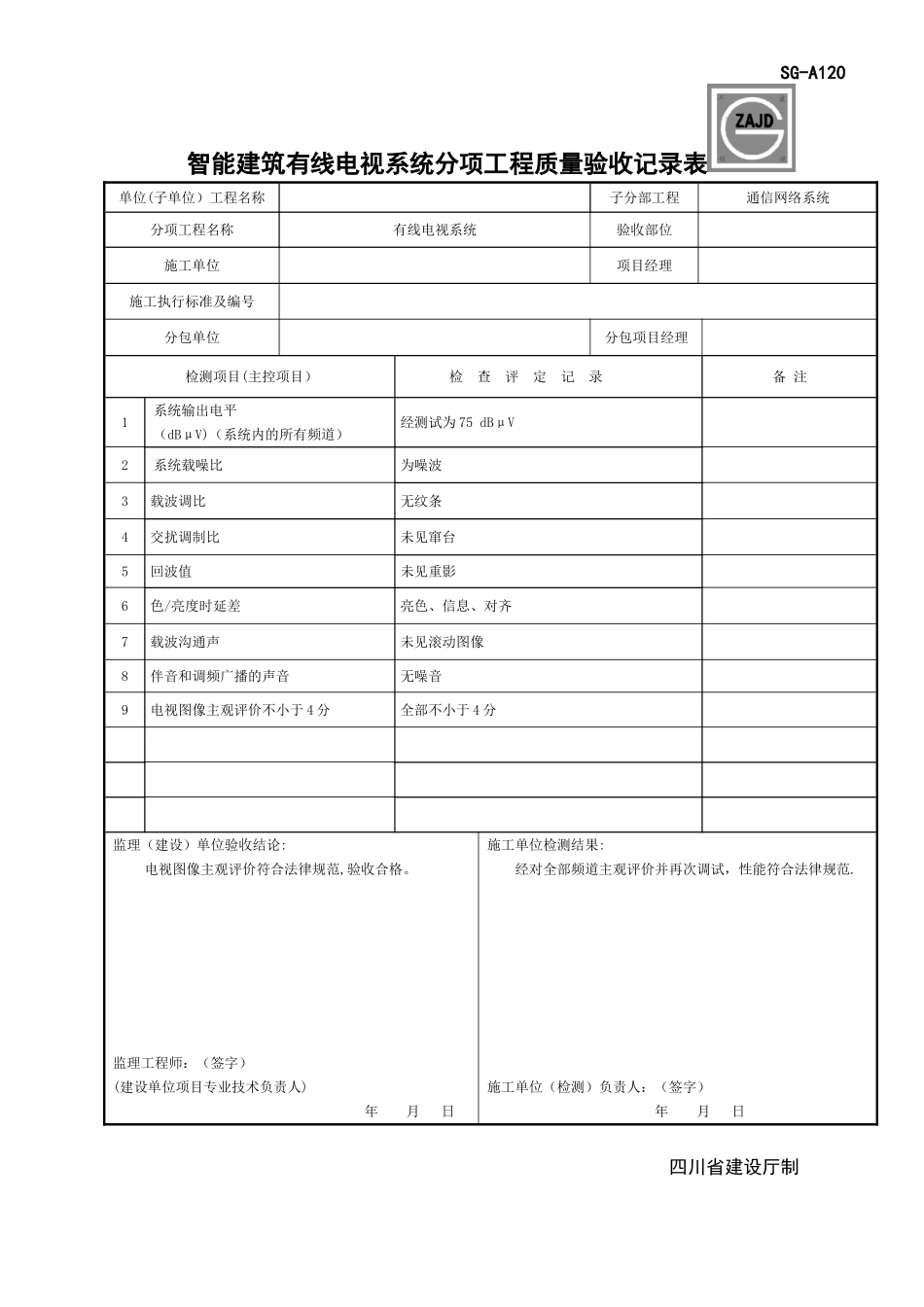

SG-A120智能建筑有线电视系统分项工程质量验收记录表单位(子单位）工程名称子分部工程通信网络系统分项工程名称有线电视系统验收部位施工单位项目经理施工执行标准及编号分包单位分包项目经理检测项目(主控项目） 检 查 评 定 记 录备 注1系统输出电平（dBμV)（系统内的所有频道）经测试为 75 dBμV2系统载噪比为噪波3载波调比无纹条4交扰调制比未见窜台5回波值未见重影6色/亮度时延差亮色、信息、对齐7载波沟通声未见滚动图像8伴音和调频广播的声音无噪音9电视图像主观评价不小于 4 分全部不小于 4 分监理（建设）单位验收结论: 电视图像主观评价符合法律规范,验收合格。监理工程师：（签字）(建设单位项目专业技术负责人) 年 月 日施工单位检测结果: 经对全部频道主观评价并再次调试，性能符合法律规范.施工单位（检测）负责人：（签字）年 月 日四川省建设厅制SG—A120 填写说明一、本表由施工方填写，对电视技术指标进行主观评价‘监理单位按总频道的 10﹪抽样。二、序号 1 应用仪器测试,60～80dBμV 为合格.施工及检测中常用的仪器有:① 场强仪如德国“佳力”APM320H、APM7455AT；国产有“德力”“中孚”“彬田等系列；②信号发生器 PD5380A、XT14 等；③扫描仪 BT、NW、SWOB5;④ 频谱分析仪；⑤示波器；⑥解调器;⑦ 测量放大器;⑧ 衰减器；⑨滤波器；⑩驻波比电桥。 三、序号 2～5 是对电视主要技术指标主观评价,无经仪器检测（对中心规模而言）主观标准如下：系统载噪比 无噪波，印无“雪花”载波调比 图像中无垂直、倾斜、水平条纹交扰调制比 图像中无移动、垂直或斜图案，即无“窜台”回波值 图像中无沿水平方向在右边一条或多条软廊线,而无“重影”色/亮度时延差 图像中色、信息对其,即无“彩色鬼影”载波沟通声 图像中无上下移动的水平条纹，即无“滚动"现象伴音和调频 无背景噪音四、序号 9 为电视图像质量的主观评价，每个频道均应满足？图像上稍可觉察的损伤和干扰，但令人讨厌为 4 份.五、检测参照 CECS182 第 4.5 条。
