smw工法桩施工工艺

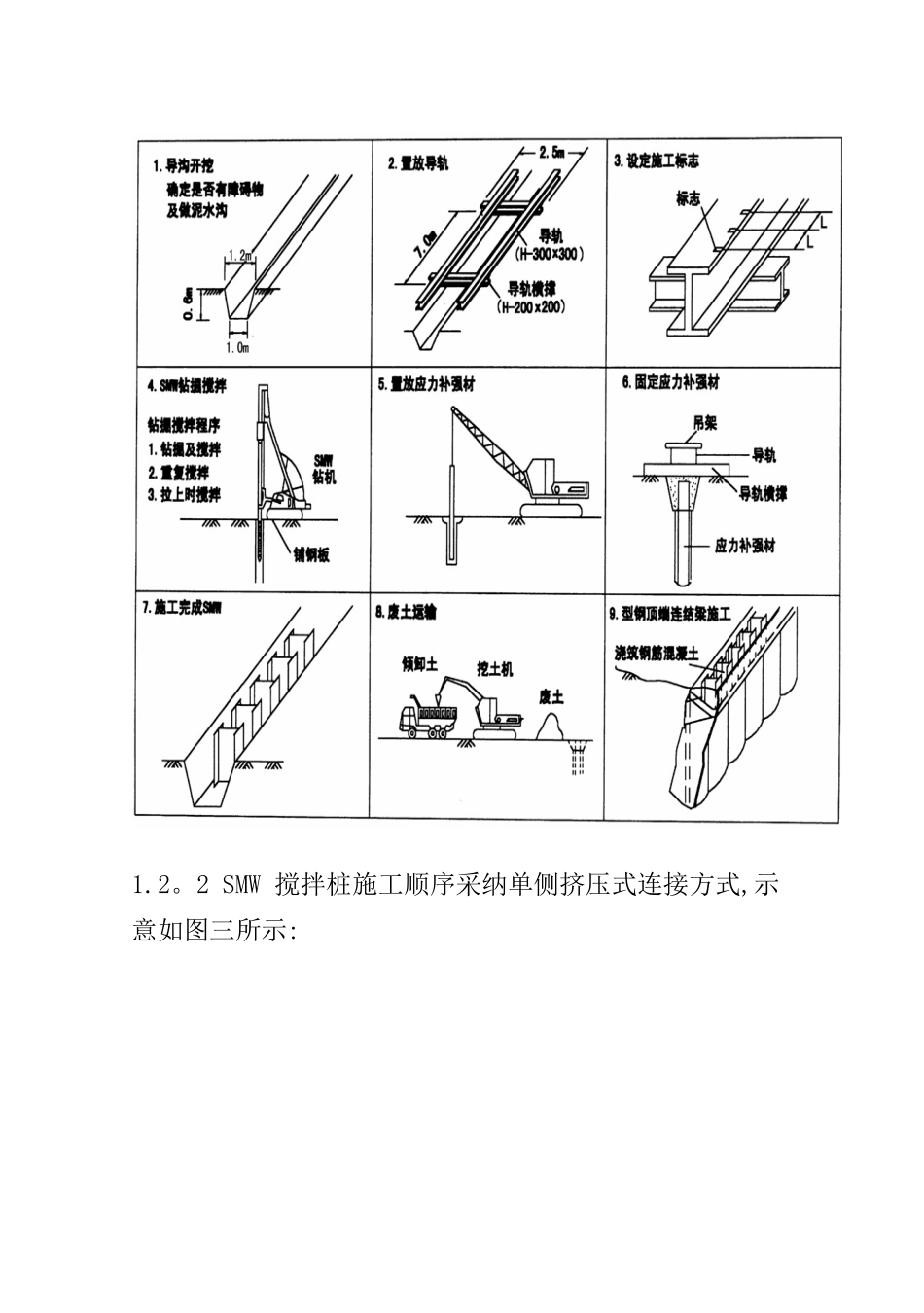

1 SMW 工法的施工工艺1。1 SMW 工法的施工工艺流程见图1。2 施工要点工艺流程如下图（图一）.SMW 工法施工工序示意图（图二）1.2。2 SMW 搅拌桩施工顺序采纳单侧挤压式连接方式,示意如图三所示:5。1。3 障碍物清理因该工法要求连续施工，故在施工前应对围护施工区域地下障碍物进行探测清理，以保证施工顺利进行，减少施工冷缝的数量 。5。1。4 测量放线根据设计院提供的边轴线基准点、围护平面布置图。按图纸尺寸放出围护桩边线和控制线,设立临时控制标志,做好技术复核单，提请监理验收。5。1.5 开挖沟槽根据基坑围护边线用0.4m3 挖机开挖槽沟，沟槽尺寸为1000×1000mm，并清除地下障碍物,开挖沟槽土体应及时处理，以保证SMW 工法正常施工。5.1.6 桩机就位由当班班长统一指挥桩机就位，桩机下铺设钢板，移动前看清上、下、左、右各方面的情况,发现有障碍物应及时清除，移动结束后检查定位情况并及时纠正；桩机应平稳、平正，并用经纬仪或线锤进行观测以确保钻机的垂直度;三轴水泥搅拌桩桩位定位偏差应小于20mm。成桩后桩中心偏位不得超过50mm，桩身垂直度偏差不得超过1/150。5。1。7 水泥土配合比根据SMW 工法的特点, 水泥土配比的技术要求如下：a、 设计合理的水泥浆液及水灰比，使其确保水泥土强度的同时,在插入型钢时,尽量使型钢靠自重插入。若型钢靠自重仍不能顺利到位，则略微施加外力，使型钢插入到规定位置.b、 水泥掺入比的设计，必须确保水泥土强度,降低土体置换率，减轻施工时环境的扰动影响。c、 水泥土和涂有隔离层的型钢具有良好的握箍力，确保水泥土和型钢发挥复合效应，起到共同止水挡土的效果,并制造良好的型钢上拔回收条件，即在上拔型钢时隔离涂层易损坏,产生一定的隔离层间隙。d、根据设计要求并结合工程实际情况确定其基本配合比为：水灰比为1。5~1.8；32.5 级普通硅酸水泥掺量为20%,每立方米水泥掺量为360kg,根据现场实际情况调整。e、SMW 搅拌桩施工时每班组需做试块同条件养护，28 天强度应达到1。0Mpa。5.1.8 制备水泥浆液及浆液注入在施工现场搭建拌浆施工平台，平台附近搭建水泥库,在开机前按要求进行水泥浆液的搅制。将配制好的水泥浆送入贮浆桶内备用.水泥浆配制好后,停滞时间不超过2 小时，搭接施工的相邻搅拌桩施工间隔不超过10 小时.注浆时通过2 台注浆泵2 条管路同Y 型接头从 口混合注入。注浆压力：4-6 Mpa,注浆流量:150-200L/min/每台.5。1。9 钻进搅拌三轴水泥搅拌桩在下沉和...
