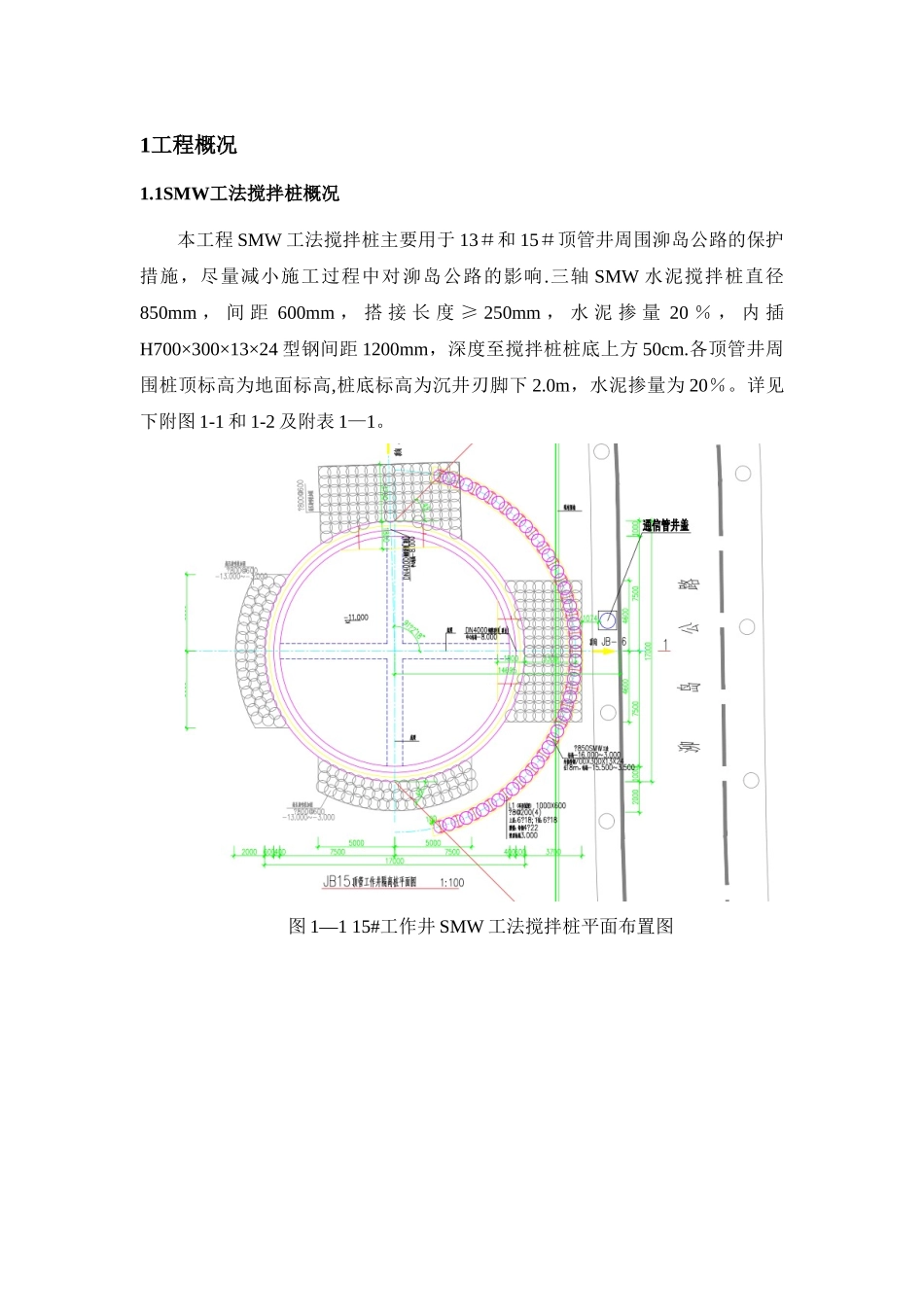

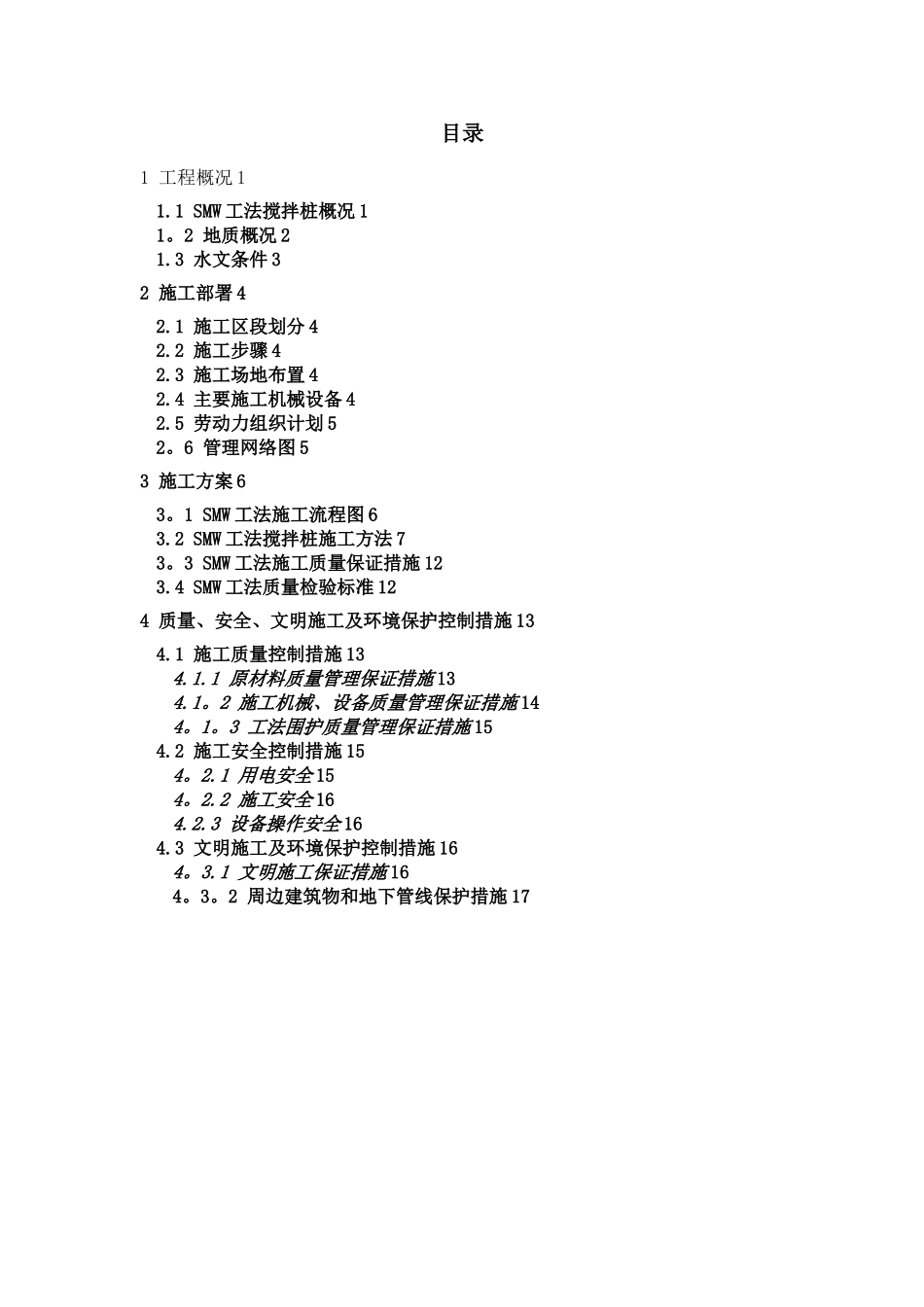

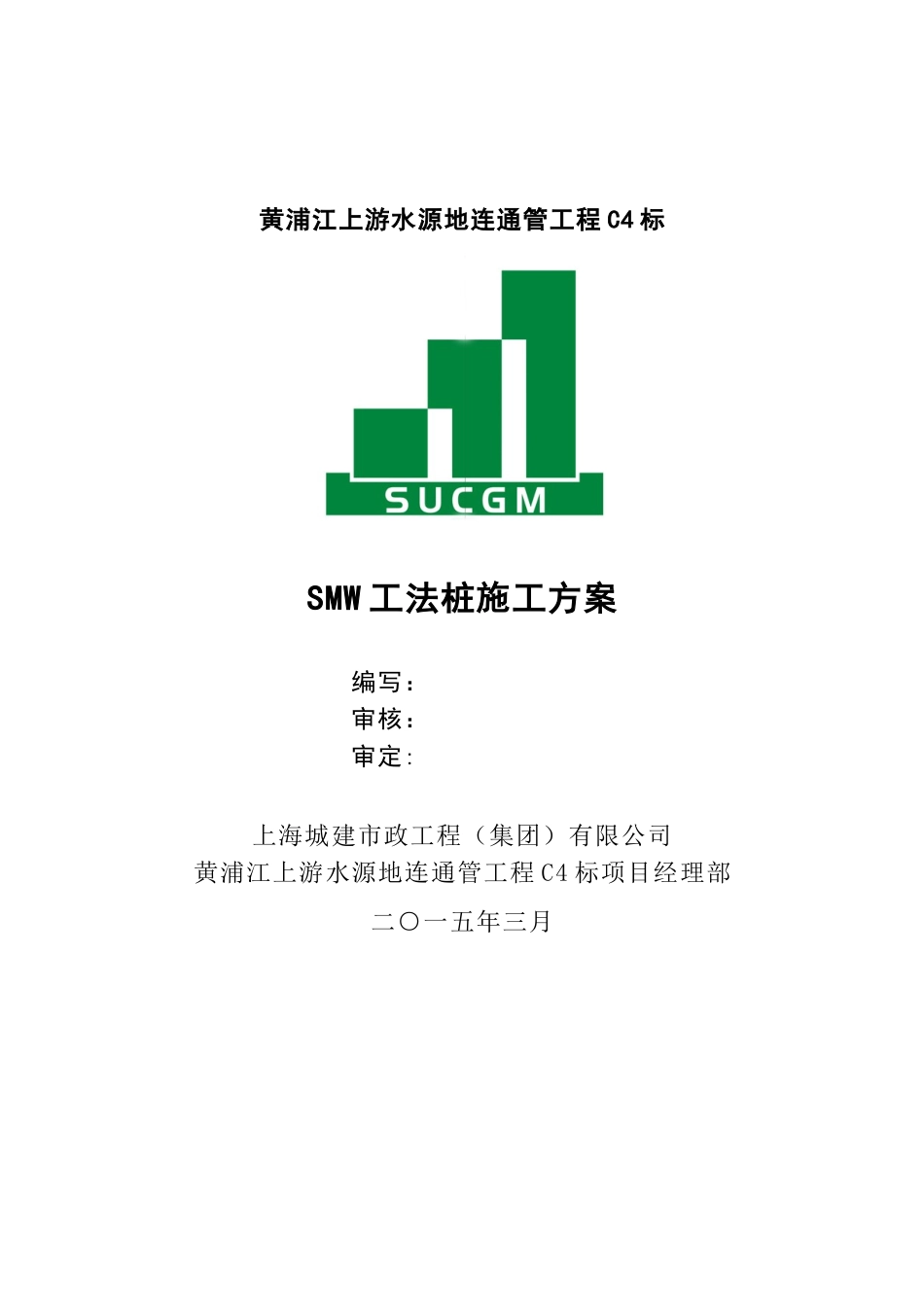

黄浦江上游水源地连通管工程 C4 标SMW 工法桩施工方案编写：审核：审定:上海城建市政工程（集团）有限公司黄浦江上游水源地连通管工程 C4 标项目经理部二○一五年三月目录1 工程概况 11.1 SMW 工法搅拌桩概况 11。2 地质概况 21.3 水文条件 32 施工部署 42.1 施工区段划分 42.2 施工步骤 42.3 施工场地布置 42.4 主要施工机械设备 42.5 劳动力组织计划 52。6 管理网络图 53 施工方案 63。1 SMW 工法施工流程图 63.2 SMW 工法搅拌桩施工方法 73。3 SMW 工法施工质量保证措施 123.4 SMW 工法质量检验标准 124 质量、安全、文明施工及环境保护控制措施 134.1 施工质量控制措施 134.1.1 原材料质量管理保证措施 134.1。2 施工机械、设备质量管理保证措施 144。1。3 工法围护质量管理保证措施 154.2 施工安全控制措施 154。2.1 用电安全 154。2.2 施工安全 164.2.3 设备操作安全 164.3 文明施工及环境保护控制措施 164。3.1 文明施工保证措施 164。3。2 周边建筑物和地下管线保护措施 171工程概况1.1SMW工法搅拌桩概况本工程 SMW 工法搅拌桩主要用于 13＃和 15＃顶管井周围泖岛公路的保护措施，尽量减小施工过程中对泖岛公路的影响.三轴 SMW 水泥搅拌桩直径850mm ， 间 距 600mm ， 搭 接 长 度 ≥ 250mm ， 水 泥 掺 量 20 ％ ， 内 插H700×300×13×24 型钢间距 1200mm，深度至搅拌桩桩底上方 50cm.各顶管井周围桩顶标高为地面标高,桩底标高为沉井刃脚下 2.0m，水泥掺量为 20％。详见下附图 1-1 和 1-2 及附表 1—1。图 1—1 15#工作井 SMW 工法搅拌桩平面布置图图 1-215＃工作井 SMW 工法搅拌桩剖面关系图表 1—1 SMW 工法搅拌桩环境保护范围井号位置桩顶标高（m)桩底标高(m）备注13＃沉井外侧 3.3m3.00—16。00泖岛公路及信息管线保护15#沉井外侧3。3m3。00-16。00泖岛公路及信息管线保护1.2 地质概况经勘察查明,在本次勘察深度范围(最深 65。0m）内的地基土为第四纪全新世 Q34～上更新世 Q22 的沉积层，主要由填土、粉性土、淤泥质土、黏性土、砂性土组成.根据地基土沉积年代、成因类型及物理力学性质差异，将场地沿线65。0m 深度范围内土层划分为 10 个主要层次，其中①、②、③、⑤、⑥、⑦、⑧、⑨层分别根据各自的土层特性分为若干亚层.各土层性质及分布情况见表2。2—1《地层特性表》所示.各层组组成、特征描述...
