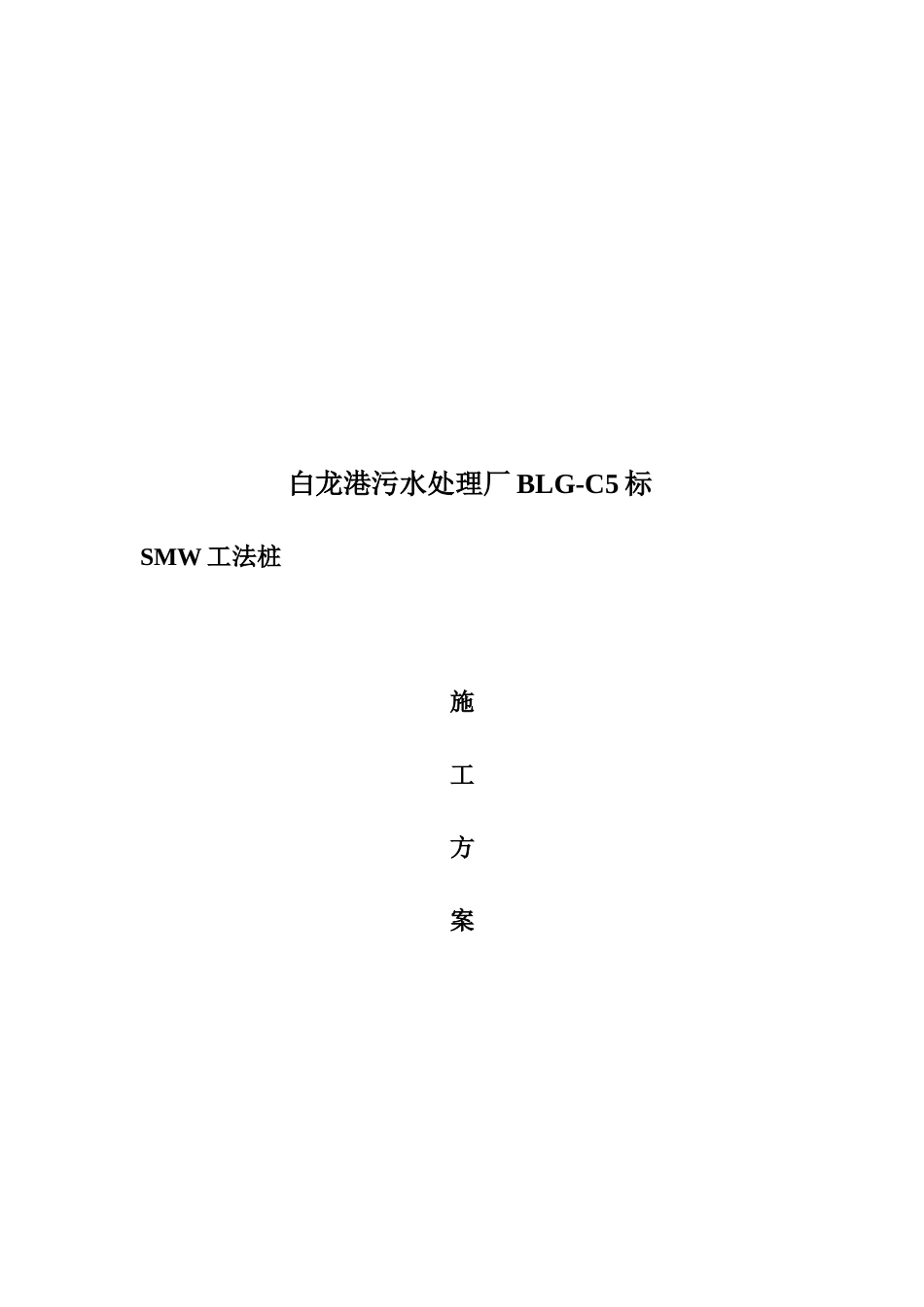

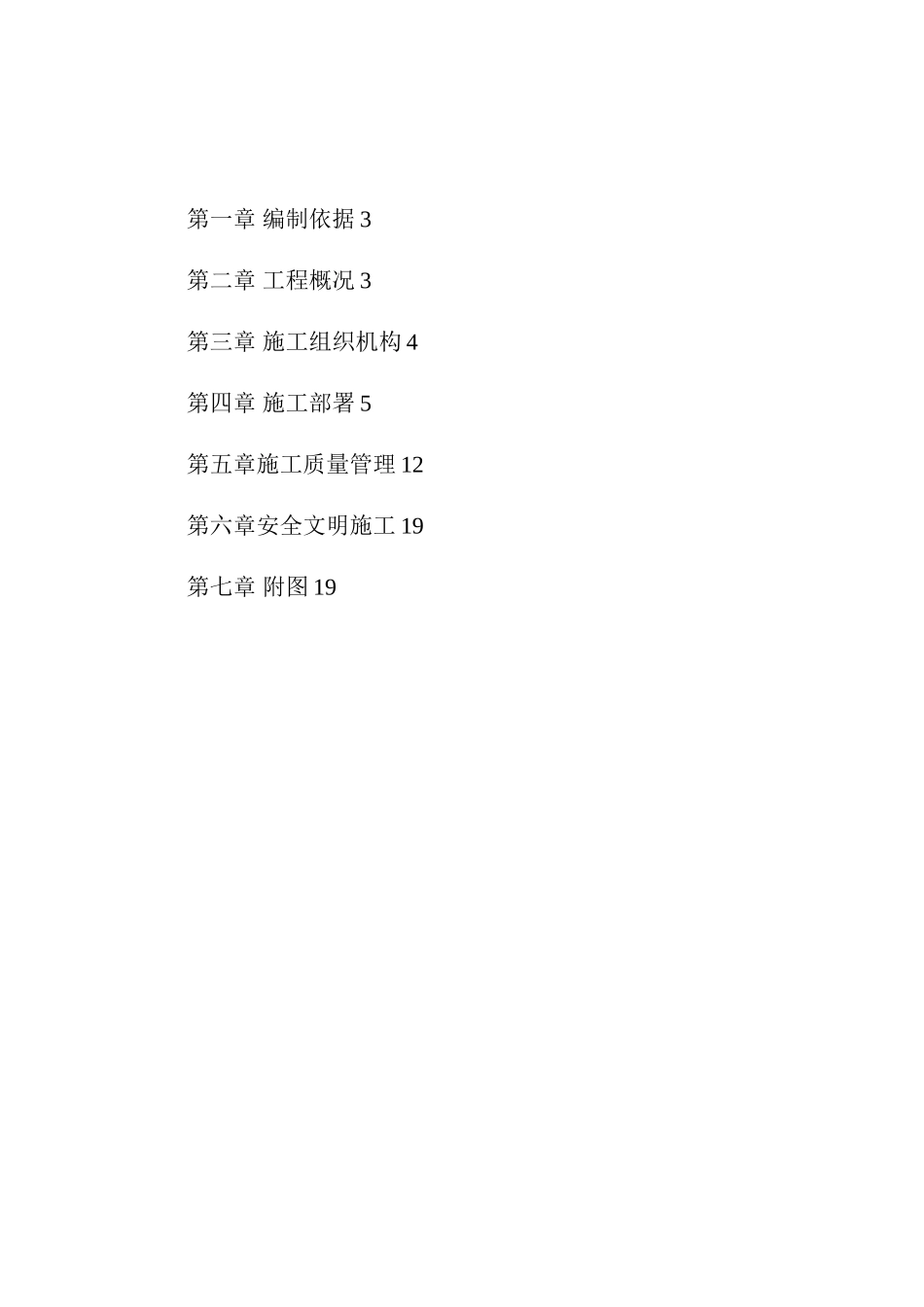

白龙港污水处理厂 BLG-C5 标SMW 工法桩施工方案目录第一章 编制依据 3第二章 工程概况 3第三章 施工组织机构 4第四章 施工部署 5第五章施工质量管理 12第六章安全文明施工 19第七章 附图 19第一章 编制依据1.1 编制依据1.1。1 工程施工设计图。1。1。2 工程《岩土工程勘察报告》。1.1.3 《建设工程施工现场供用电安全法律规范》GB50194—2025.1。1.4 《建筑地基处理技术法律规范》JGJ79-2025.1.1.5 《建筑地基基础设计法律规范》GB50007-20251.1。6《建筑地基基础工程施工法律规范》GB51004—20251。1.7《型钢水泥土搅拌墙技术规程》DGJ08—116-2025.1。1.8 我国现行 SMW 工法桩施工的有关规定。第二章 工程概况参建单位:工程投资单位：上海白龙港污水处理有限公司工程设计单位：上海市政工程设计讨论总院（集团 ) 有限公司 工程监理单位:上海上咨建设工程咨询有限公司工程施工单位：上海城建市政工程（集团）有限公司项目概况:上海市白龙港污水处理厂位于浦东新区合庆镇，北至张家浜，南部边界距凌白公路约 500 米，东至长江大堤,西至人民塘路，本工程为白龙港污水处理厂提标改造工程 BLG—C5 标生物反应池±0.000 相对于吴淞高程 4.400，基础采纳 PHC—C400 管桩，灌芯长度 3 米，结构类型框—剪结构。生物反应池基坑北侧围护结构采纳在止水帷幕双轴水泥轴搅拌桩内插 HM500×300×11×18 型钢,压顶采纳 1000×800 钢砼围檩，型钢长 12 米，打设长度约 158 米左右,具体相关见附图：第三章、施工组织机构1、管理人员配置管理机构图项目经理质量员技术负责：项目副经理：测量员安全员材料员资料员(2）管理人员序号岗位人数备注1项目经理1项目总负责人2项目副经理1全面负责该施工任务管理、协调工作3项目工程师1全面负责技术方案、技术指导4施工员2负责现场施工组织、协调、施工记录、技术交底5技术员2编制施工方案、现场技术指导6安全员2主管安全工作7设备员1设备采购、维修8测量员2负责定位放线及复核工作第四章、施工部署本工程工法桩主要分布在基坑(生物反应池)北侧,基坑北侧止水帷幕计划使用 1 台双轴水泥搅拌桩机进行施工，施工桩机由东向北施工。H 型钢搭设顺序同上。1、工程量统计本工程基坑（生物反应池）北侧双轴搅拌桩止水帷幕约 160 幅，详细统计如下表:序号部位长度(m)数量备注1H 型钢12约 300 根2止水帷幕12约 160 幅3钢砼围檩158/注：具体根据现场实际情况2 、SMW 工法桩...
