SVG--功能规范要求和试验项目

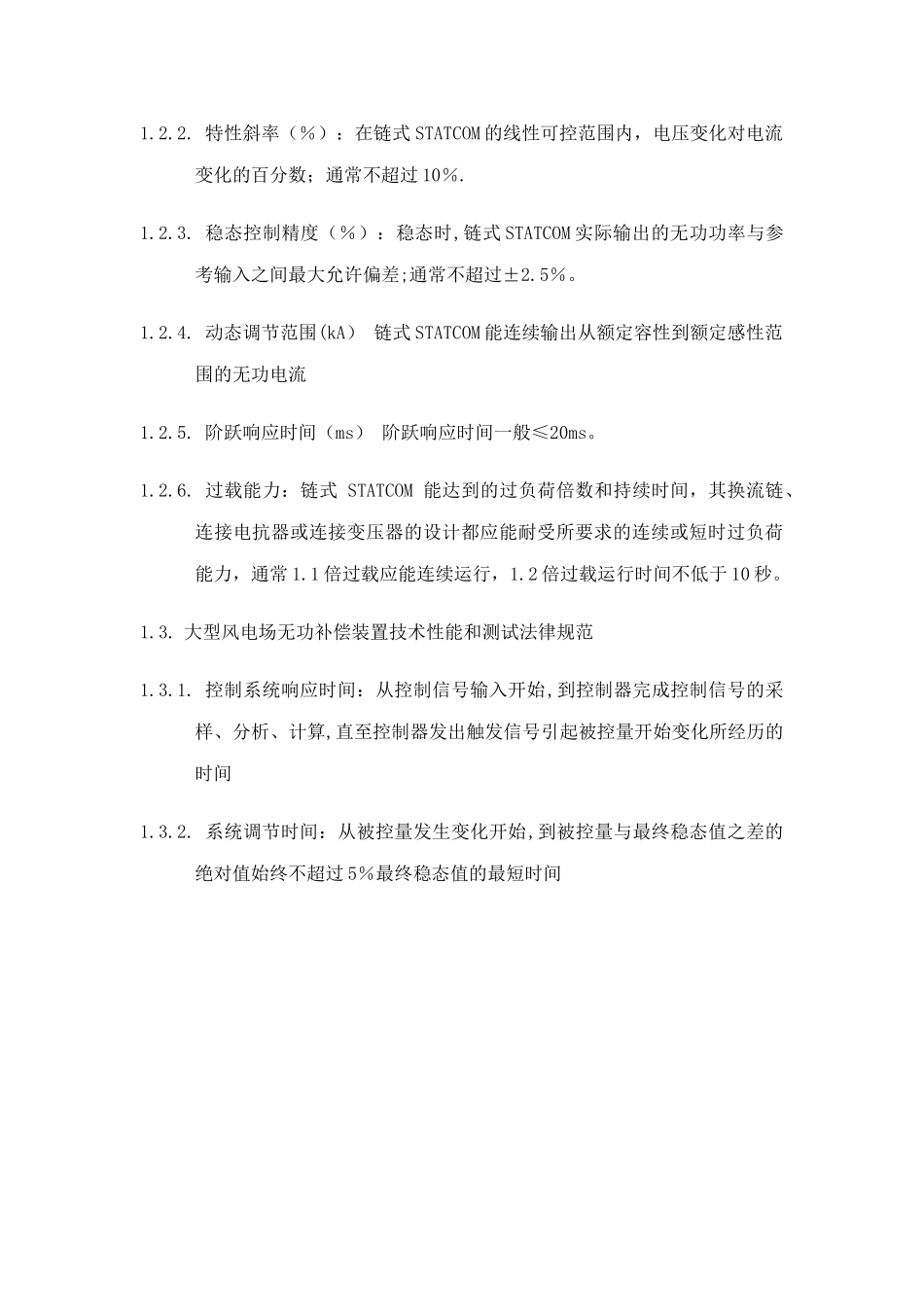

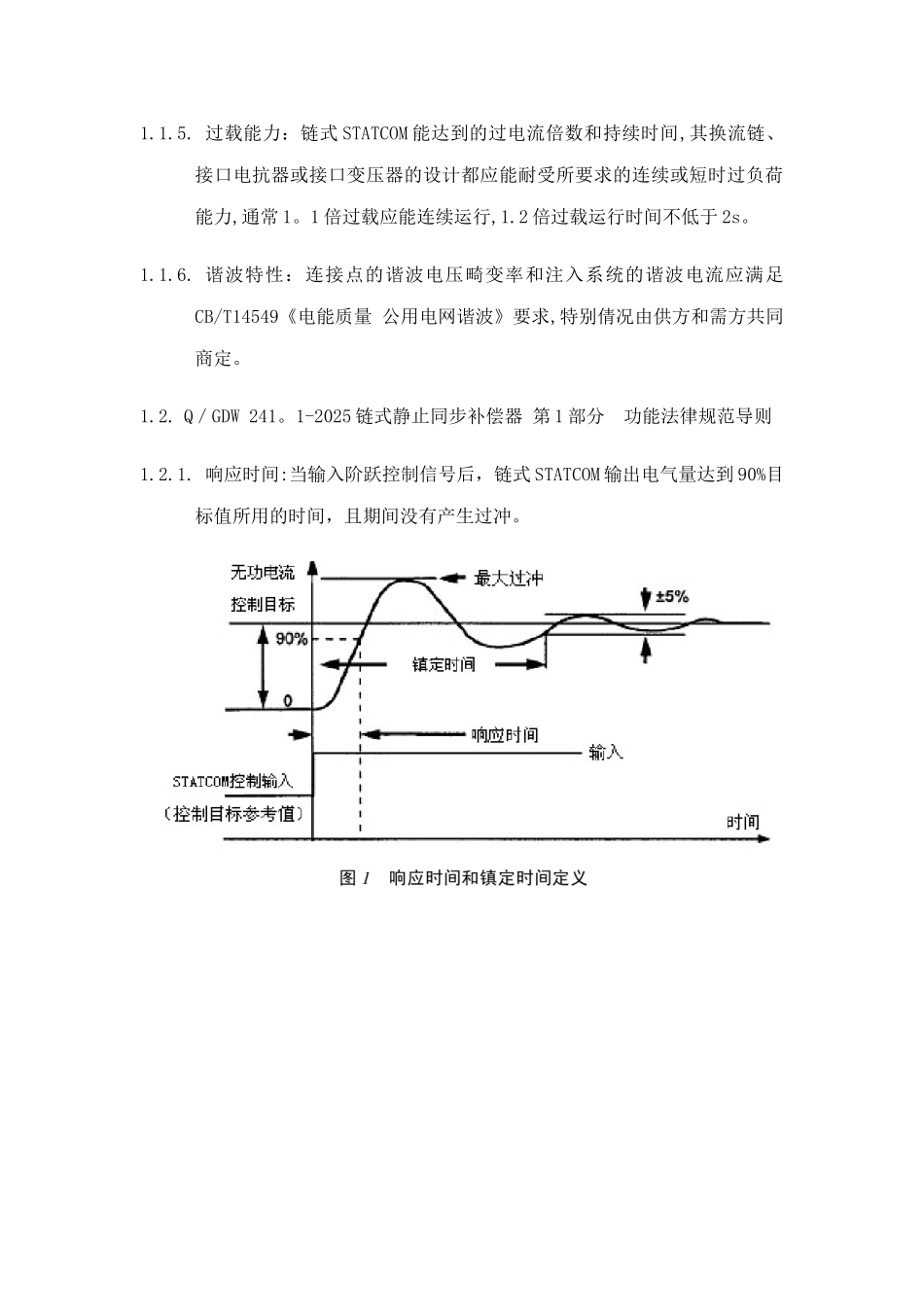

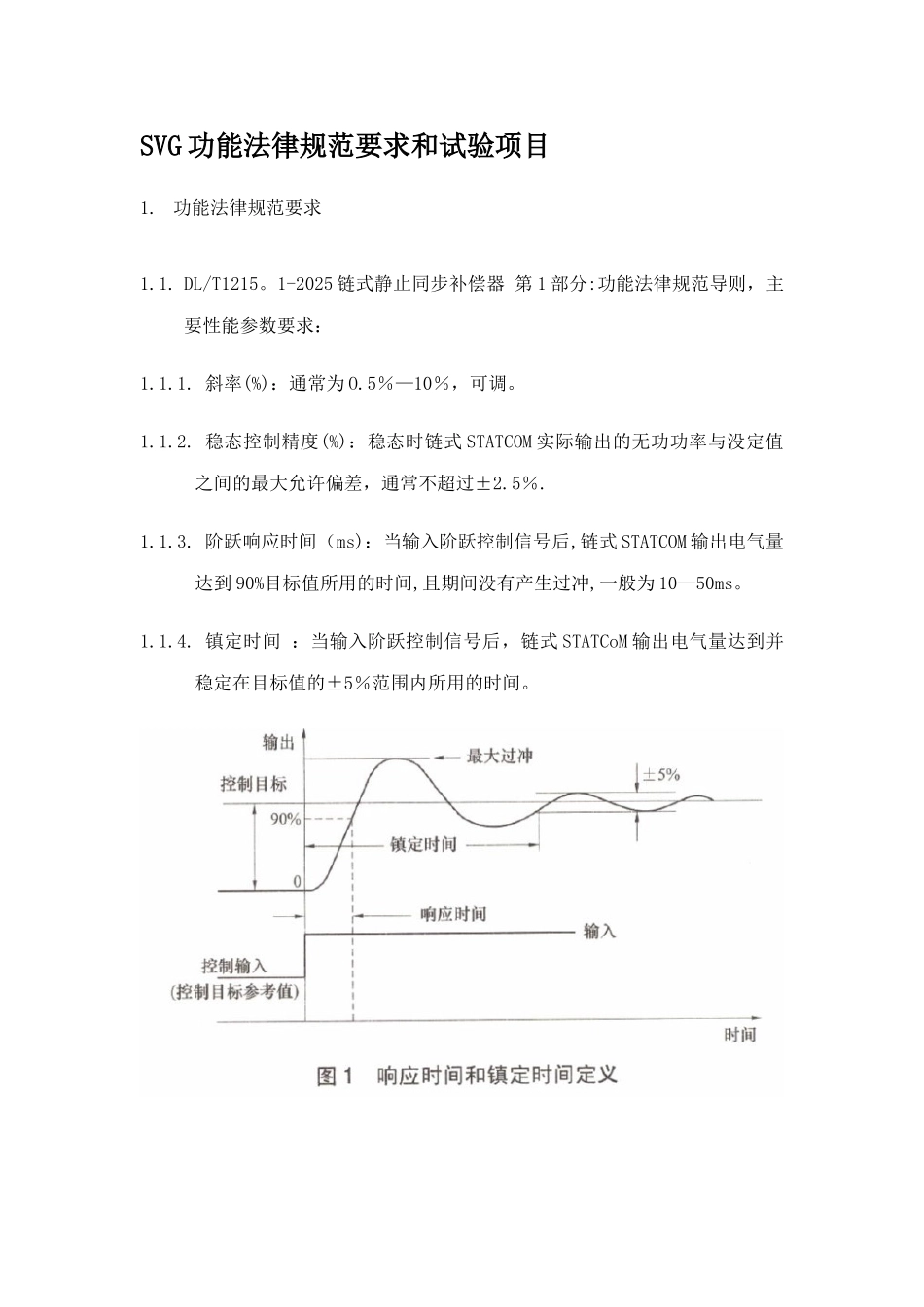

SVG 功能法律规范要求和试验项目1. 功能法律规范要求1.1. DL/T1215。1-2025 链式静止同步补偿器 第 1 部分:功能法律规范导则，主要性能参数要求：1.1.1. 斜率(%)：通常为 O.5％—10％，可调。1.1.2. 稳态控制精度(%)：稳态时链式 STATCOM 实际输出的无功功率与没定值之间的最大允许偏差，通常不超过±2.5％.1.1.3. 阶跃响应时间（ms)：当输入阶跃控制信号后,链式 STATCOM 输出电气量达到 90%目标值所用的时间,且期间没有产生过冲,一般为 10—50ms。1.1.4. 镇定时间 ：当输入阶跃控制信号后，链式 STATCoM 输出电气量达到并稳定在目标值的±5％范围内所用的时间。1.1.5. 过载能力：链式 STATCOM 能达到的过电流倍数和持续时间,其换流链、接口电抗器或接口变压器的设计都应能耐受所要求的连续或短时过负荷能力,通常 1。1 倍过载应能连续运行,1.2 倍过载运行时间不低于 2s。1.1.6. 谐波特性：连接点的谐波电压畸变率和注入系统的谐波电流应满足CB/T14549《电能质量 公用电网谐波》要求,特别倩况由供方和需方共同商定。1.2. Q／GDW 241。1-2025 链式静止同步补偿器 第 1 部分 功能法律规范导则1.2.1. 响应时间:当输入阶跃控制信号后，链式 STATCOM 输出电气量达到 90%目标值所用的时间，且期间没有产生过冲。1.2.2. 特性斜率（％）：在链式 STATCOM 的线性可控范围内，电压变化对电流变化的百分数；通常不超过 10％.1.2.3. 稳态控制精度（％）：稳态时,链式 STATCOM 实际输出的无功功率与参考输入之间最大允许偏差;通常不超过±2.5％。1.2.4. 动态调节范围(kA） 链式 STATCOM 能连续输出从额定容性到额定感性范围的无功电流1.2.5. 阶跃响应时间（ms） 阶跃响应时间一般≤20ms。1.2.6. 过载能力：链式 STATCOM 能达到的过负荷倍数和持续时间，其换流链、连接电抗器或连接变压器的设计都应能耐受所要求的连续或短时过负荷能力，通常 1.1 倍过载应能连续运行，1.2 倍过载运行时间不低于 10 秒。1.3. 大型风电场无功补偿装置技术性能和测试法律规范1.3.1. 控制系统响应时间：从控制信号输入开始,到控制器完成控制信号的采样、分析、计算,直至控制器发出触发信号引起被控量开始变化所经历的时间1.3.2. 系统调节时间：从被控量发生变化开始,到被控量与最终稳态值之差的绝对值始终不超过 5％最终稳态值的最短时间ΔIQ 为阶跃量，通常不小于额定值的±30％；1.3.3. 恒无功运行方式且系统...
