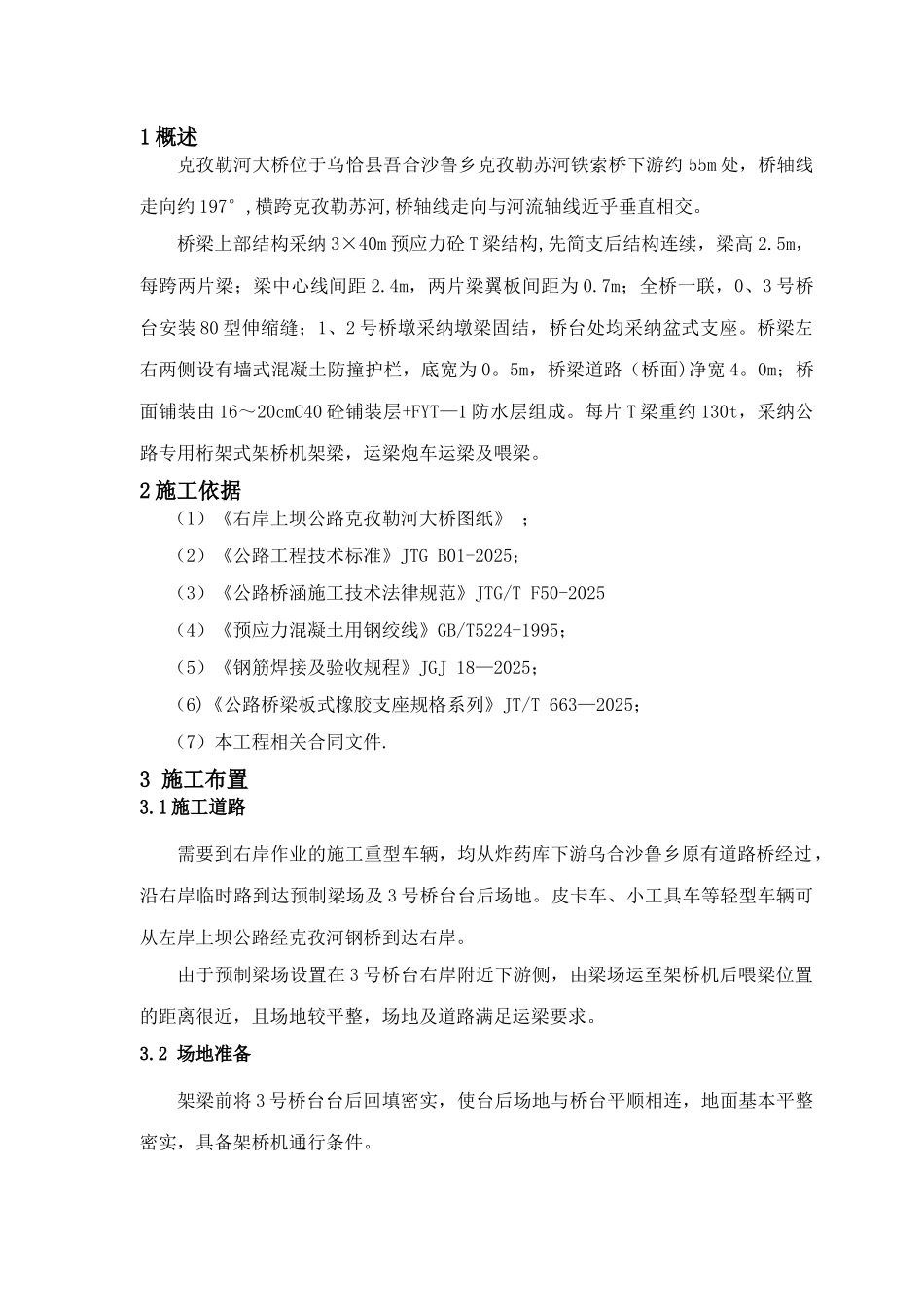

T梁架设专项施工方案

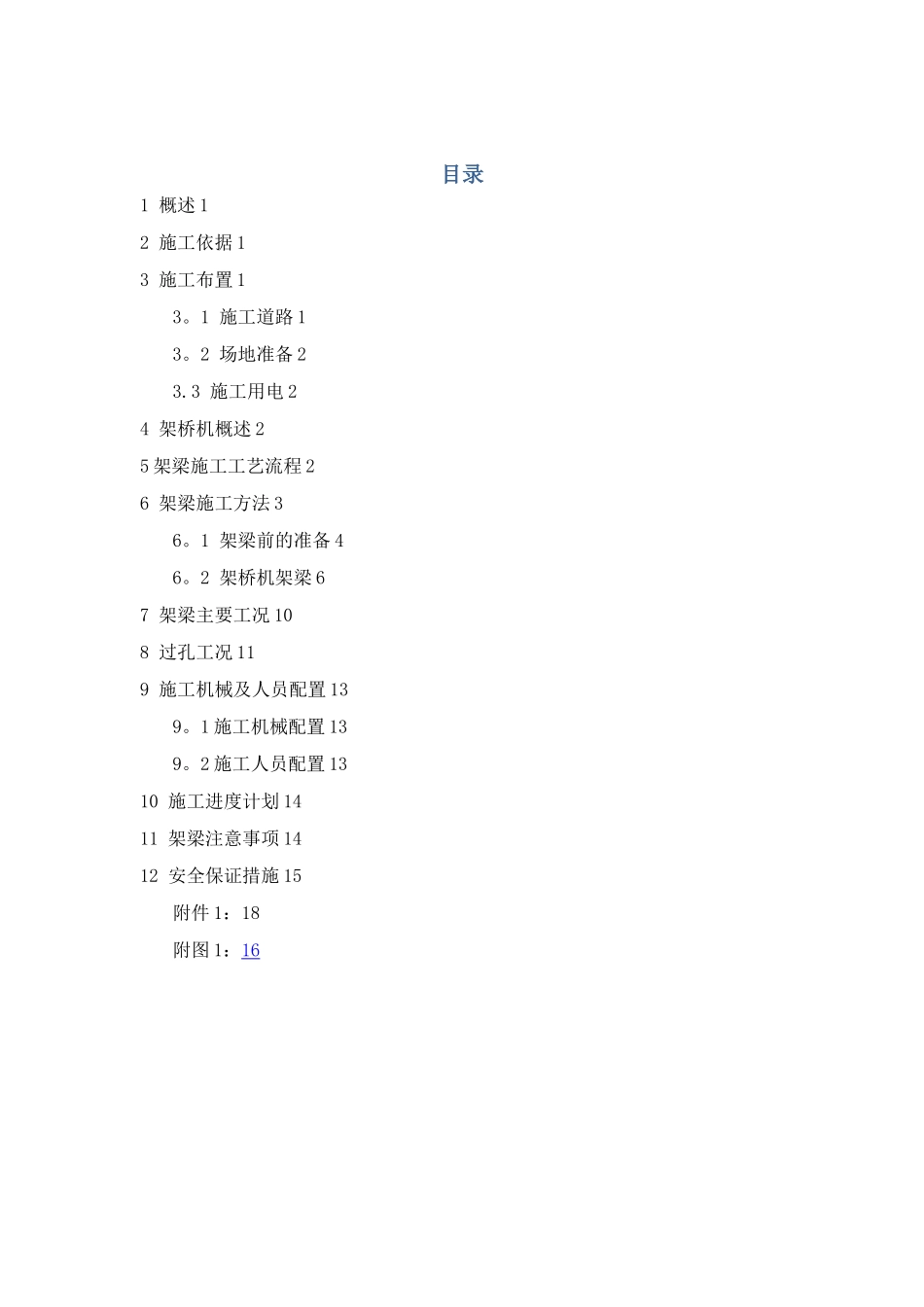

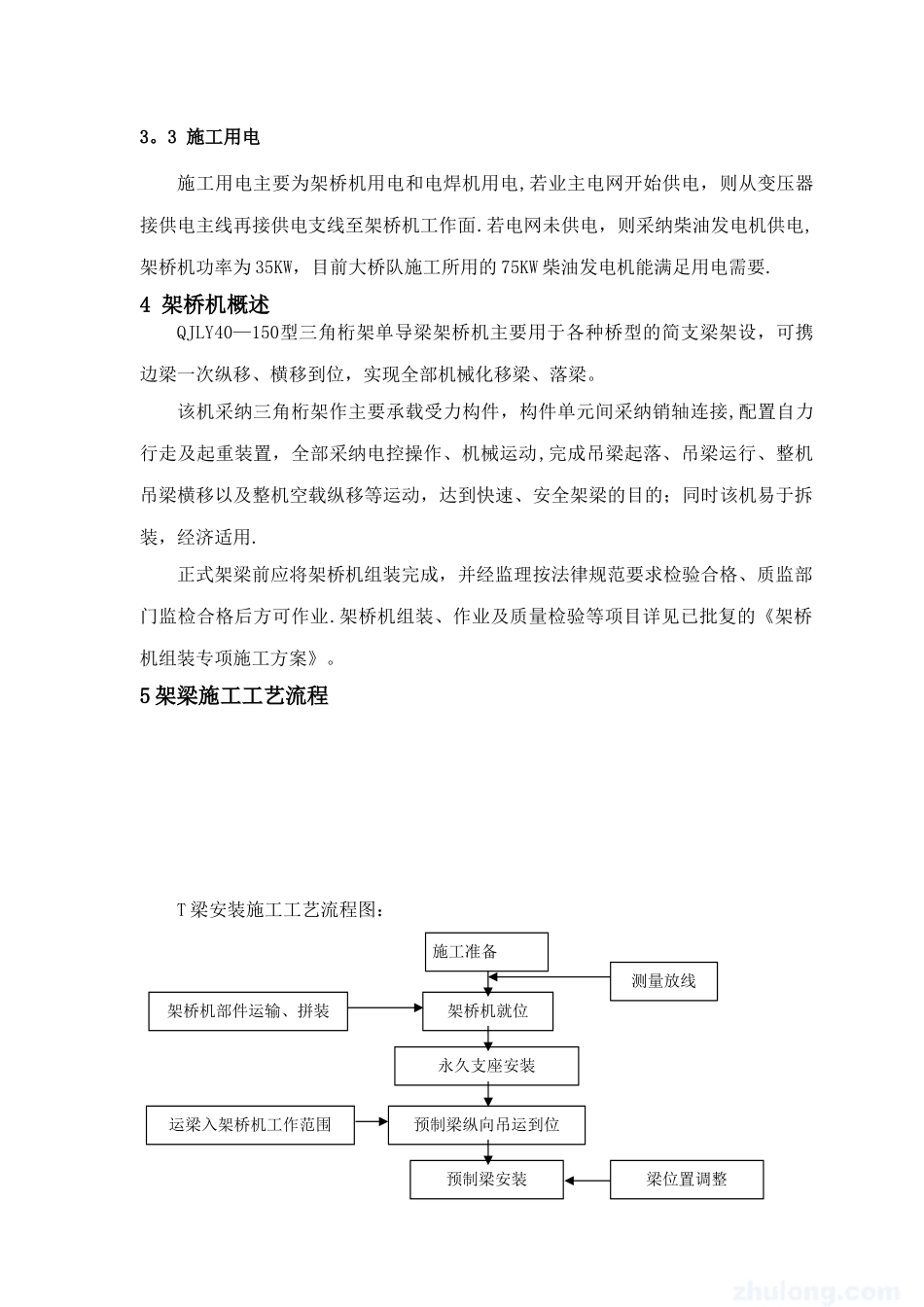

目录1 概述 12 施工依据 13 施工布置 13。1 施工道路 13。2 场地准备 23.3 施工用电 24 架桥机概述 25 架梁施工工艺流程 26 架梁施工方法 36。1 架梁前的准备 46。2 架桥机架梁 67 架梁主要工况 108 过孔工况 119 施工机械及人员配置 139。1 施工机械配置 139。2 施工人员配置 1310 施工进度计划 1411 架梁注意事项 1412 安全保证措施 15附件 1：18附图 1：161 概述克孜勒河大桥位于乌恰县吾合沙鲁乡克孜勒苏河铁索桥下游约 55m 处，桥轴线走向约 197°,横跨克孜勒苏河,桥轴线走向与河流轴线近乎垂直相交。桥梁上部结构采纳 3×40m 预应力砼 T 梁结构,先简支后结构连续，梁高 2.5m，每跨两片梁；梁中心线间距 2.4m，两片梁翼板间距为 0.7m；全桥一联，0、3 号桥台安装 80 型伸缩缝；1、2 号桥墩采纳墩梁固结，桥台处均采纳盆式支座。桥梁左右两侧设有墙式混凝土防撞护栏，底宽为 0。5m，桥梁道路（桥面)净宽 4。0m；桥面铺装由 16～20cmC40 砼铺装层+FYT—1 防水层组成。每片 T 梁重约 130t，采纳公路专用桁架式架桥机架梁，运梁炮车运梁及喂梁。2 施工依据（1）《右岸上坝公路克孜勒河大桥图纸》 ；（2）《公路工程技术标准》JTG B01-2025；（3）《公路桥涵施工技术法律规范》JTG/T F50-2025（4）《预应力混凝土用钢绞线》GB/T5224-1995；（5）《钢筋焊接及验收规程》JGJ 18—2025；（6)《公路桥梁板式橡胶支座规格系列》JT/T 663—2025；（7）本工程相关合同文件.3 施工布置3.1 施工道路需要到右岸作业的施工重型车辆，均从炸药库下游乌合沙鲁乡原有道路桥经过，沿右岸临时路到达预制梁场及 3 号桥台台后场地。皮卡车、小工具车等轻型车辆可从左岸上坝公路经克孜河钢桥到达右岸。由于预制梁场设置在 3 号桥台右岸附近下游侧，由梁场运至架桥机后喂梁位置的距离很近，且场地较平整，场地及道路满足运梁要求。3.2 场地准备架梁前将 3 号桥台台后回填密实，使台后场地与桥台平顺相连，地面基本平整密实，具备架桥机通行条件。3。3 施工用电施工用电主要为架桥机用电和电焊机用电,若业主电网开始供电，则从变压器接供电主线再接供电支线至架桥机工作面.若电网未供电，则采纳柴油发电机供电,架桥机功率为 35KW，目前大桥队施工所用的 75KW 柴油发电机能满足用电需要.4 架桥机概述QJLY40—150型三角桁架单导梁架桥机主要用于各种桥型的简支梁架设，可携边梁一次纵...
