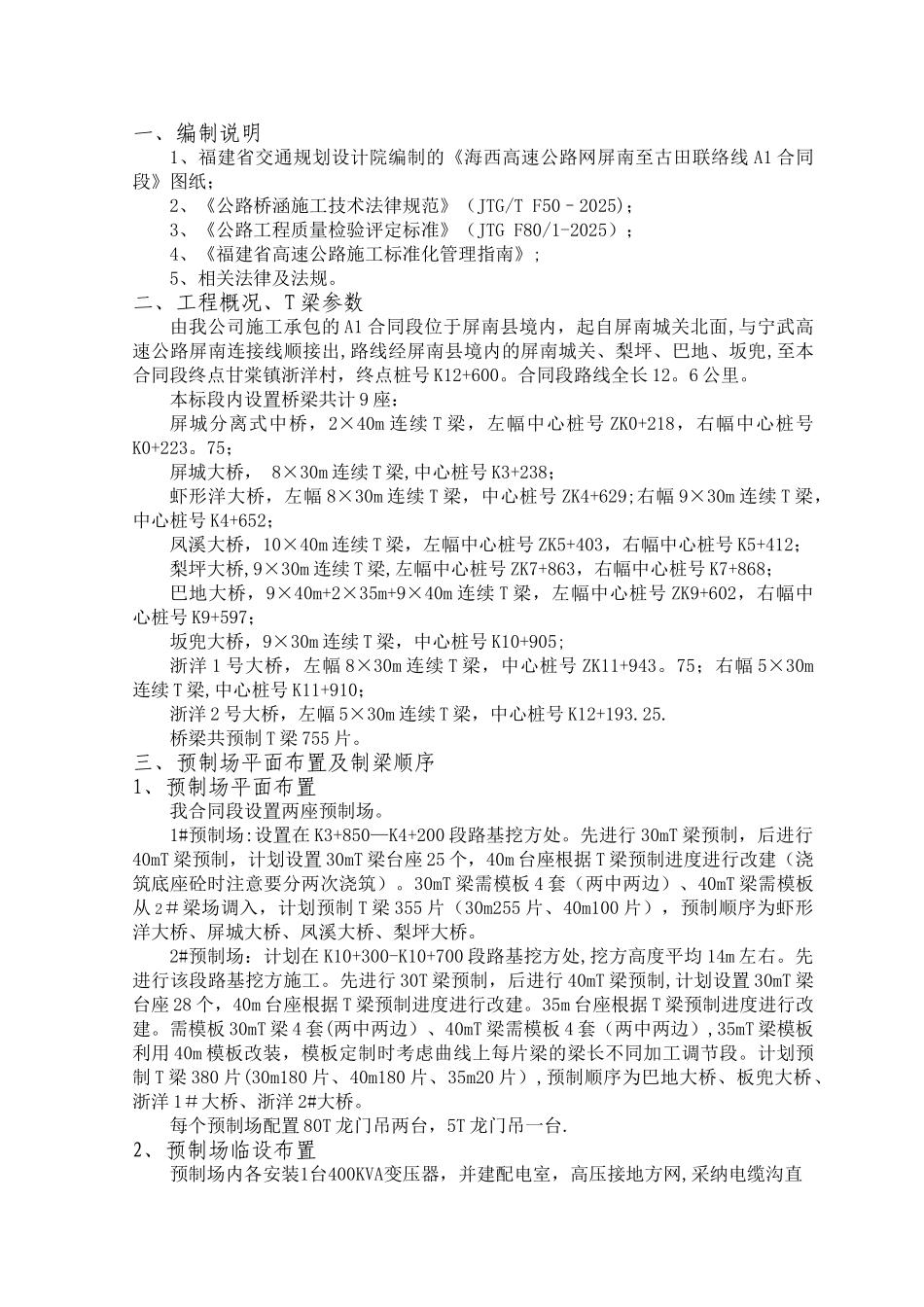

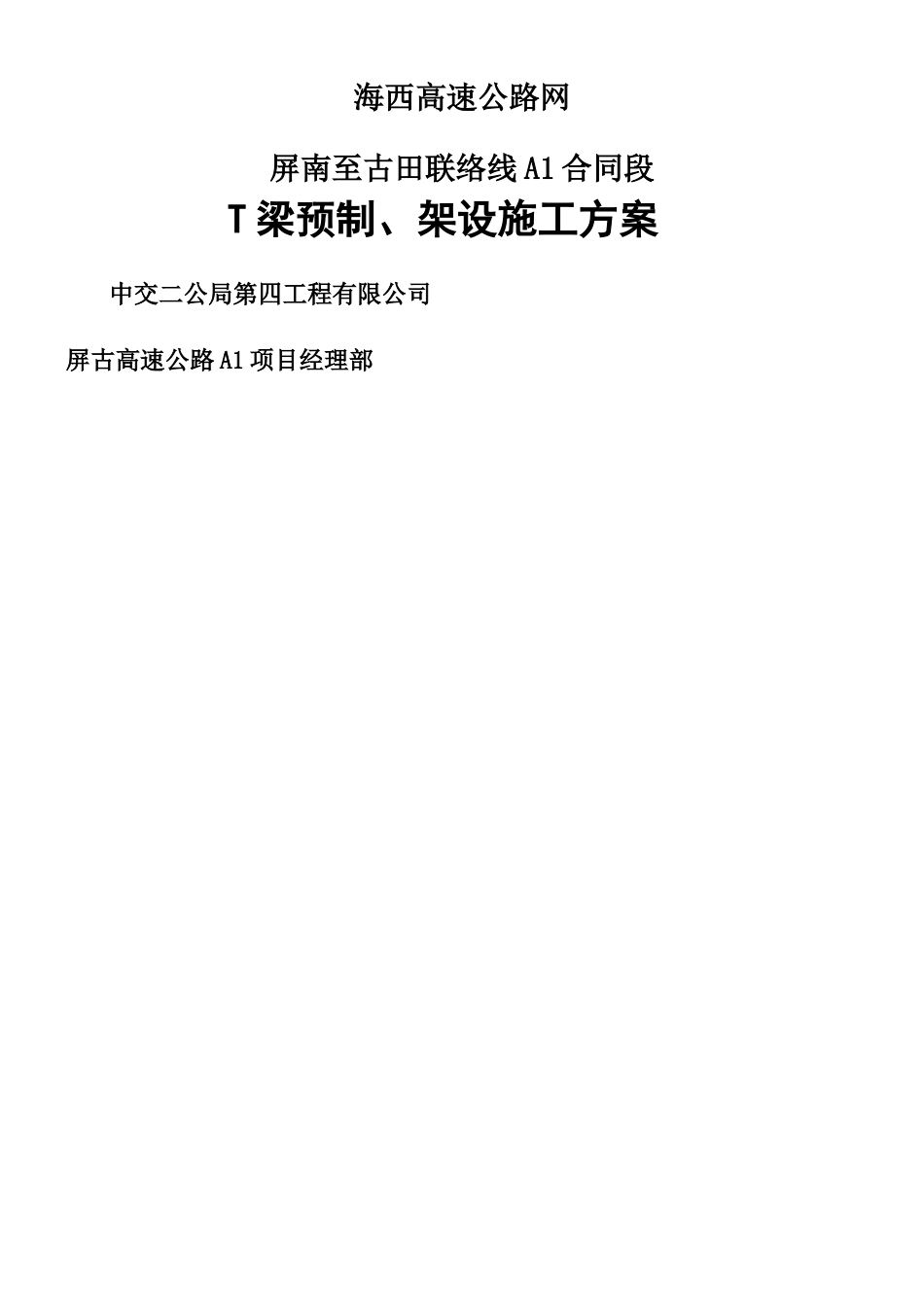

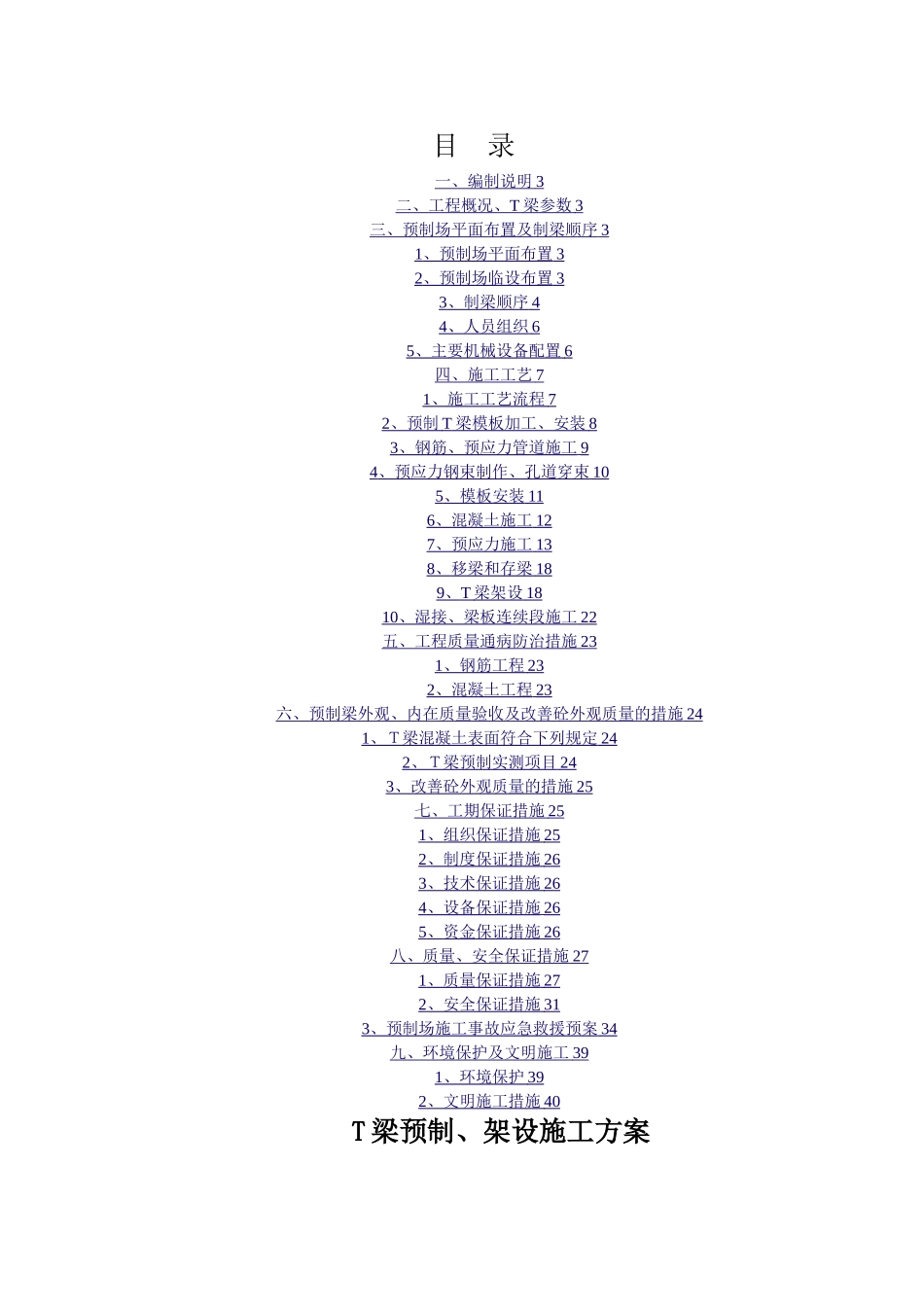

海西高速公路网屏南至古田联络线 A1 合同段 T 梁预制、架设施工方案中交二公局第四工程有限公司屏古高速公路 A1 项目经理部目 录一、编制说明 3 二、工程概况、 T 梁参数 3 三、预制场平面布置及制梁顺序 3 1 、预制场平面布置 3 2 、预制场临设布置 3 3 、制梁顺序 4 4 、人员组织 6 5 、主要机械设备配置 6 四、施工工艺 7 1 、施工工艺流程 7 2 、预制 T 梁模板加工、安装 8 3 、钢筋、预应力管道施工 9 4 、预应力钢束制作、孔道穿束 10 5 、模板安装 11 6 、混凝土施工 12 7 、预应力施工 13 8 、 移梁和存梁 18 9 、 T 梁架设 18 10 、湿接、梁板连续段施工 22 五、工程质量通病防治措施 23 1 、钢筋工程 23 2 、混凝土工程 23 六、预制梁外观、内在质量验收及改善砼外观质量的措施 24 1 、Ｔ梁混凝土表面符合下列规定 24 2 、Ｔ梁预制实测项目 24 3 、改善砼外观质量的措施 25 七、工期保证措施 25 1 、 组织保证措施 25 2 、 制度保证措施 26 3 、 技术保证措施 26 4 、设备保证措施 26 5 、 资金保证措施 26 八、质量、安全保证措施 27 1 、质量保证措施 27 2 、安全保证措施 31 3 、预制场施工事故应急救援预案 34 九、环境保护及文明施工 39 1 、环境保护 39 2 、文明施工措施 40 T 梁预制、架设施工方案一、编制说明1、福建省交通规划设计院编制的《海西高速公路网屏南至古田联络线 A1 合同段》图纸；2、《公路桥涵施工技术法律规范》（JTG/T F50–2025)；3、《公路工程质量检验评定标准》（JTG F80/1-2025）；4、《福建省高速公路施工标准化管理指南》;5、相关法律及法规。二、工程概况、T 梁参数由我公司施工承包的 A1 合同段位于屏南县境内，起自屏南城关北面,与宁武高速公路屏南连接线顺接出,路线经屏南县境内的屏南城关、梨坪、巴地、坂兜,至本合同段终点甘棠镇浙洋村，终点桩号 K12+600。合同段路线全长 12。6 公里。本标段内设置桥梁共计 9 座：屏城分离式中桥，2×40m 连续 T 梁，左幅中心桩号 ZK0+218，右幅中心桩号K0+223。75； 屏城大桥， 8×30m 连续 T 梁,中心桩号 K3+238；虾形洋大桥，左幅 8×30m 连续 T 梁，中心桩号 ZK4+629;右幅 9×30m 连续 T 梁，中心桩号 K4+652；凤溪大桥，10×40m 连续 T 梁，左幅中心桩号 ZK5+403，右幅中心桩号 K5+...
