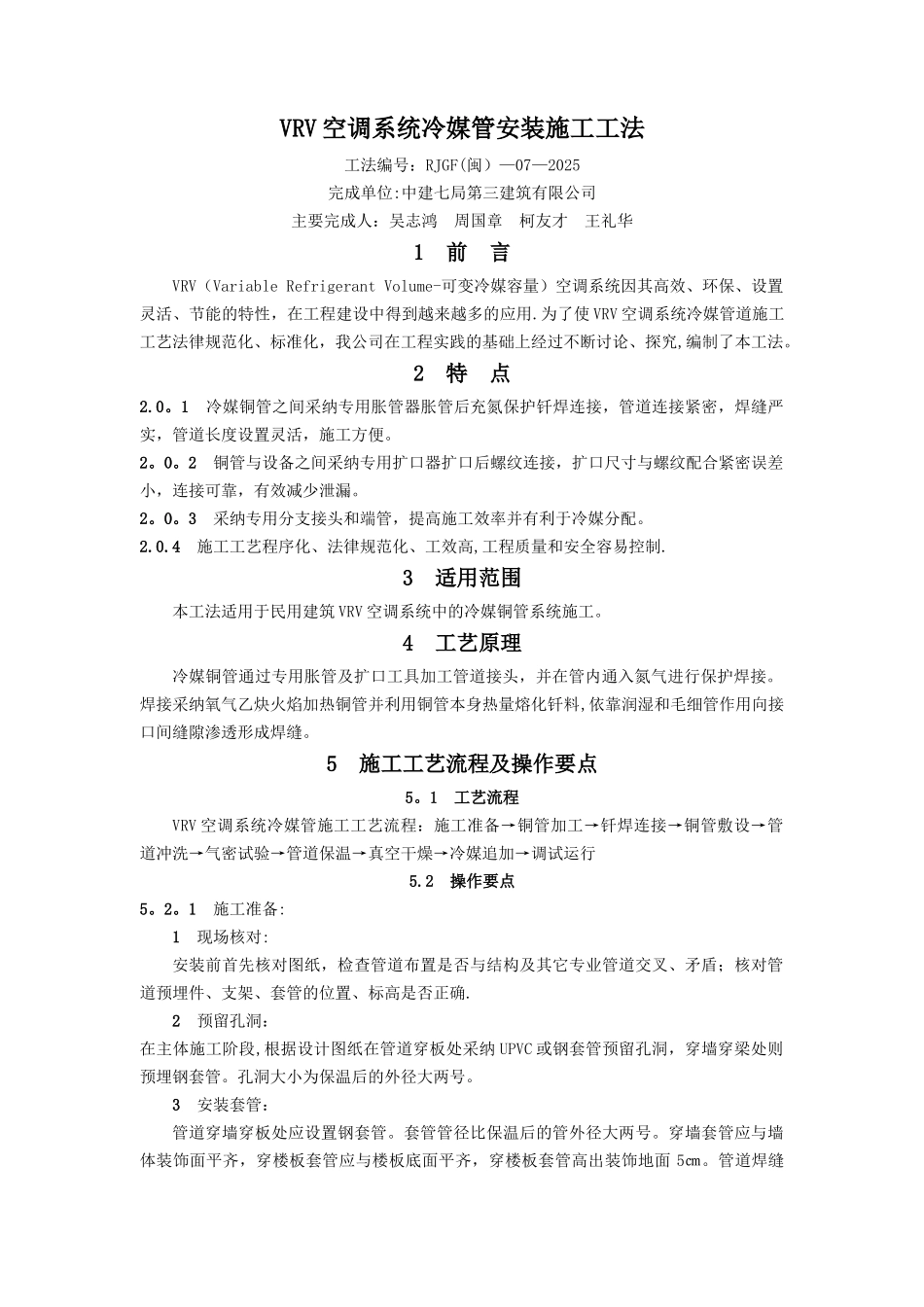

VRV空调系统冷媒管安装施工工法

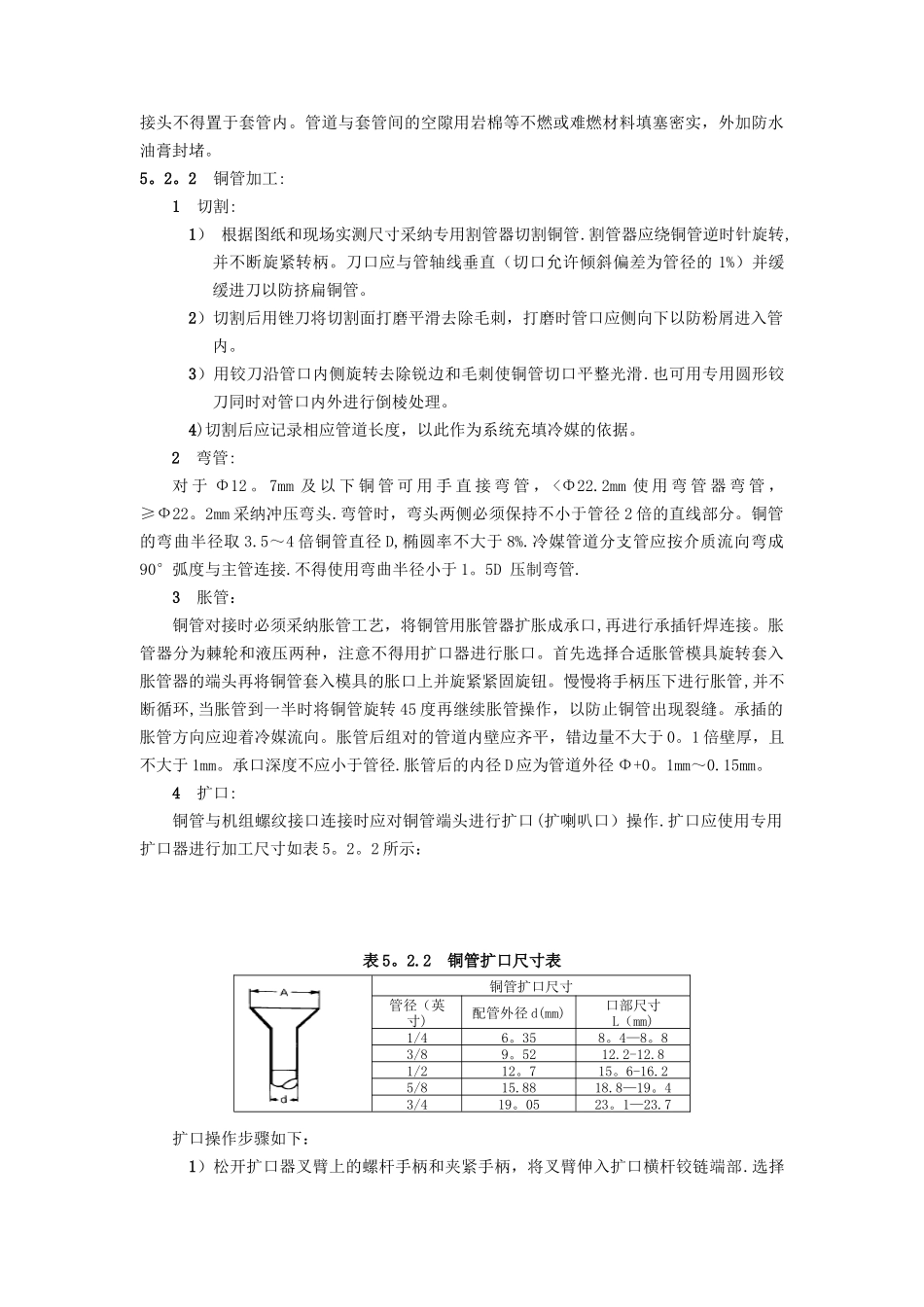

VRV 空调系统冷媒管安装施工工法工法编号：RJGF(闽）—07—2025完成单位:中建七局第三建筑有限公司主要完成人：吴志鸿 周国章 柯友才 王礼华1 前 言VRV（Variable Refrigerant Volume-可变冷媒容量）空调系统因其高效、环保、设置灵活、节能的特性，在工程建设中得到越来越多的应用.为了使 VRV 空调系统冷媒管道施工工艺法律规范化、标准化，我公司在工程实践的基础上经过不断讨论、探究,编制了本工法。2 特 点2.0。1 冷媒铜管之间采纳专用胀管器胀管后充氮保护钎焊连接，管道连接紧密，焊缝严实，管道长度设置灵活，施工方便。2。0。2 铜管与设备之间采纳专用扩口器扩口后螺纹连接，扩口尺寸与螺纹配合紧密误差小，连接可靠，有效减少泄漏。 2。0。3 采纳专用分支接头和端管，提高施工效率并有利于冷媒分配。2.0.4 施工工艺程序化、法律规范化、工效高,工程质量和安全容易控制.3 适用范围本工法适用于民用建筑 VRV 空调系统中的冷媒铜管系统施工。4 工艺原理冷媒铜管通过专用胀管及扩口工具加工管道接头，并在管内通入氮气进行保护焊接。焊接采纳氧气乙炔火焰加热铜管并利用铜管本身热量熔化钎料,依靠润湿和毛细管作用向接口间缝隙渗透形成焊缝。5 施工工艺流程及操作要点5。1 工艺流程VRV 空调系统冷媒管施工工艺流程：施工准备→铜管加工→钎焊连接→铜管敷设→管道冲洗→气密试验→管道保温→真空干燥→冷媒追加→调试运行5.2 操作要点5。2。1 施工准备:1 现场核对:安装前首先核对图纸，检查管道布置是否与结构及其它专业管道交叉、矛盾；核对管道预埋件、支架、套管的位置、标高是否正确.2 预留孔洞：在主体施工阶段,根据设计图纸在管道穿板处采纳 UPVC 或钢套管预留孔洞，穿墙穿梁处则预埋钢套管。孔洞大小为保温后的外径大两号。3 安装套管：管道穿墙穿板处应设置钢套管。套管管径比保温后的管外径大两号。穿墙套管应与墙体装饰面平齐，穿楼板套管应与楼板底面平齐，穿楼板套管高出装饰地面 5㎝。管道焊缝接头不得置于套管内。管道与套管间的空隙用岩棉等不燃或难燃材料填塞密实，外加防水油膏封堵。5。2。2 铜管加工:1 切割:1） 根据图纸和现场实测尺寸采纳专用割管器切割铜管.割管器应绕铜管逆时针旋转,并不断旋紧转柄。刀口应与管轴线垂直（切口允许倾斜偏差为管径的 1%）并缓缓进刀以防挤扁铜管。2）切割后用锉刀将切割面打磨平滑去除毛刺，打磨时管口应侧向下以防粉屑进入管内。3）用铰刀沿管口内...
