xxx工程静压管桩试桩总结

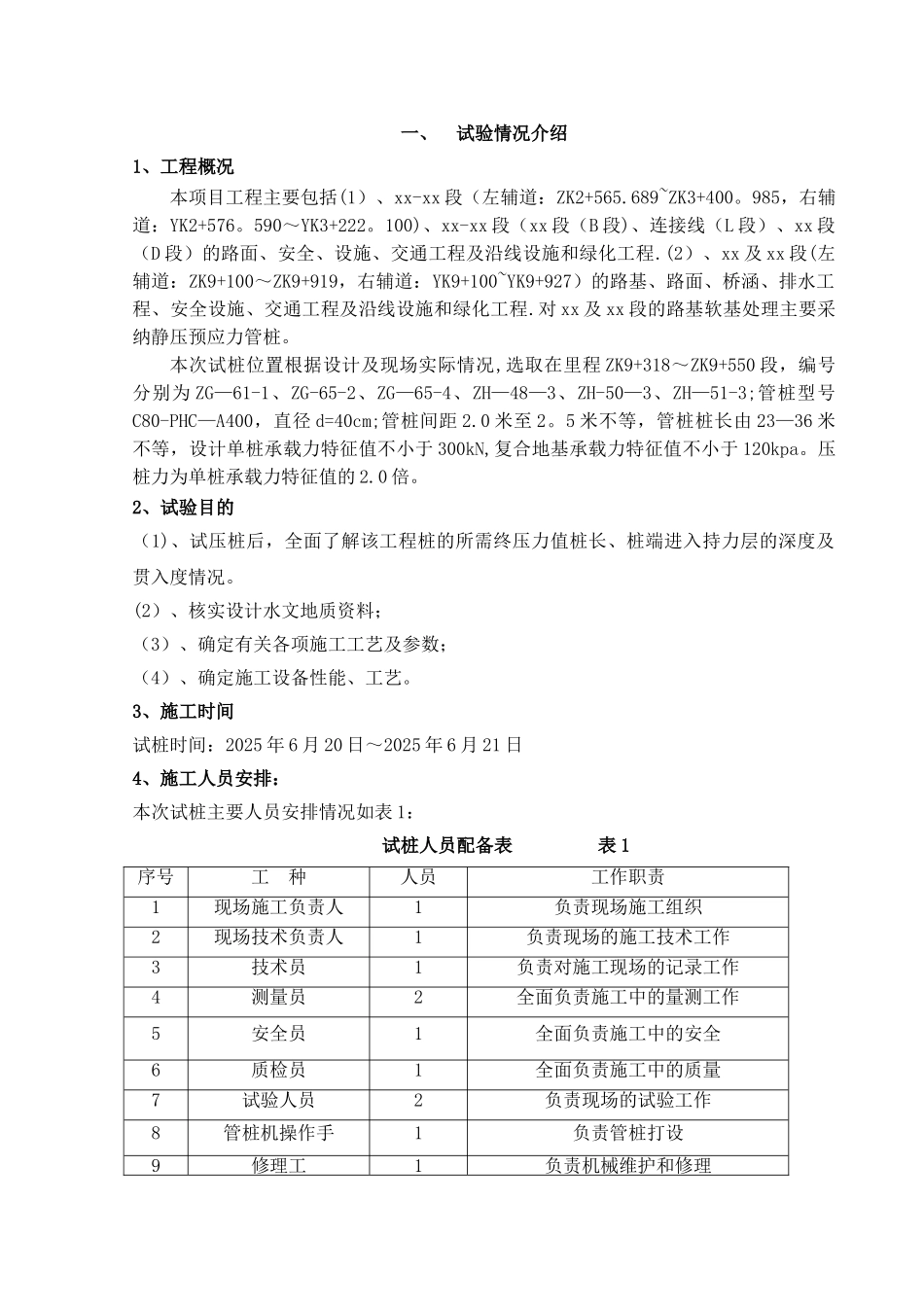

一、 试验情况介绍1、工程概况本项目工程主要包括(1）、xx-xx 段（左辅道：ZK2+565.689~ZK3+400。985，右辅道：YK2+576。590～YK3+222。100)、xx-xx 段（xx 段（B 段)、连接线（L 段）、xx 段（D 段）的路面、安全、设施、交通工程及沿线设施和绿化工程.(2）、xx 及 xx 段(左辅道：ZK9+100～ZK9+919，右辅道：YK9+100~YK9+927）的路基、路面、桥涵、排水工程、安全设施、交通工程及沿线设施和绿化工程.对 xx 及 xx 段的路基软基处理主要采纳静压预应力管桩。本次试桩位置根据设计及现场实际情况,选取在里程 ZK9+318～ZK9+550 段，编号分别为 ZG—61-1、ZG-65-2、ZG—65-4、ZH—48—3、ZH-50—3、ZH—51-3;管桩型号C80-PHC—A400，直径 d=40cm;管桩间距 2.0 米至 2。5 米不等，管桩桩长由 23—36 米不等，设计单桩承载力特征值不小于 300kN,复合地基承载力特征值不小于 120kpa。压桩力为单桩承载力特征值的 2.0 倍。2、试验目的（1)、试压桩后，全面了解该工程桩的所需终压力值桩长、桩端进入持力层的深度及贯入度情况。(2）、核实设计水文地质资料；（3）、确定有关各项施工工艺及参数；（4）、确定施工设备性能、工艺。3、施工时间试桩时间：2025 年 6 月 20 日～2025 年 6 月 21 日4、施工人员安排：本次试桩主要人员安排情况如表 1：试桩人员配备表 表 1序号工 种人员工作职责1现场施工负责人1负责现场施工组织2现场技术负责人1负责现场的施工技术工作3技术员1负责对施工现场的记录工作4测量员2全面负责施工中的量测工作5安全员1全面负责施工中的安全6质检员1全面负责施工中的质量7试验人员2负责现场的试验工作8管桩机操作手1负责管桩打设9修理工1负责机械维护和修理10电 工1负责施工用电11普工5负责现场的其他辅助施工合计17 4、试桩主要机具、设备一览表序号设备名称规格型号数量(台)1挖掘机PC20012静压式压桩机YZY70013发电机300KW14电焊机NBC-50025吊车QY25K1二、 试桩工艺及流程1、施工方法及工艺本次试桩全部采纳 YZY700 型液压静力压桩机静压成桩的施工工艺。(1）、施工工艺流程见图 1 ： 现场测量放线定桩位沉桩机械进场与安置桩机就位经检测合格管桩运至沉桩点、机械吊装插 桩沉 桩接 桩继续沉桩图 1：预应力管桩施工工艺流程图2、试桩过程（1）、测量放线：测量组用全站仪精确放样出管桩处理范围边线控制桩.中间桩位拉钢尺准确定位，插竹钎标识.（2)、桩机就位： 利用桩机上...
