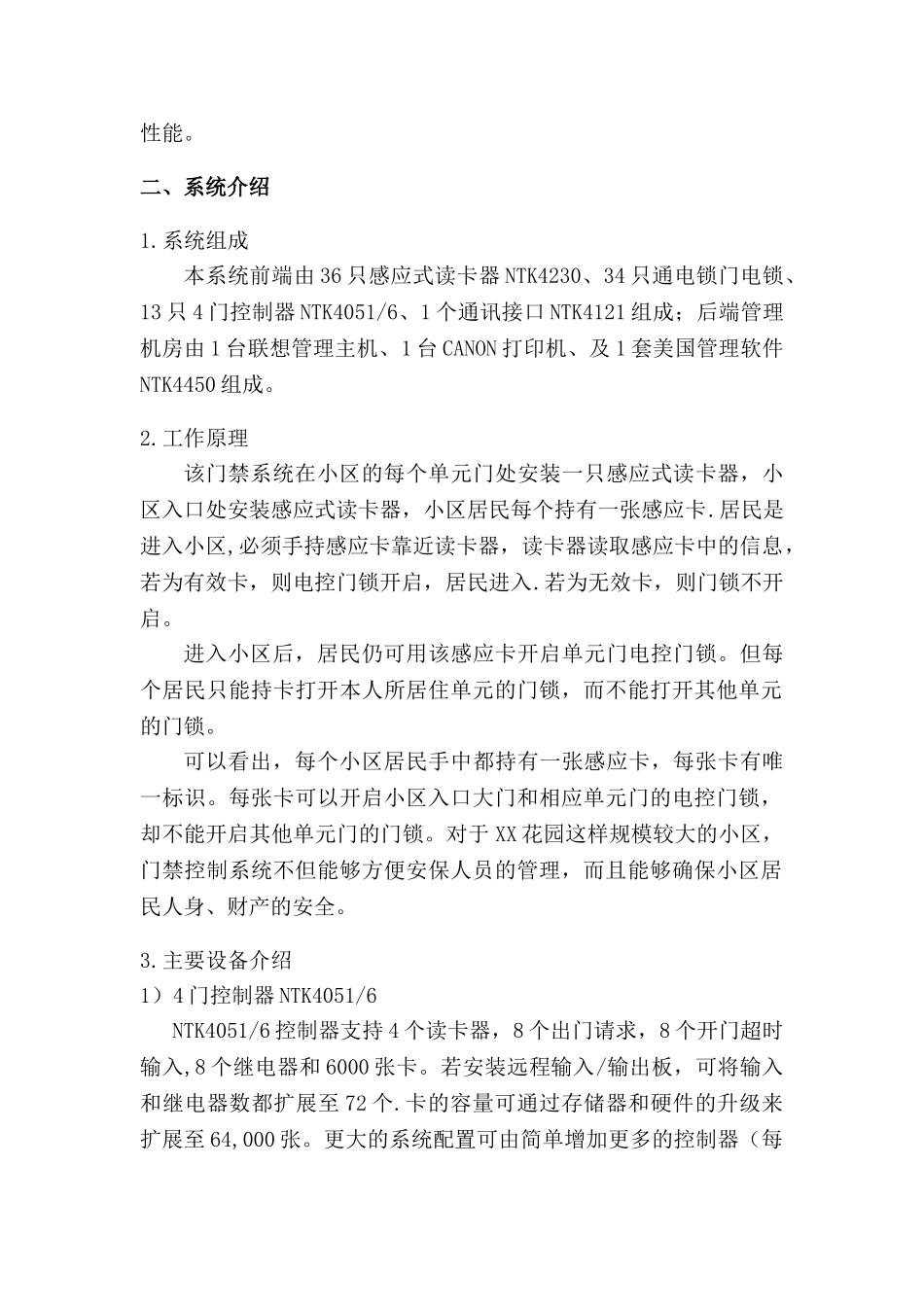

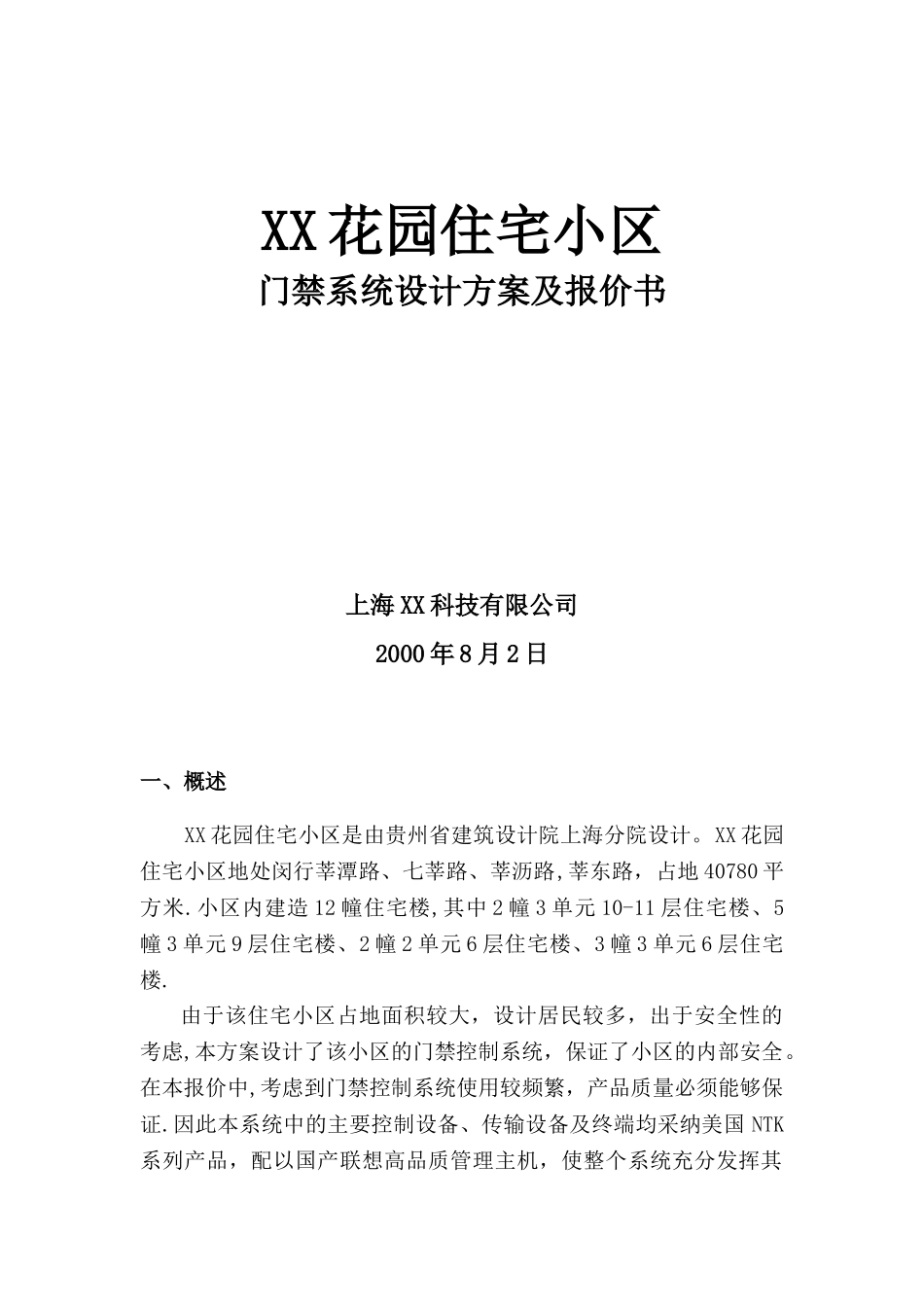

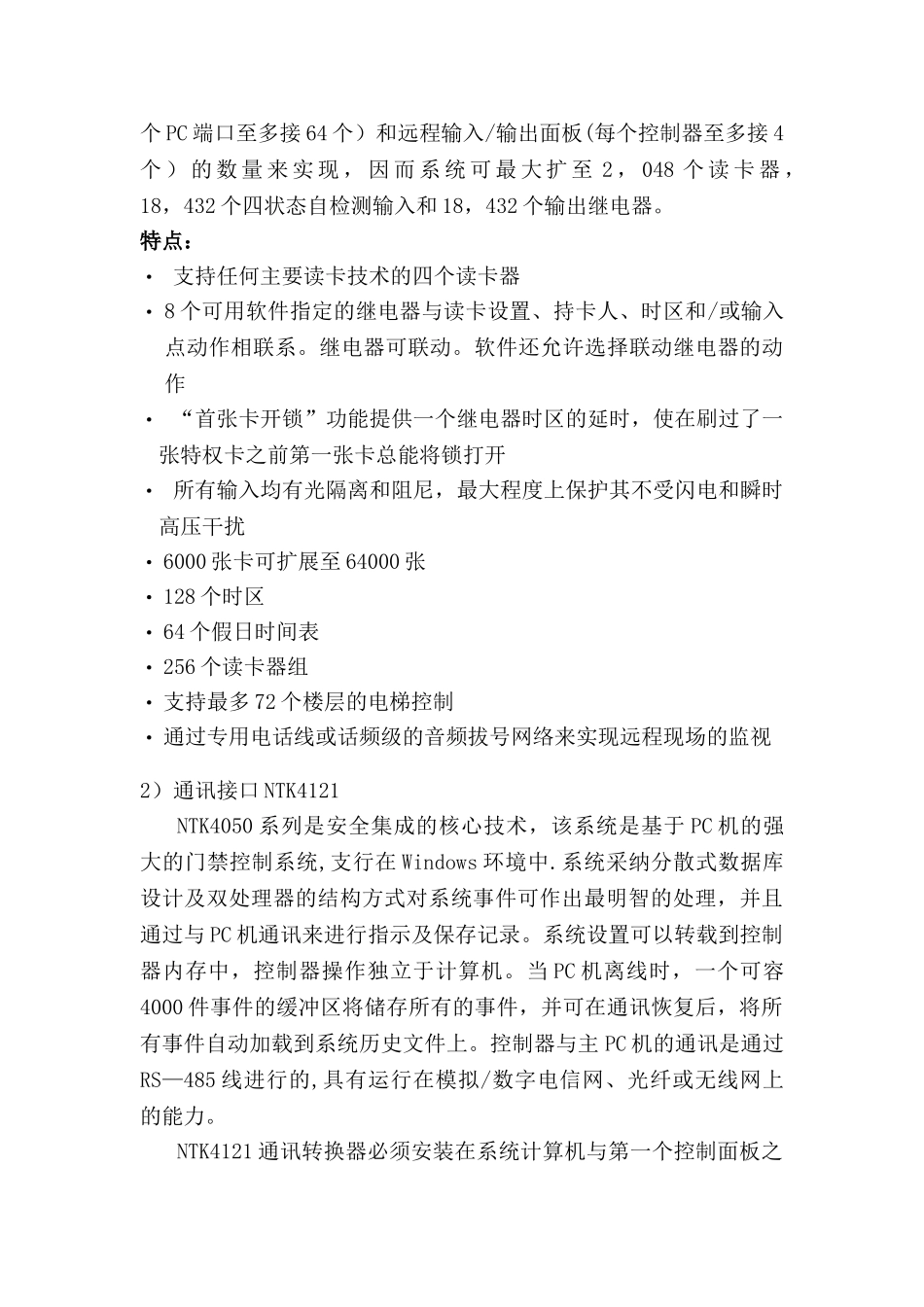

XX 花园住宅小区门禁系统设计方案及报价书上海 XX 科技有限公司2000 年 8 月 2 日一、概述 XX 花园住宅小区是由贵州省建筑设计院上海分院设计。XX 花园住宅小区地处闵行莘潭路、七莘路、莘沥路,莘东路，占地 40780 平方米.小区内建造 12 幢住宅楼,其中 2 幢 3 单元 10-11 层住宅楼、5幢 3 单元 9 层住宅楼、2 幢 2 单元 6 层住宅楼、3 幢 3 单元 6 层住宅楼.由于该住宅小区占地面积较大，设计居民较多，出于安全性的考虑,本方案设计了该小区的门禁控制系统，保证了小区的内部安全。在本报价中,考虑到门禁控制系统使用较频繁，产品质量必须能够保证.因此本系统中的主要控制设备、传输设备及终端均采纳美国 NTK系列产品，配以国产联想高品质管理主机，使整个系统充分发挥其性能。二、系统介绍1.系统组成本系统前端由 36 只感应式读卡器 NTK4230、34 只通电锁门电锁、13 只 4 门控制器 NTK4051/6、1 个通讯接口 NTK4121 组成；后端管理机房由 1 台联想管理主机、1 台 CANON 打印机、及 1 套美国管理软件NTK4450 组成。2.工作原理该门禁系统在小区的每个单元门处安装一只感应式读卡器，小区入口处安装感应式读卡器，小区居民每个持有一张感应卡.居民是进入小区,必须手持感应卡靠近读卡器，读卡器读取感应卡中的信息，若为有效卡，则电控门锁开启，居民进入.若为无效卡，则门锁不开启。进入小区后，居民仍可用该感应卡开启单元门电控门锁。但每个居民只能持卡打开本人所居住单元的门锁，而不能打开其他单元的门锁。可以看出，每个小区居民手中都持有一张感应卡，每张卡有唯一标识。每张卡可以开启小区入口大门和相应单元门的电控门锁，却不能开启其他单元门的门锁。对于 XX 花园这样规模较大的小区，门禁控制系统不但能够方便安保人员的管理，而且能够确保小区居民人身、财产的安全。3.主要设备介绍1）4 门控制器 NTK4051/6NTK4051/6 控制器支持 4 个读卡器，8 个出门请求，8 个开门超时输入,8 个继电器和 6000 张卡。若安装远程输入/输出板，可将输入和继电器数都扩展至 72 个.卡的容量可通过存储器和硬件的升级来扩展至 64,000 张。更大的系统配置可由简单增加更多的控制器（每个 PC 端口至多接 64 个）和远程输入/输出面板(每个控制器至多接 4个 ） 的 数 量 来 实 现 ， 因 而 系 统 可 最 大 扩 至 2 ， 048 个 读 卡 器 ，18，432 个四状...
