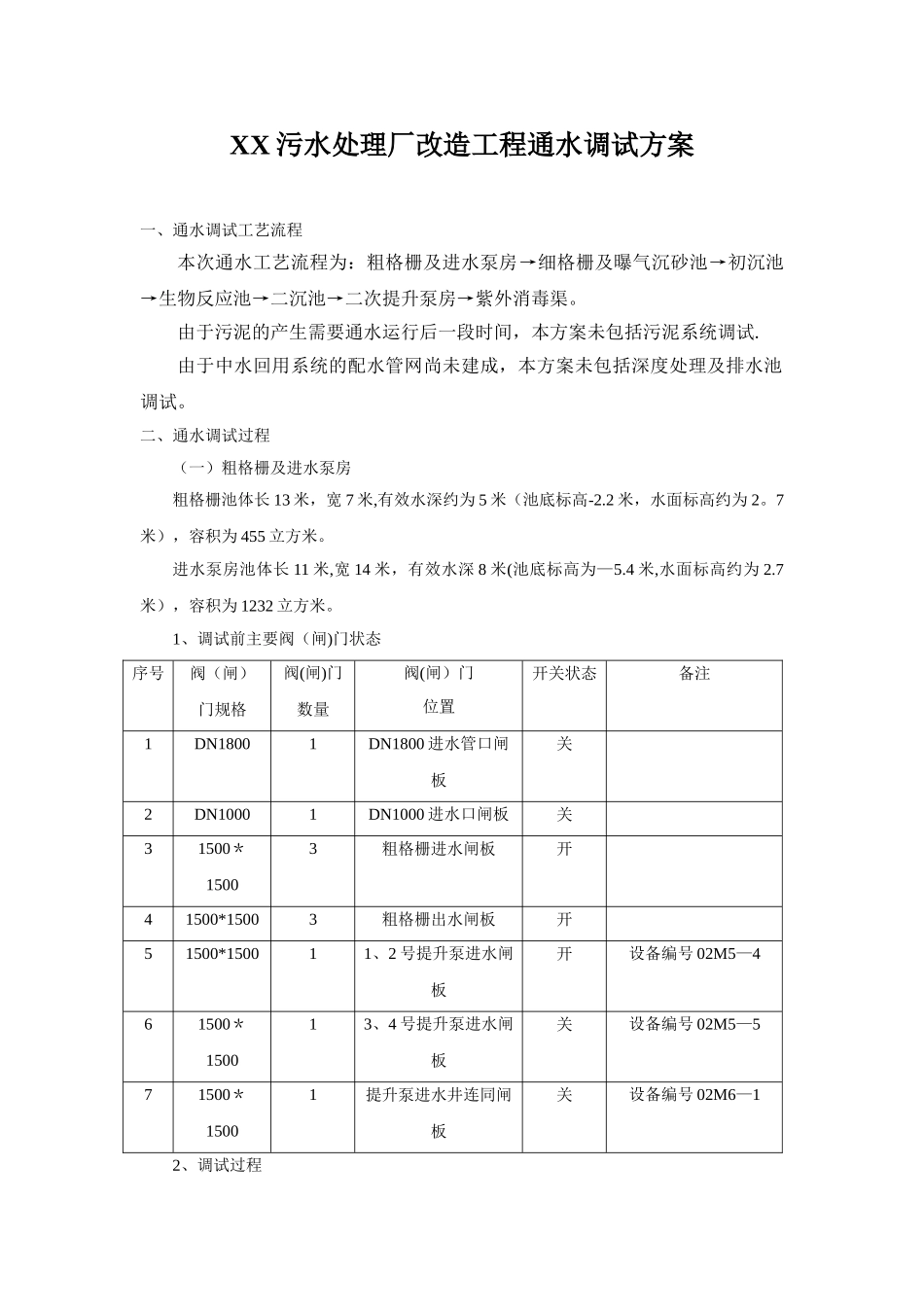

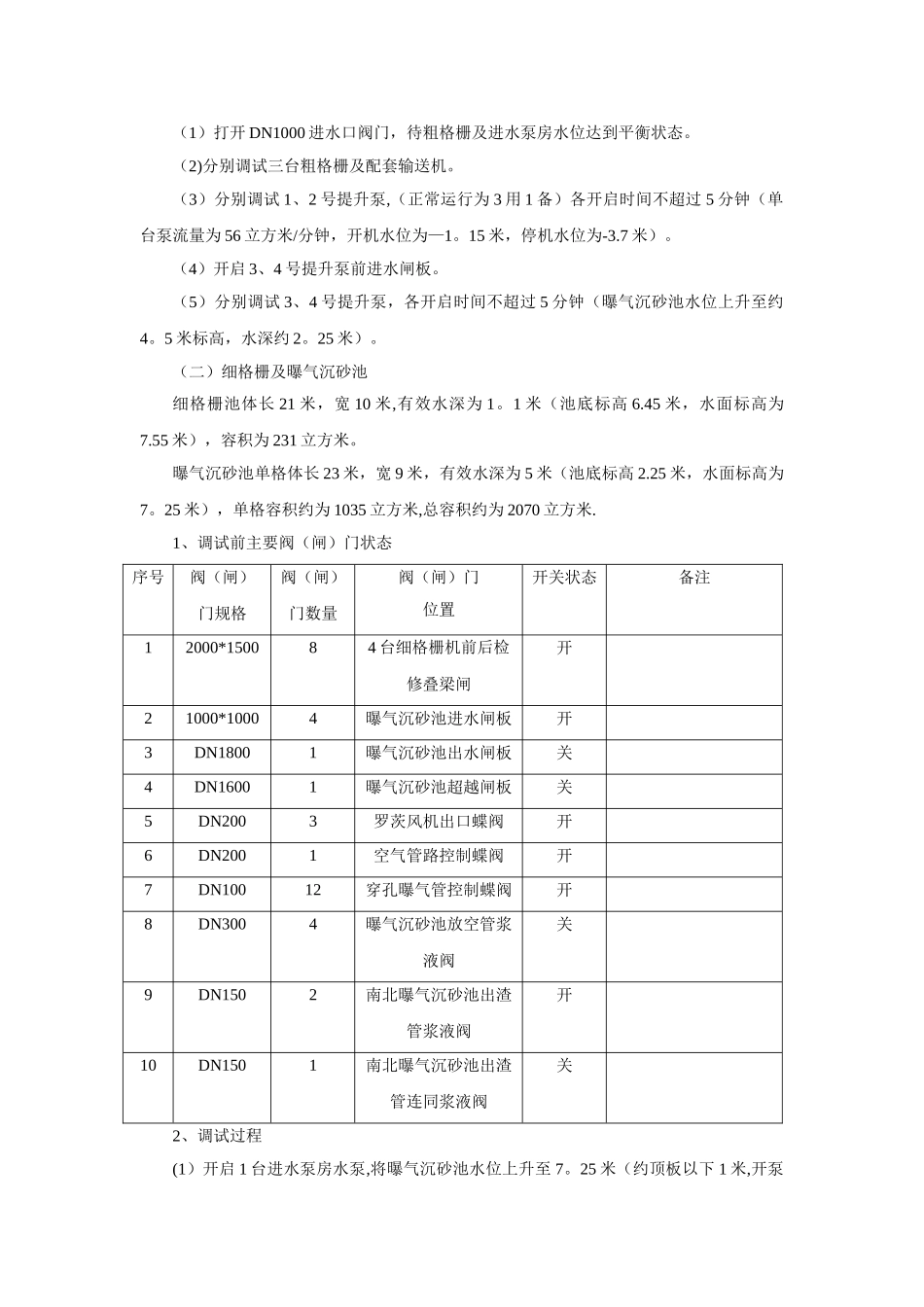

XX 污水处理厂改造工程通水调试方案一、通水调试工艺流程本次通水工艺流程为：粗格栅及进水泵房→细格栅及曝气沉砂池→初沉池→生物反应池→二沉池→二次提升泵房→紫外消毒渠。由于污泥的产生需要通水运行后一段时间，本方案未包括污泥系统调试.由于中水回用系统的配水管网尚未建成，本方案未包括深度处理及排水池调试。二、通水调试过程（一）粗格栅及进水泵房粗格栅池体长 13 米，宽 7 米,有效水深约为 5 米（池底标高-2.2 米，水面标高约为 2。7米），容积为 455 立方米。进水泵房池体长 11 米,宽 14 米，有效水深 8 米(池底标高为—5.4 米,水面标高约为 2.7米），容积为 1232 立方米。1、调试前主要阀（闸)门状态序号阀（闸）门规格阀(闸)门数量阀(闸）门位置开关状态备注1DN18001DN1800 进水管口闸板关2DN10001DN1000 进水口闸板关31500＊15003粗格栅进水闸板开41500*15003粗格栅出水闸板开51500*150011、2 号提升泵进水闸板开设备编号 02M5—461500＊150013、4 号提升泵进水闸板关设备编号 02M5—571500＊15001提升泵进水井连同闸板关设备编号 02M6—12、调试过程（1）打开 DN1000 进水口阀门，待粗格栅及进水泵房水位达到平衡状态。（2)分别调试三台粗格栅及配套输送机。（3）分别调试 1、2 号提升泵,（正常运行为 3 用 1 备）各开启时间不超过 5 分钟（单台泵流量为 56 立方米/分钟，开机水位为—1。15 米，停机水位为-3.7 米）。（4）开启 3、4 号提升泵前进水闸板。（5）分别调试 3、4 号提升泵，各开启时间不超过 5 分钟（曝气沉砂池水位上升至约4。5 米标高，水深约 2。25 米）。（二）细格栅及曝气沉砂池细格栅池体长 21 米，宽 10 米,有效水深为 1。1 米（池底标高 6.45 米，水面标高为7.55 米），容积为 231 立方米。曝气沉砂池单格体长 23 米，宽 9 米，有效水深为 5 米（池底标高 2.25 米，水面标高为7。25 米），单格容积约为 1035 立方米,总容积约为 2070 立方米.1、调试前主要阀（闸）门状态序号阀（闸）门规格阀（闸）门数量阀（闸）门位置开关状态备注12000*150084 台细格栅机前后检修叠梁闸开21000*10004曝气沉砂池进水闸板开3DN18001曝气沉砂池出水闸板关4DN16001曝气沉砂池超越闸板关5DN2003罗茨风机出口蝶阀开6DN2001空气管路控制蝶阀开7DN10012穿孔曝气管控制蝶阀开8DN3004曝气沉砂池放空管浆液阀关9DN1502南北曝气沉砂池出渣管浆液阀开...
