Φ2200泥水平衡顶管施工方案

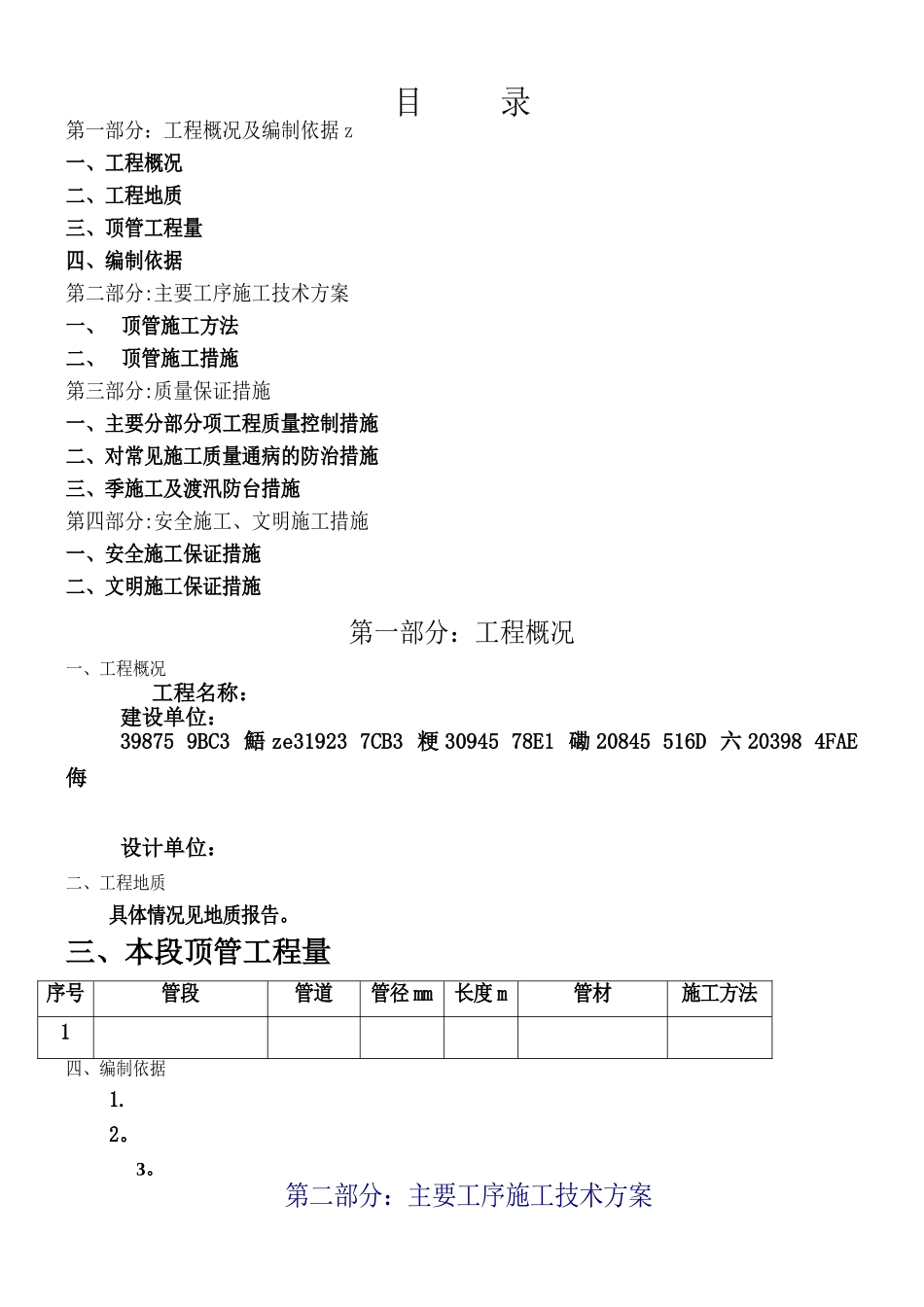

目 录第一部分：工程概况及编制依据 z一、工程概况二、工程地质三、顶管工程量四、编制依据第二部分:主要工序施工技术方案一、顶管施工方法二、顶管施工措施第三部分:质量保证措施 一、主要分部分项工程质量控制措施二、对常见施工质量通病的防治措施三、季施工及渡汛防台措施第四部分:安全施工、文明施工措施一、安全施工保证措施二、文明施工保证措施第一部分：工程概况一、工程概况 工程名称：建设单位：39875 9BC3 鯃 ze31923 7CB3 粳 30945 78E1 磡 20845 516D 六 20398 4FAE 侮设计单位：二、工程地质具体情况见地质报告。三、本段顶管工程量序号管段管道管径 mm长度 m管材施工方法1四、编制依据1.2。3。第二部分：主要工序施工技术方案一、施工方法qN24694 6076 恶]€1、主要工程量:序号顶进方向管径MM长度（M)管内底标高 M地面标高M备注2、顶管机选型选择好顶管掘进机对顶管施工是至关重要的。为此根据本工程顶管口径、施工条件和土质情况,加上本公司掌握的类似条件下的施工经验,Φ2200管道采纳TK式Φ2200泥水平衡顶管机。Φ2200泥水平衡顶管机由本公司自己制作，Φ2200顶管机结构形式：二段一铰，外形尺寸：总长4。20M,前壳体长2。0M,后壳体长2.20M，外径尺寸为Φ2.66M.3、泥水平衡顶管机的施工原理及施工方法3。1、施工原理、性能当掘进机正常工作时,进排泥阀均打开，而机内旁通阀则关闭。泥水从进泥管经过进排泥阀门而进入掘进机的泥水仓里。而泥水仓里的泥水则通过由排泥管道排出,只要调节好进、排泥水的流量,就可以使掘进机的泥水仓中建立一定的压力.3。2、指标、 特点泥水平衡式顶管掘进机除了具有二种平衡机理、自动化程度高、质量易控制等特点外,还有以下特点：A、可以控制切土口的大小，并且本机型掘进机的刀盘是处于浮 动状态，当前方土压力变小时刀盘可自动伸出，相应的切土口会变小，始终保持一定的力,平衡正面的土压力,从而达到避开前方土体塌陷而造成地面沉降。40406 9DD6 鷖 29244 723C 爼38005 9475 鑵 31476 7AF4 竴 26927 692F 椯 M22462 57BE 垾B、当通过含砂量比较大的土层时可适当增加泥浆浓度，在刀盘与前方土体之间形成一层泥膜，可达到稳定前方土体的效果可使顶进面始终处于平衡的最佳状态,有效地控制地表沉降。3。3、与其他型式顶管方法相比泥水式顶管具有以下优点：A。 适用的地质范围较广,如遇到地下水位较高以及地质变化范围大的土质条件，它都能适用.B。 可保持...
