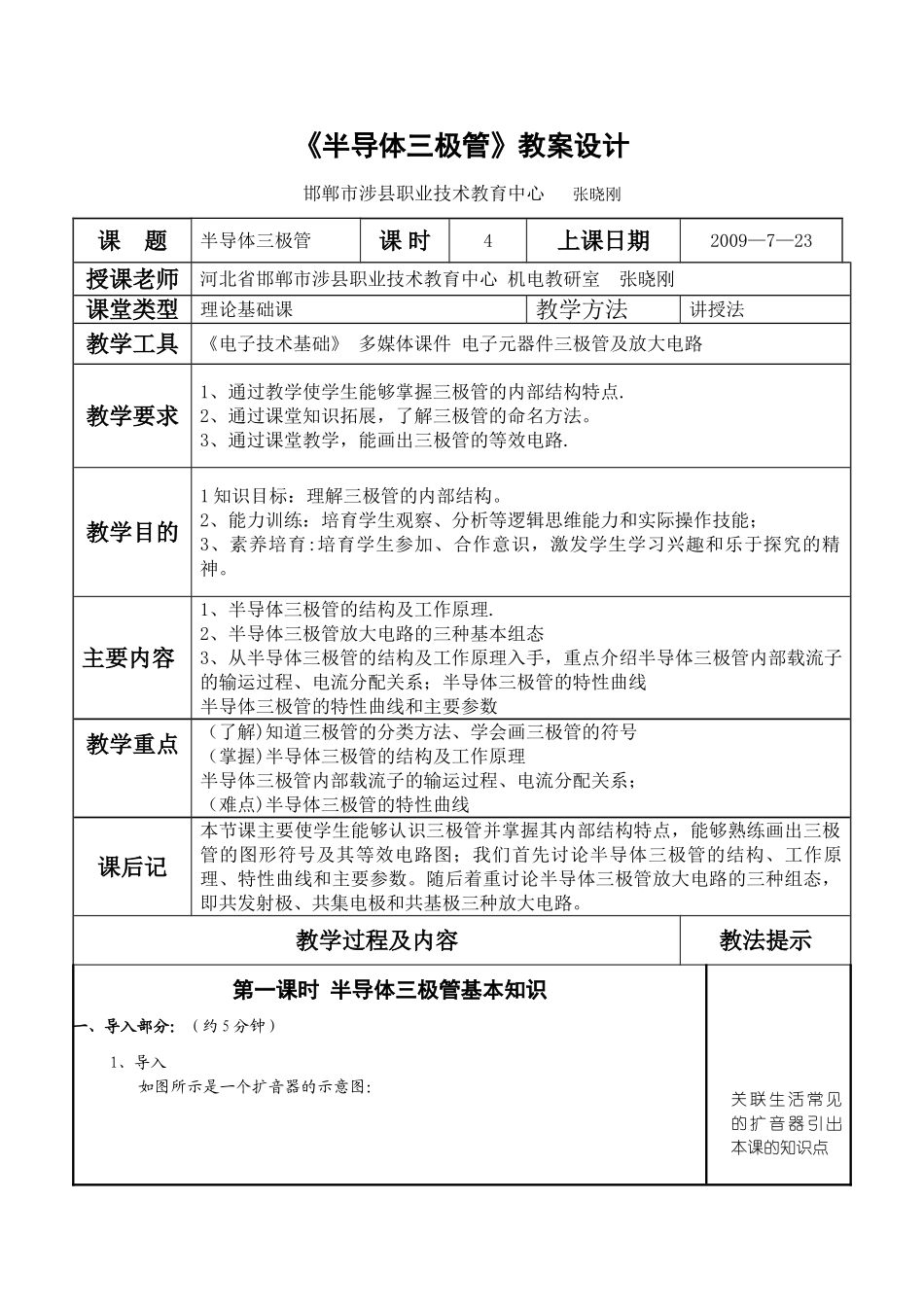

《半导体三极管》教案设计邯郸市涉县职业技术教育中心 张晓刚课 题半导体三极管课 时4上课日期2009—7—23授课老师河北省邯郸市涉县职业技术教育中心 机电教研室 张晓刚课堂类型理论基础课教学方法讲授法教学工具《电子技术基础》 多媒体课件 电子元器件三极管及放大电路教学要求1、通过教学使学生能够掌握三极管的内部结构特点.2、通过课堂知识拓展，了解三极管的命名方法。3、通过课堂教学，能画出三极管的等效电路.教学目的1 知识目标：理解三极管的内部结构。2、能力训练：培育学生观察、分析等逻辑思维能力和实际操作技能；3、素养培育:培育学生参加、合作意识，激发学生学习兴趣和乐于探究的精神。主要内容1、半导体三极管的结构及工作原理.2、半导体三极管放大电路的三种基本组态3、从半导体三极管的结构及工作原理入手，重点介绍半导体三极管内部载流子的输运过程、电流分配关系；半导体三极管的特性曲线半导体三极管的特性曲线和主要参数教学重点（了解)知道三极管的分类方法、学会画三极管的符号（掌握)半导体三极管的结构及工作原理半导体三极管内部载流子的输运过程、电流分配关系；（难点)半导体三极管的特性曲线课后记本节课主要使学生能够认识三极管并掌握其内部结构特点，能够熟练画出三极管的图形符号及其等效电路图；我们首先讨论半导体三极管的结构、工作原理、特性曲线和主要参数。随后着重讨论半导体三极管放大电路的三种组态，即共发射极、共集电极和共基极三种放大电路。 教学过程及内容教法提示第一课时 半导体三极管基本知识一、导入部分：（约 5 分钟）1、导入如图所示是一个扩音器的示意图：关 联 生 活 常 见的 扩 音 器 引 出本课的知识点其中：话筒是将声音信号转换为电信号,经放大电路放大后，变成大功率的电信号,推动扬声器，再将其还原为声音信号。放大电路又称放大器,是指能把微弱的电信号转换为较强的电信号的电子线路。放大器的核心元件（即放大元件）是半导体三极管。这节课我们就来学习三极管的基础知识。二、新课教学（约 25 分钟）半导体三极管也称晶体三极管,是电子电路中最重要的电子元器件之一。它主要的功能是电流放大和开关作用，配合其他元器件还可以构成振荡器。1。三极管的内部结构在一块极薄的硅或锗材料的半导体基片上，经过特别的工艺加工，制造出两个 PN结，这两个 PN 结将整个半导体基片分为 3 个区域：集电区，基区和发射区。 如图所示：其中：基区相对很薄...
