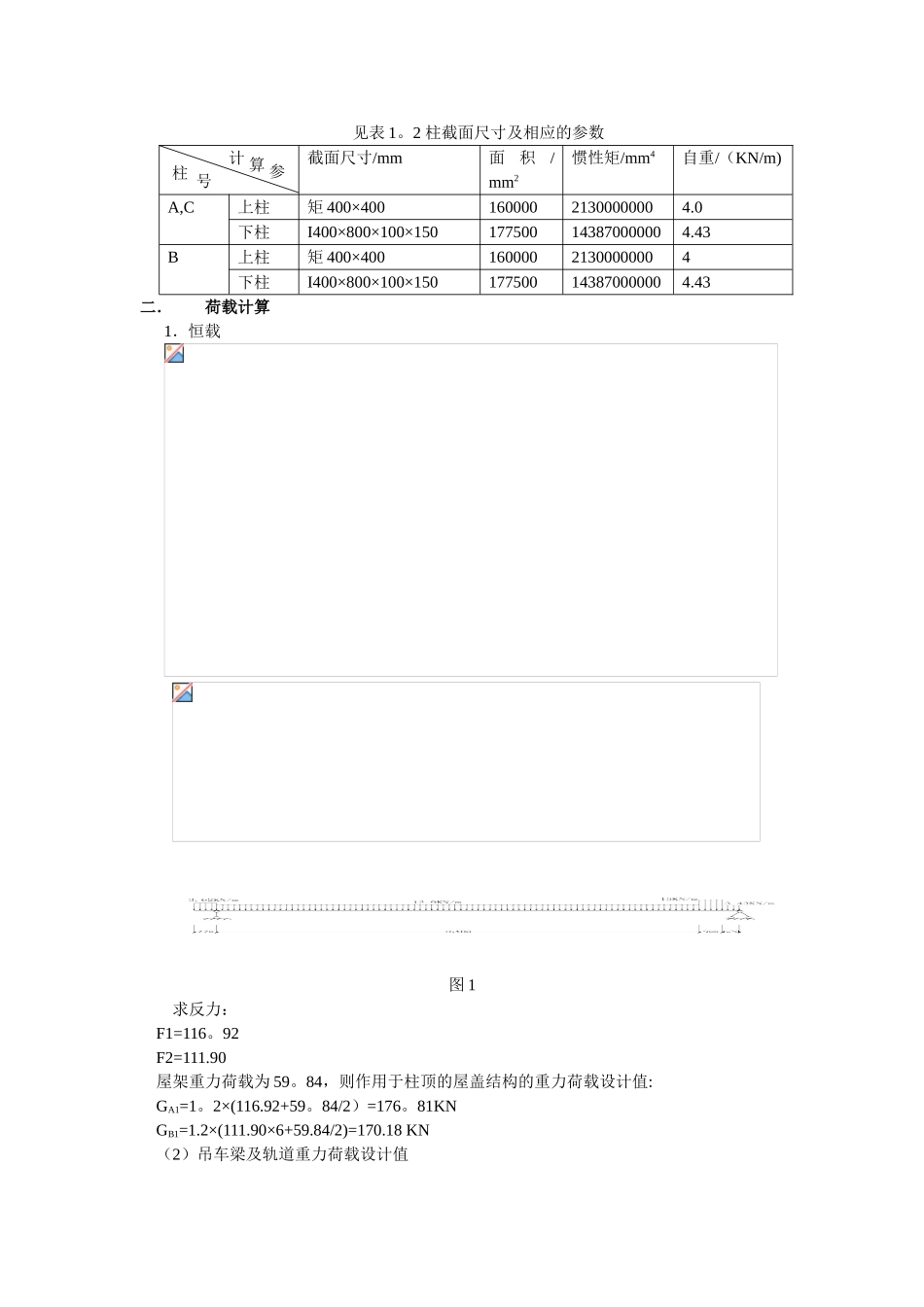

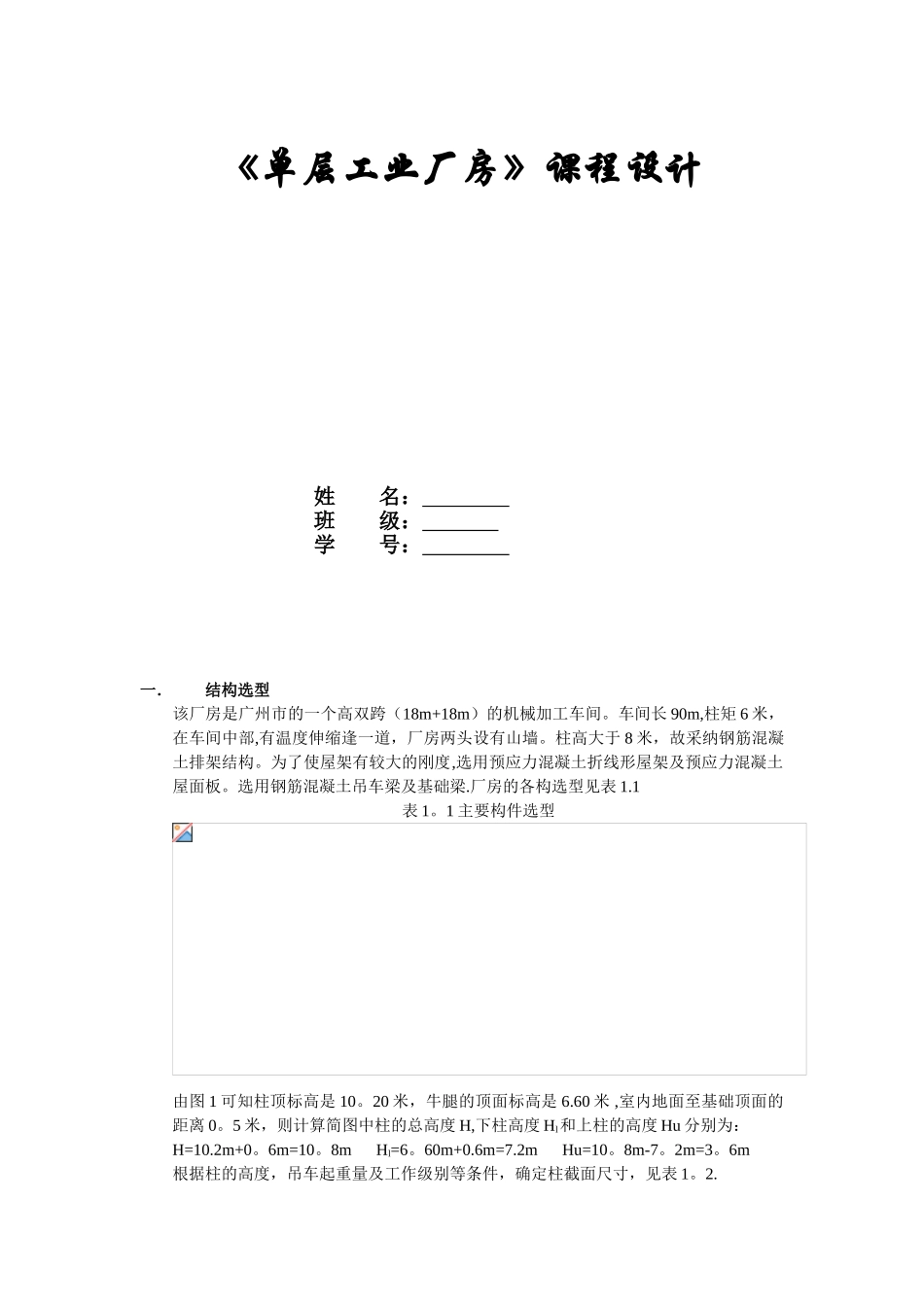

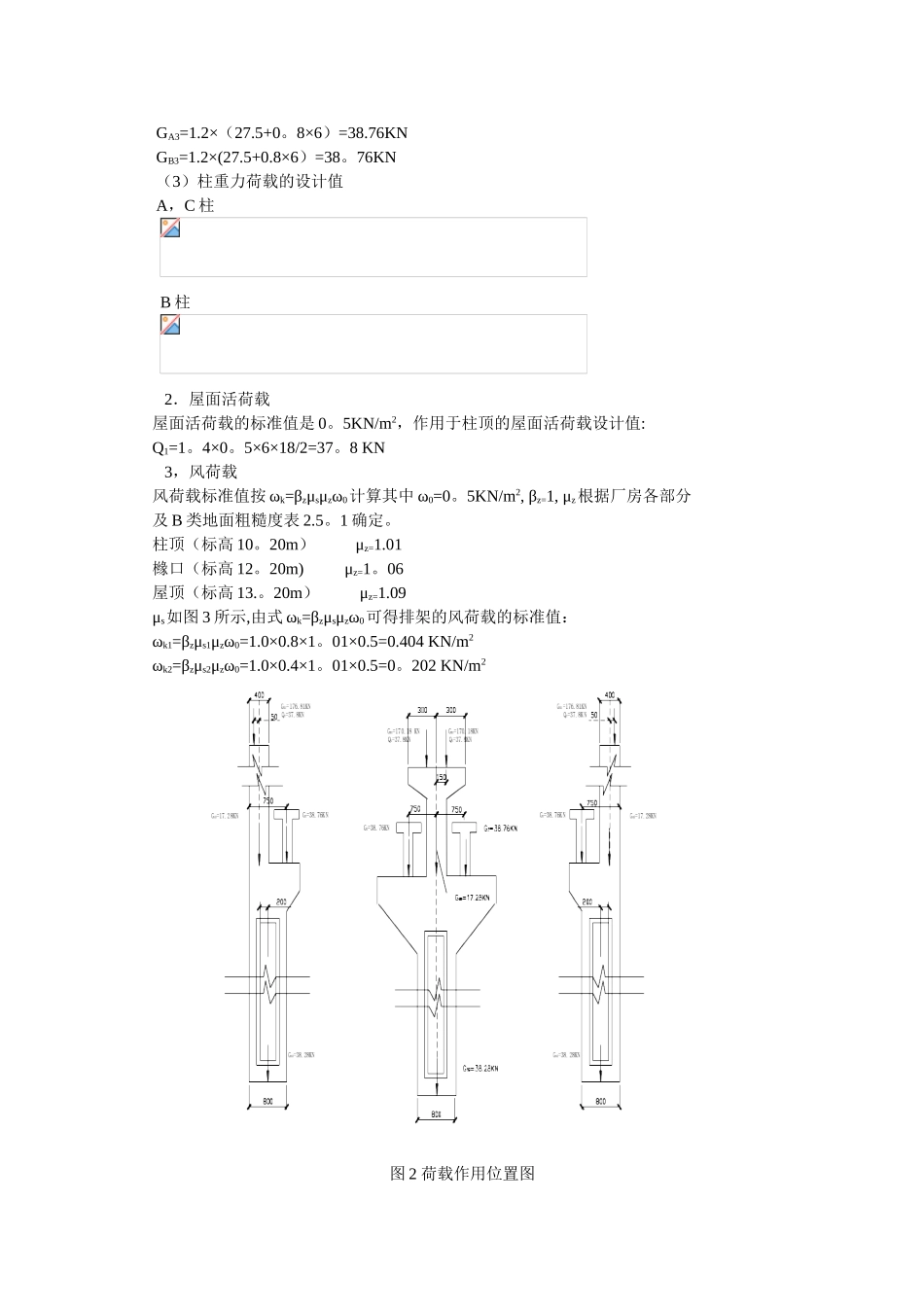

《单层工业厂房》课程设计姓 名： 班 级： 学 号： 一．结构选型该厂房是广州市的一个高双跨（18m+18m）的机械加工车间。车间长 90m,柱矩 6 米，在车间中部,有温度伸缩逢一道，厂房两头设有山墙。柱高大于 8 米，故采纳钢筋混凝土排架结构。为了使屋架有较大的刚度,选用预应力混凝土折线形屋架及预应力混凝土屋面板。选用钢筋混凝土吊车梁及基础梁.厂房的各构选型见表 1.1表 1。1 主要构件选型由图 1 可知柱顶标高是 10。20 米，牛腿的顶面标高是 6.60 米 ,室内地面至基础顶面的距离 0。5 米，则计算简图中柱的总高度 H,下柱高度 Hl和上柱的高度 Hu 分别为：H=10.2m+0。6m=10。8m Hl=6。60m+0.6m=7.2m Hu=10。8m-7。2m=3。6m根据柱的高度，吊车起重量及工作级别等条件，确定柱截面尺寸，见表 1。2.见表 1。2 柱截面尺寸及相应的参数截面尺寸/mm面积/mm2惯性矩/mm4自重/（KN/m)A,C上柱矩 400×40016000021300000004.0下柱I400×800×100×150177500143870000004.43B上柱矩 400×40016000021300000004下柱I400×800×100×150177500143870000004.43二．荷载计算 1．恒载图 1求反力： F1=116。92 F2=111.90 屋架重力荷载为 59。84，则作用于柱顶的屋盖结构的重力荷载设计值: GA1=1。2×(116.92+59。84/2）=176。81KN GB1=1.2×(111.90×6+59.84/2)=170.18 KN （2）吊车梁及轨道重力荷载设计值计 算 参柱 号 GA3=1.2×（27.5+0。8×6）=38.76KN GB3=1.2×(27.5+0.8×6）=38。76KN （3）柱重力荷载的设计值 A，C 柱 B 柱 2．屋面活荷载 屋面活荷载的标准值是 0。5KN/m2，作用于柱顶的屋面活荷载设计值: Q1=1。4×0。5×6×18/2=37。8 KN3，风荷载 风荷载标准值按 ωk=βzμsμzω0计算其中 ω0=0。5KN/m2, βz=1, μz根据厂房各部分 及 B 类地面粗糙度表 2.5。1 确定。 柱顶（标高 10。20m） μz=1.01 橼口（标高 12。20m) μz=1。06 屋顶（标高 13.。20m） μz=1.09 μs如图 3 所示,由式 ωk=βzμsμzω0可得排架的风荷载的标准值： ωk1=βzμs1μzω0=1.0×0.8×1。01×0.5=0.404 KN/m2 ωk2=βzμs2μzω0=1.0×0.4×1。01×0.5=0。202 KN/m2图 2 荷载作用位置图图 3 风荷载体型系数和排架计算简 q1=1。4×0。404×6=3.39KN/m q1=1。4×0.202×6=1.70KN/m Fw=γQ［(μs1+μs2)×μzh1+（μs3+μs4）×μzh2］ βzω0B =1。4［(0。8+0。4)×1。01...
