《普通混凝土配合比设计规程》VIP专享

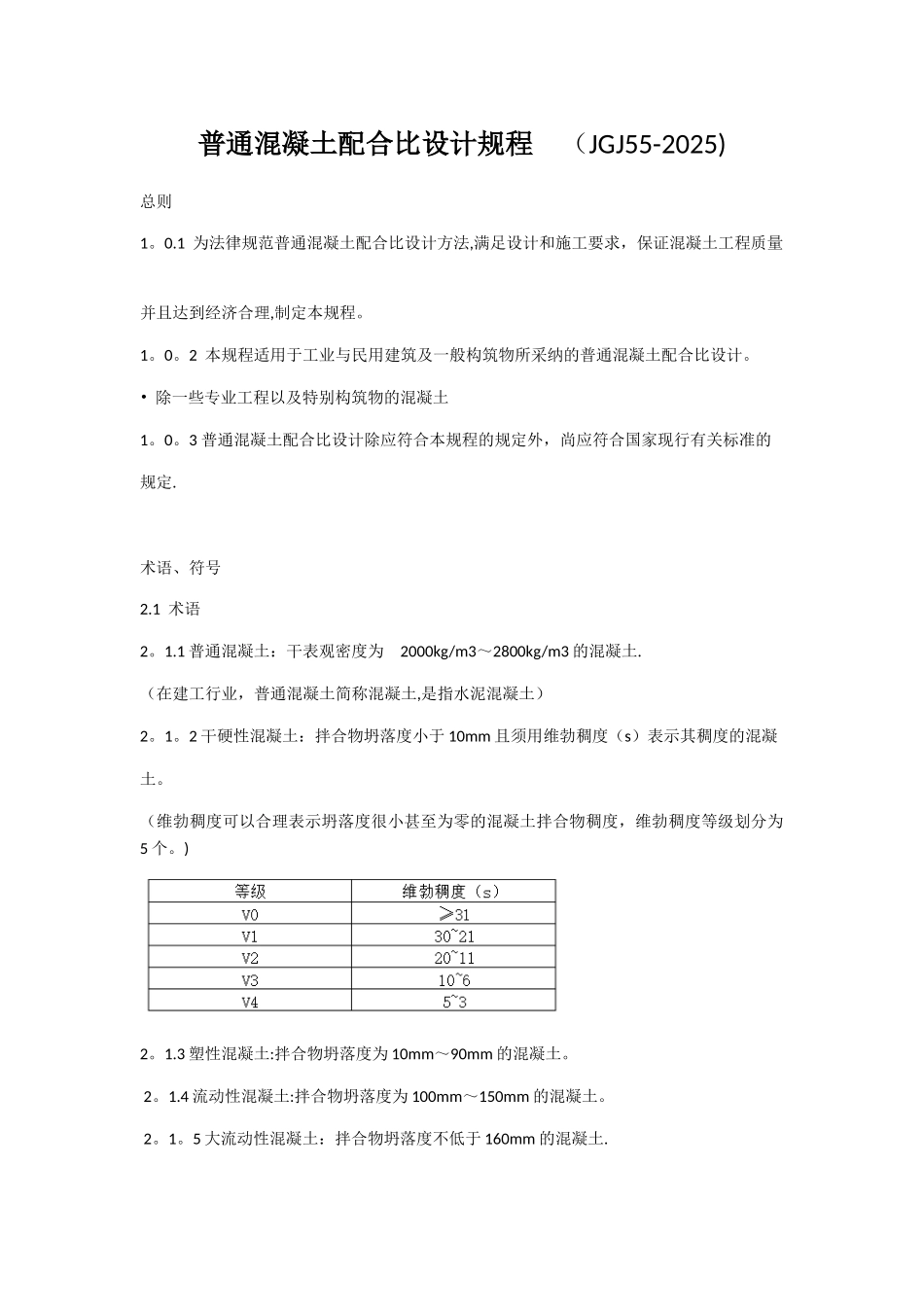

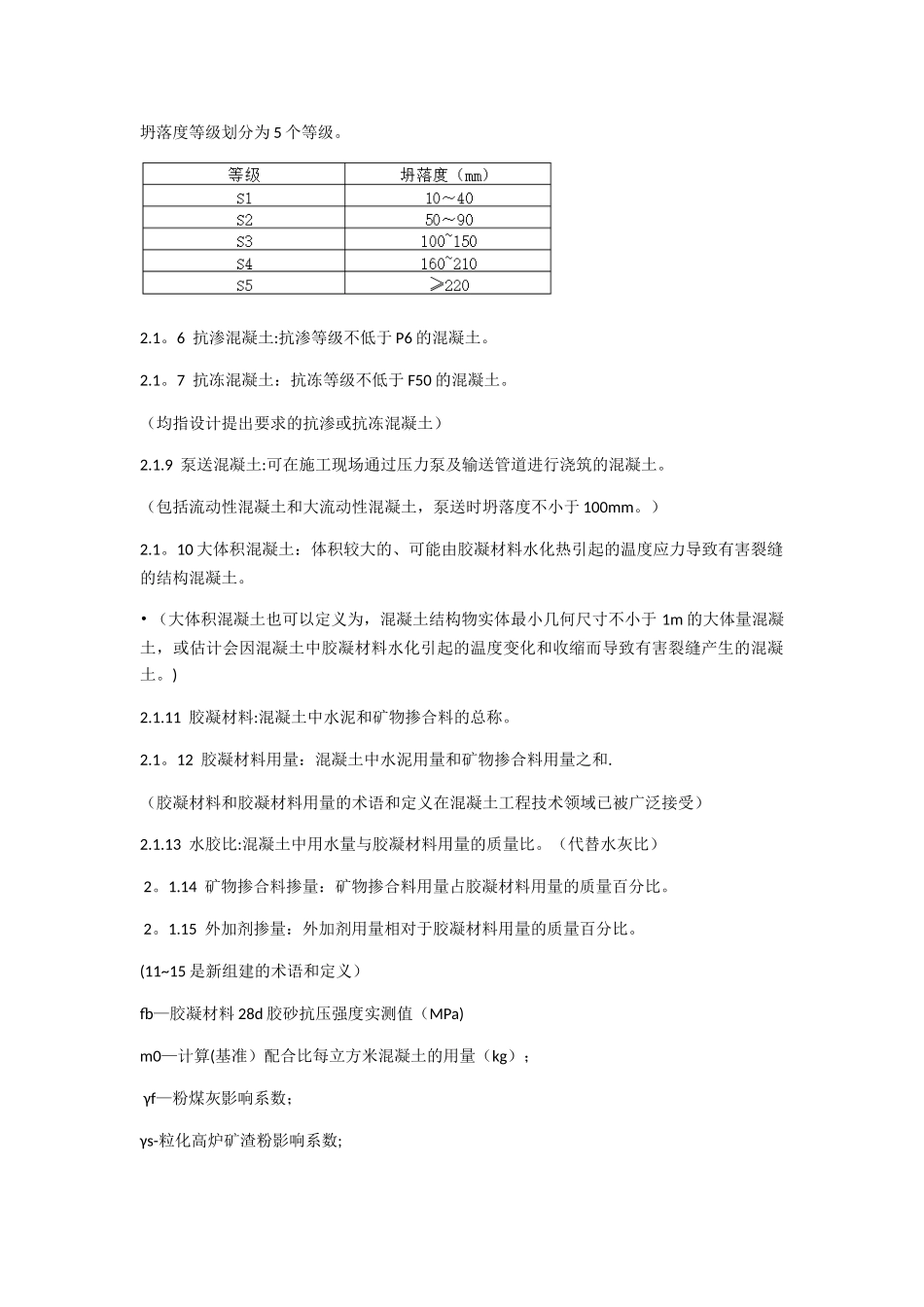

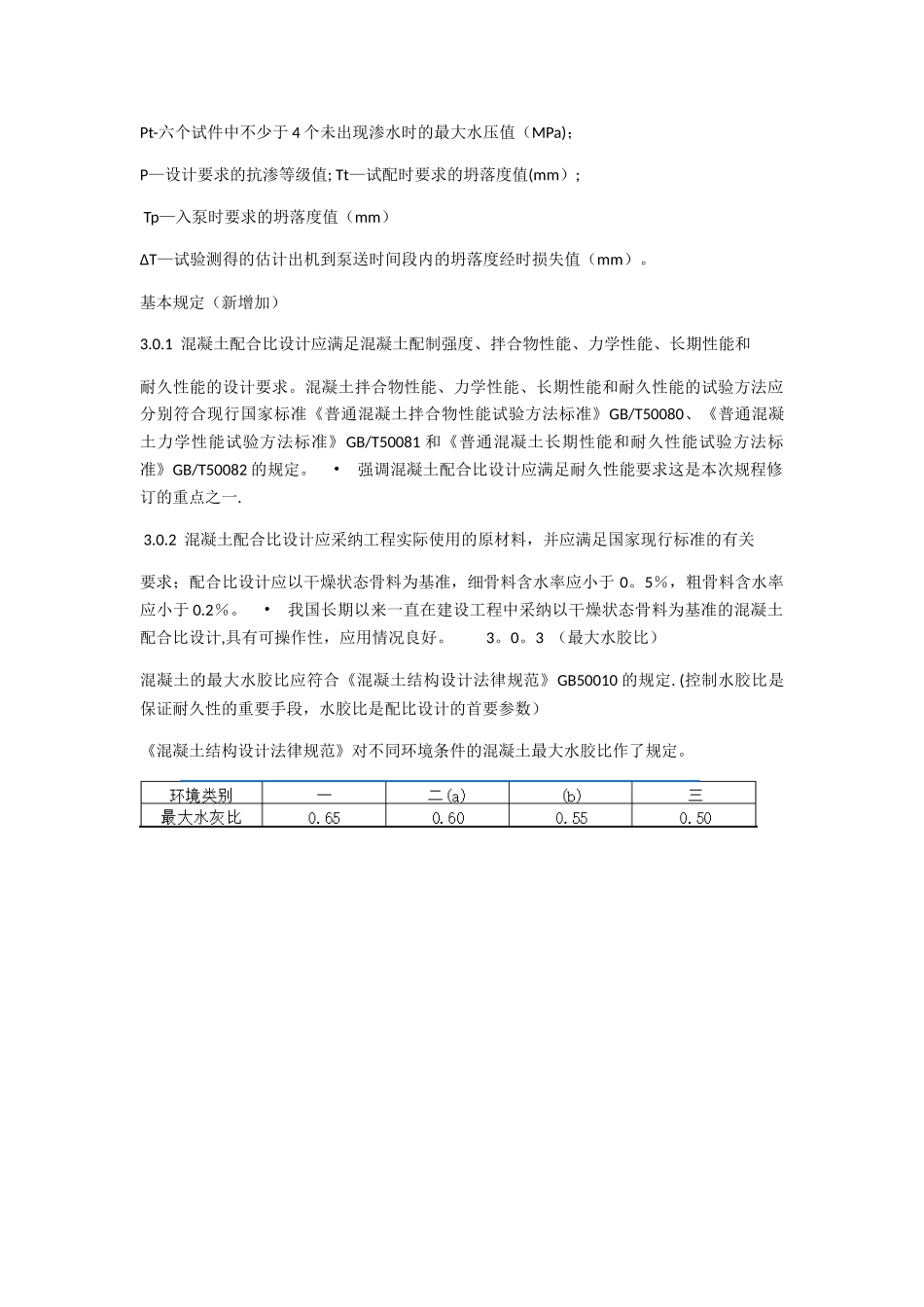

普通混凝土配合比设计规程 （JGJ55-2025)总则 1。0.1 为法律规范普通混凝土配合比设计方法,满足设计和施工要求，保证混凝土工程质量 并且达到经济合理,制定本规程。 1。0。2 本规程适用于工业与民用建筑及一般构筑物所采纳的普通混凝土配合比设计。 • 除一些专业工程以及特别构筑物的混凝土 1。0。3 普通混凝土配合比设计除应符合本规程的规定外，尚应符合国家现行有关标准的规定. 术语、符号 2.1 术语 2。1.1 普通混凝土：干表观密度为 2000kg/m3～2800kg/m3 的混凝土. （在建工行业，普通混凝土简称混凝土,是指水泥混凝土） 2。1。2 干硬性混凝土：拌合物坍落度小于 10mm 且须用维勃稠度（s）表示其稠度的混凝土。 （维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5 个。)2。1.3 塑性混凝土:拌合物坍落度为 10mm～90mm 的混凝土。 2。1.4 流动性混凝土:拌合物坍落度为 100mm～150mm 的混凝土。 2。1。5 大流动性混凝土：拌合物坍落度不低于 160mm 的混凝土. 坍落度等级划分为 5 个等级。2.1。6 抗渗混凝土:抗渗等级不低于 P6 的混凝土。 2.1。7 抗冻混凝土：抗冻等级不低于 F50 的混凝土。（均指设计提出要求的抗渗或抗冻混凝土） 2.1.9 泵送混凝土:可在施工现场通过压力泵及输送管道进行浇筑的混凝土。 （包括流动性混凝土和大流动性混凝土，泵送时坍落度不小于 100mm。） 2.1。10 大体积混凝土：体积较大的、可能由胶凝材料水化热引起的温度应力导致有害裂缝的结构混凝土。 • （大体积混凝土也可以定义为，混凝土结构物实体最小几何尺寸不小于 1m 的大体量混凝土，或估计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。) 2.1.11 胶凝材料:混凝土中水泥和矿物掺合料的总称。 2.1。12 胶凝材料用量：混凝土中水泥用量和矿物掺合料用量之和. （胶凝材料和胶凝材料用量的术语和定义在混凝土工程技术领域已被广泛接受） 2.1.13 水胶比:混凝土中用水量与胶凝材料用量的质量比。（代替水灰比） 2。1.14 矿物掺合料掺量：矿物掺合料用量占胶凝材料用量的质量百分比。 2。1.15 外加剂掺量：外加剂用量相对于胶凝材料用量的质量百分比。 (11~15 是新组建的术语和定义） fb—胶凝材料 28d 胶砂抗压强度实测值（MPa) m0—计算(基准）配合比每立方米混凝土的用量（kg）； γf—粉煤灰影响系数； γs-粒化高炉矿渣...
