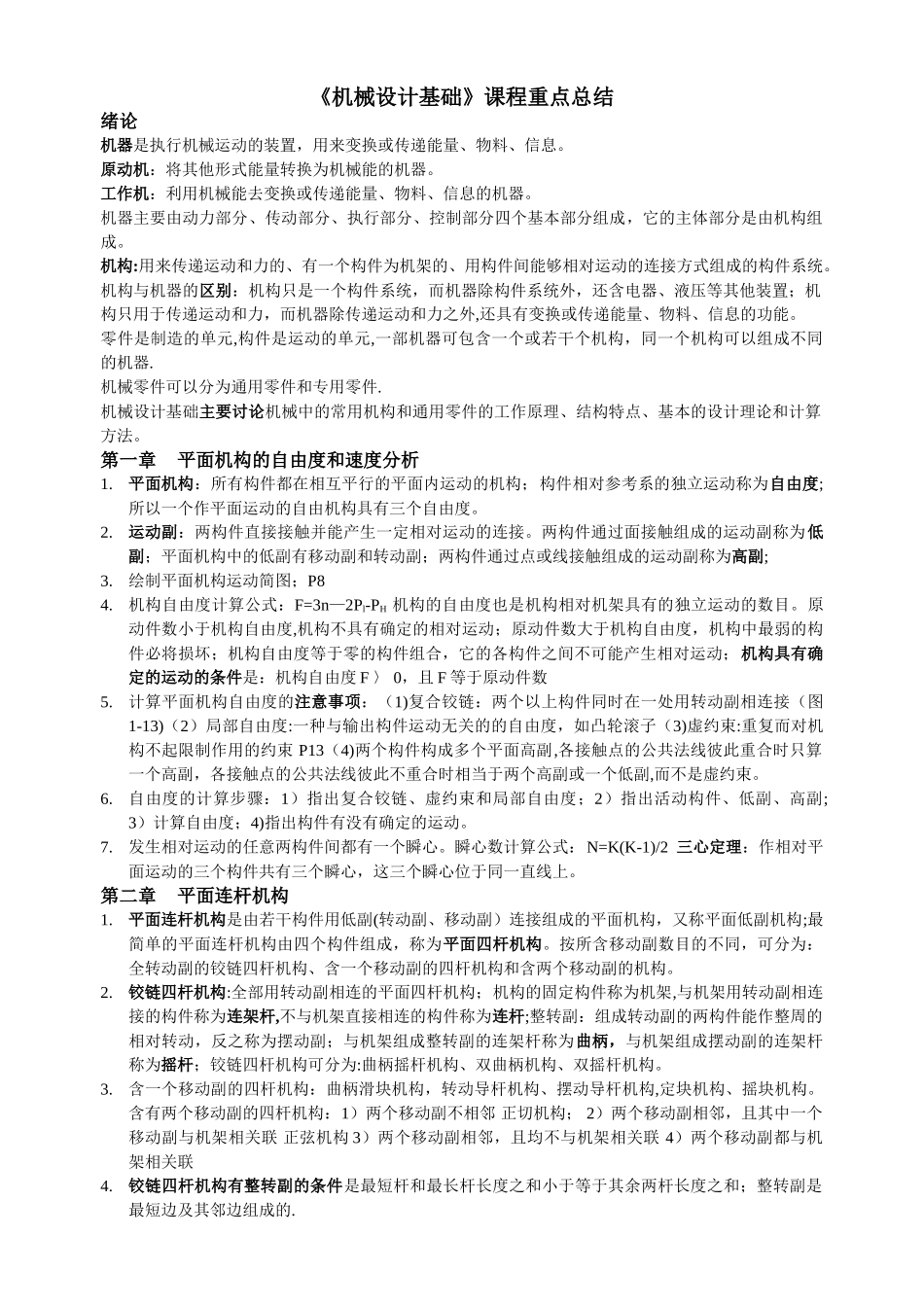

《机械设计基础》课程重点总结绪论机器是执行机械运动的装置，用来变换或传递能量、物料、信息。原动机：将其他形式能量转换为机械能的机器。工作机：利用机械能去变换或传递能量、物料、信息的机器。机器主要由动力部分、传动部分、执行部分、控制部分四个基本部分组成，它的主体部分是由机构组成。机构:用来传递运动和力的、有一个构件为机架的、用构件间能够相对运动的连接方式组成的构件系统。机构与机器的区别：机构只是一个构件系统，而机器除构件系统外，还含电器、液压等其他装置；机构只用于传递运动和力，而机器除传递运动和力之外,还具有变换或传递能量、物料、信息的功能。零件是制造的单元,构件是运动的单元,一部机器可包含一个或若干个机构，同一个机构可以组成不同的机器.机械零件可以分为通用零件和专用零件.机械设计基础主要讨论机械中的常用机构和通用零件的工作原理、结构特点、基本的设计理论和计算方法。第一章平面机构的自由度和速度分析1.平面机构：所有构件都在相互平行的平面内运动的机构；构件相对参考系的独立运动称为自由度;所以一个作平面运动的自由机构具有三个自由度。2.运动副：两构件直接接触并能产生一定相对运动的连接。两构件通过面接触组成的运动副称为低副；平面机构中的低副有移动副和转动副；两构件通过点或线接触组成的运动副称为高副;3.绘制平面机构运动简图；P84.机构自由度计算公式：F=3n—2Pl-PH 机构的自由度也是机构相对机架具有的独立运动的数目。原动件数小于机构自由度,机构不具有确定的相对运动；原动件数大于机构自由度，机构中最弱的构件必将损坏；机构自由度等于零的构件组合，它的各构件之间不可能产生相对运动；机构具有确定的运动的条件是：机构自由度 F 〉 0，且 F 等于原动件数5.计算平面机构自由度的注意事项：（1)复合铰链：两个以上构件同时在一处用转动副相连接（图1-13)（2）局部自由度:一种与输出构件运动无关的的自由度，如凸轮滚子（3)虚约束:重复而对机构不起限制作用的约束 P13（4)两个构件构成多个平面高副,各接触点的公共法线彼此重合时只算一个高副，各接触点的公共法线彼此不重合时相当于两个高副或一个低副,而不是虚约束。6.自由度的计算步骤：1）指出复合铰链、虚约束和局部自由度；2）指出活动构件、低副、高副;3）计算自由度；4)指出构件有没有确定的运动。7.发生相对运动的任意两构件间都有一个瞬心。瞬心数计算公式：N=K(K-1)/2 三心定理：作相对平面运动...
