《金属幕墙工程技术规范》铝板强度及挠度计算

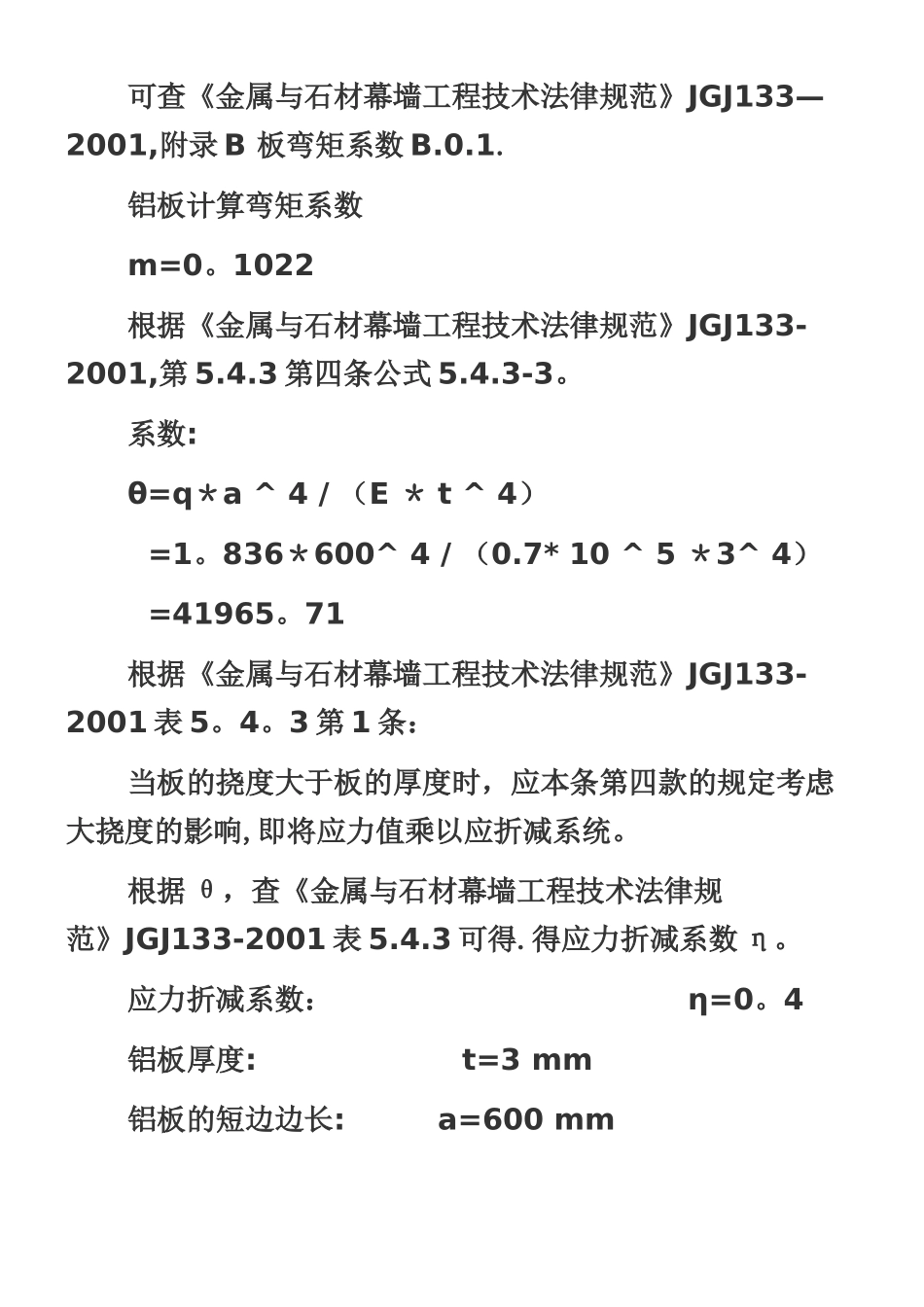

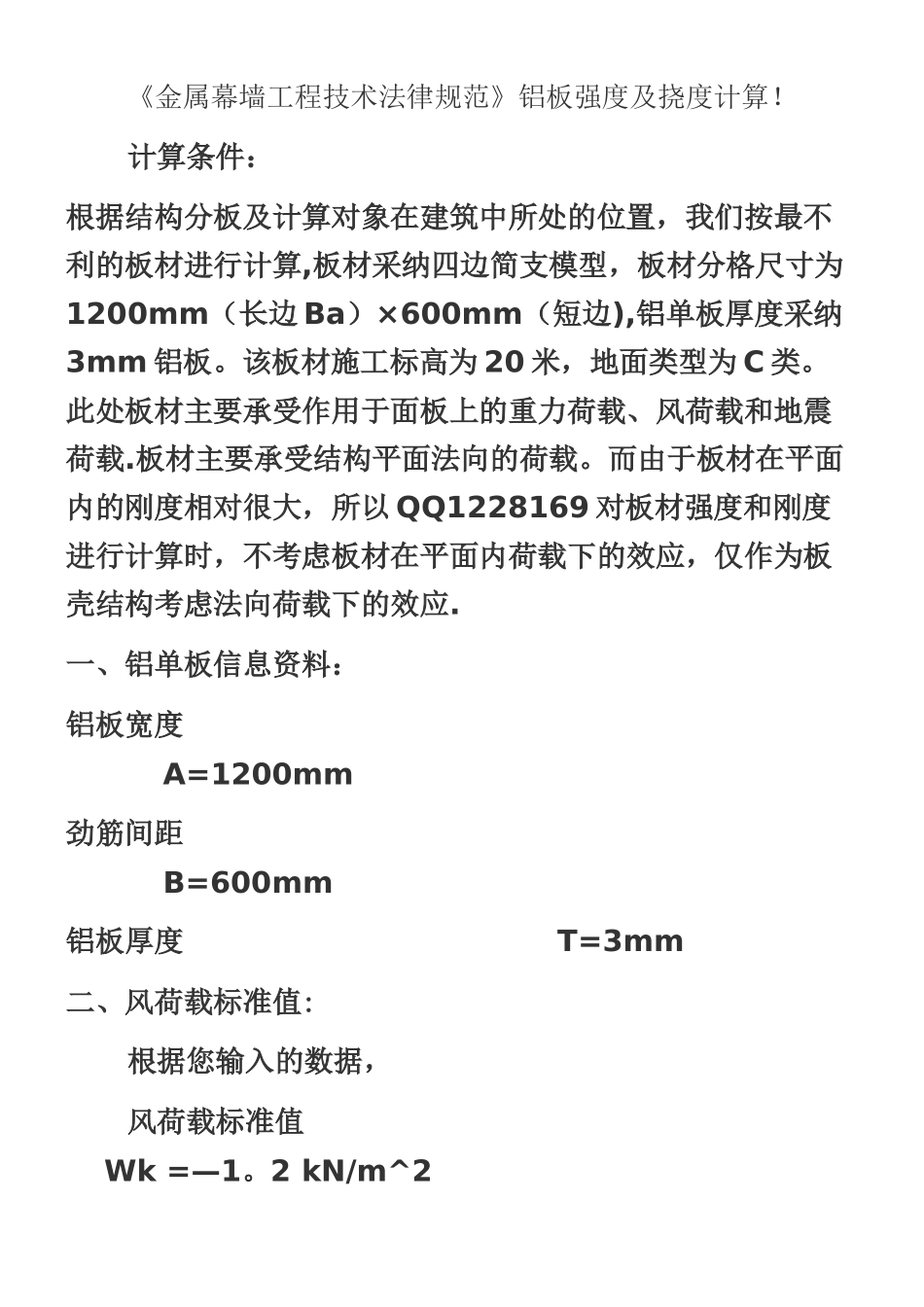

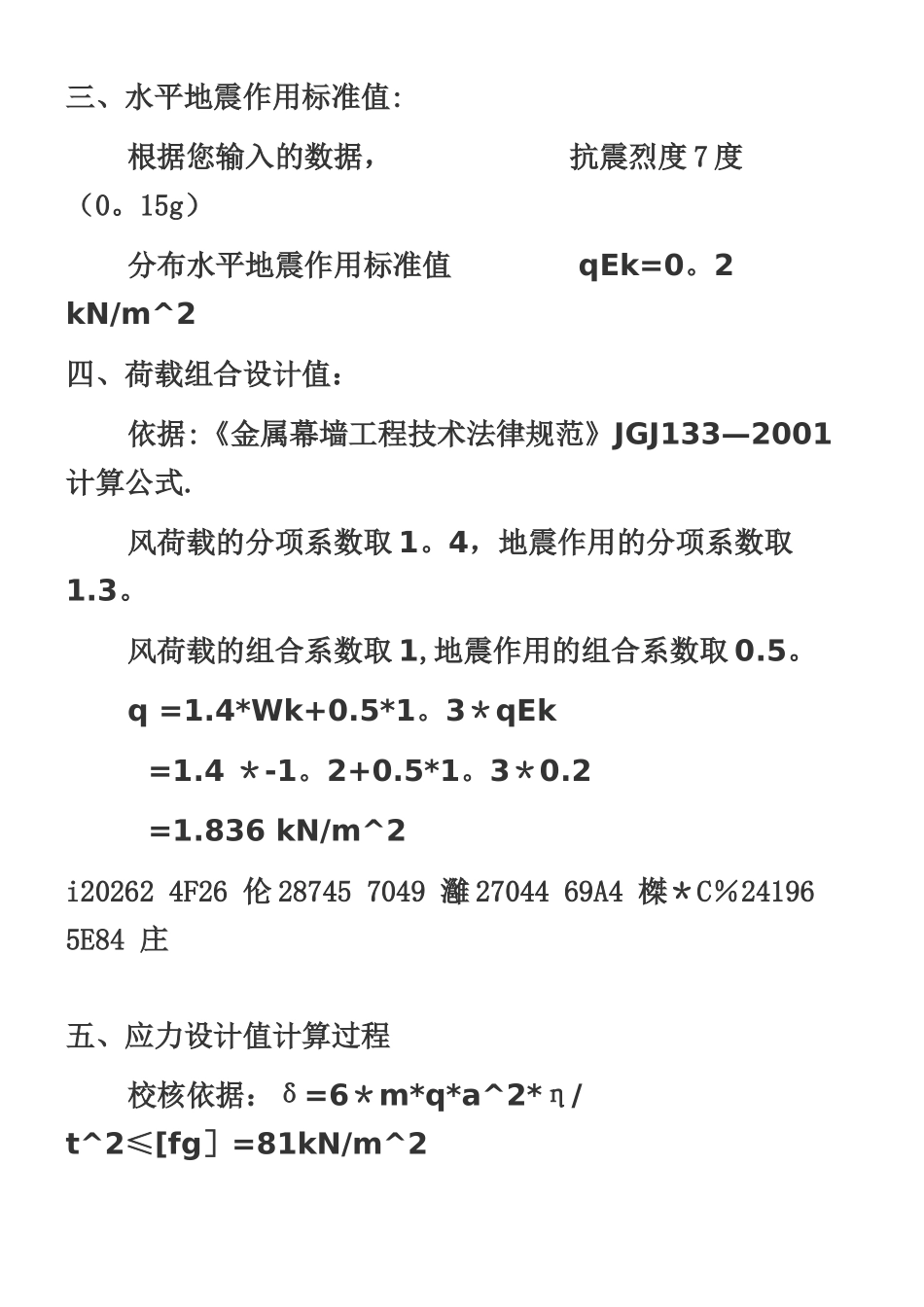

《金属幕墙工程技术法律规范》铝板强度及挠度计算！ 计算条件：根据结构分板及计算对象在建筑中所处的位置，我们按最不利的板材进行计算,板材采纳四边简支模型，板材分格尺寸为1200mm（长边 Ba）×600mm（短边),铝单板厚度采纳3mm 铝板。该板材施工标高为 20 米，地面类型为 C 类。此处板材主要承受作用于面板上的重力荷载、风荷载和地震荷载.板材主要承受结构平面法向的荷载。而由于板材在平面内的刚度相对很大，所以 QQ1228169 对板材强度和刚度进行计算时，不考虑板材在平面内荷载下的效应，仅作为板壳结构考虑法向荷载下的效应.一、铝单板信息资料：铝板宽度 A=1200mm 劲筋间距 B=600mm 铝板厚度 T=3mm二、风荷载标准值: 根据您输入的数据， 风荷载标准值 Wk =—1。2 kN/m^2三、水平地震作用标准值: 根据您输入的数据， 抗震烈度 7 度（0。15g） 分布水平地震作用标准值 qEk=0。2 kN/m^2四、荷载组合设计值： 依据:《金属幕墙工程技术法律规范》JGJ133—2001计算公式. 风荷载的分项系数取 1。4，地震作用的分项系数取1.3。 风荷载的组合系数取 1,地震作用的组合系数取 0.5。 q =1.4*Wk+0.5*1。3＊qEk =1.4 ＊-1。2+0.5*1。3＊0.2 =1.836 kN/m^2i20262 4F26 伦 28745 7049 灉 27044 69A4 榤＊C％24196 5E84 庄五、应力设计值计算过程 校核依据：δ=6＊m*q*a^2*η/t^2≤[fg］=81kN/m^2 可查《金属与石材幕墙工程技术法律规范》JGJ133—2001,附录 B 板弯矩系数 B.0.1. 铝板计算弯矩系数 m=0。1022 根据《金属与石材幕墙工程技术法律规范》JGJ133-2001,第 5.4.3 第四条公式 5.4.3-3。 系数: θ=q＊a ^ 4 / （E ＊ t ^ 4） =1。836＊600^ 4 / （0.7* 10 ^ 5 ＊3^ 4） =41965。71 根据《金属与石材幕墙工程技术法律规范》JGJ133-2001 表 5。4。3 第 1 条： 当板的挠度大于板的厚度时，应本条第四款的规定考虑大挠度的影响,即将应力值乘以应折减系统。 根据 θ，查《金属与石材幕墙工程技术法律规范》JGJ133-2001 表 5.4.3 可得.得应力折减系数 η。 应力折减系数： η=0。4 铝板厚度: t=3 mm 铝板的短边边长: a=600 mm 在风荷载和垂直于板面方向地震作用在板中产生的最大弯曲应力设计值: δ=6*m*q＊a^2＊η/t^226598 67E6 柦 24365 5F2D 弭 25173 6255 払36698 8F5A 轚 24812 60EC 惬 29192 7208 爈31063 7957 祗 28299...
