一级圆柱齿轮减速器设计说明书

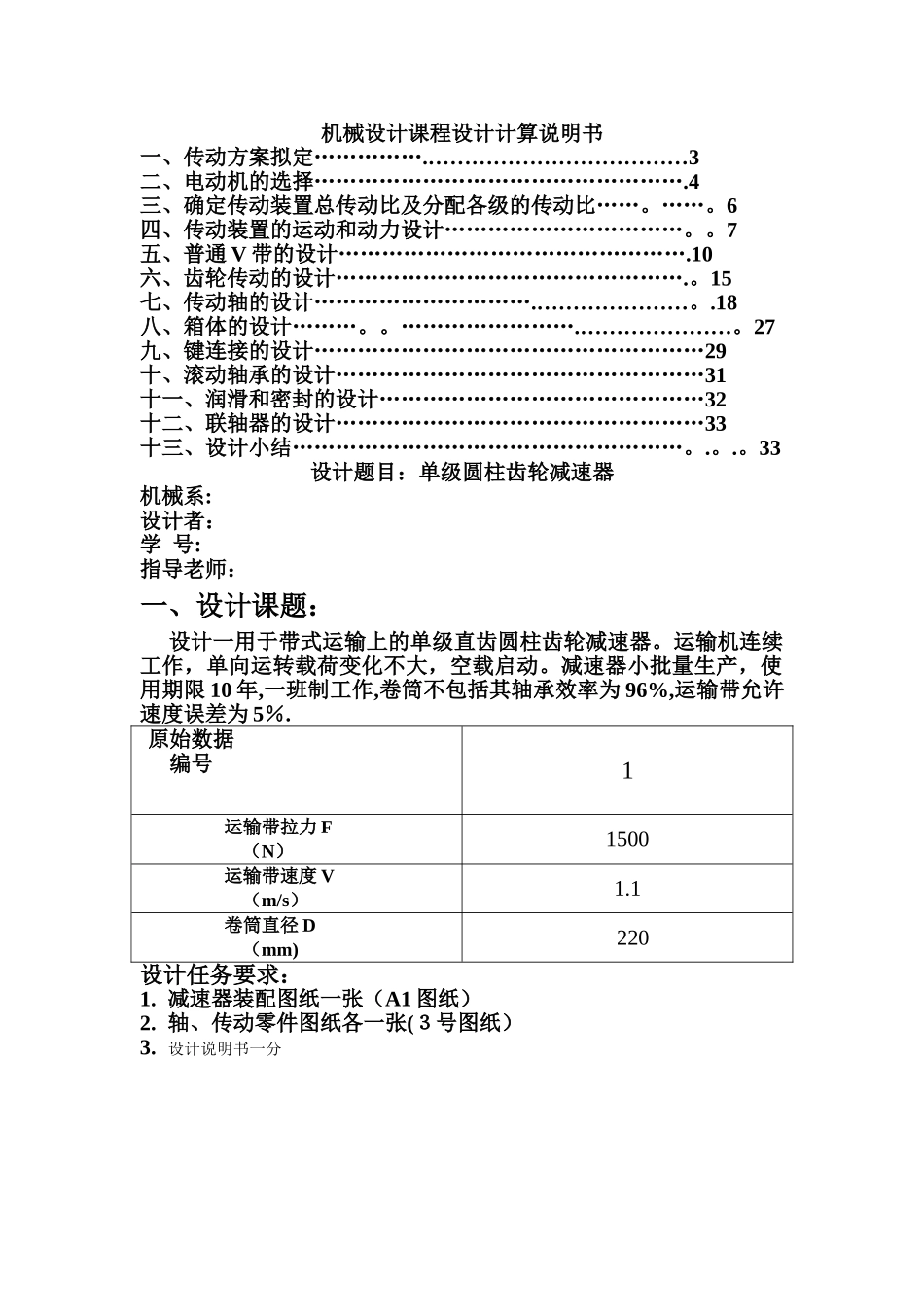

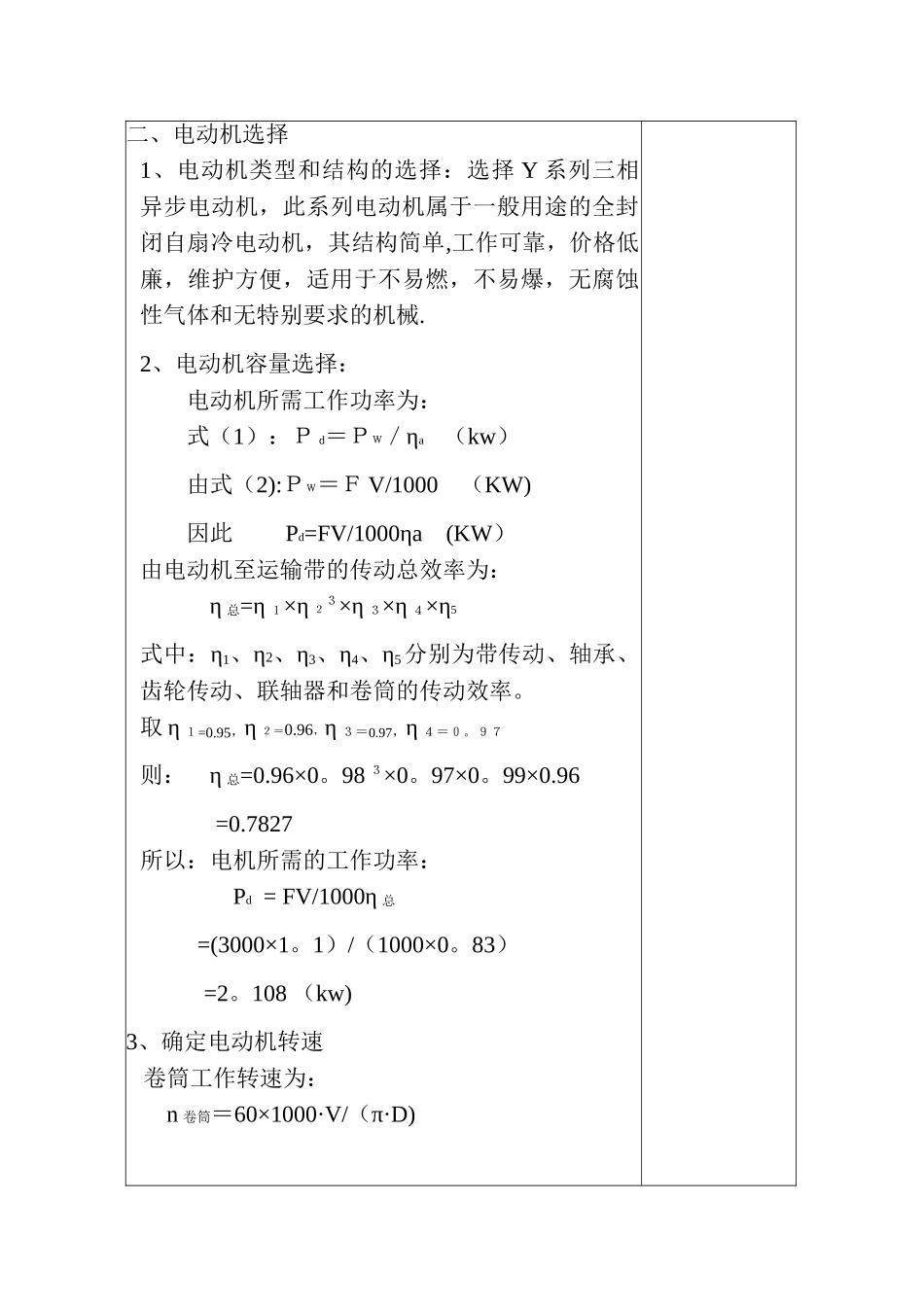

机械设计课程设计计算说明书一、传动方案拟定…………….………………………………3二、电动机的选择…………………………………………….4三、确定传动装置总传动比及分配各级的传动比……。……。6四、传动装置的运动和动力设计……………………………。。7五、普通 V 带的设计………………………………………….10六、齿轮传动的设计………………………………………….。15七、传动轴的设计………………………….…………………。.18八、箱体的设计………。。…………………….…………………。27九、键连接的设计………………………………………………29十、滚动轴承的设计……………………………………………31十一、润滑和密封的设计………………………………………32十二、联轴器的设计……………………………………………33十三、设计小结………………………………………………。.。.。33设计题目：单级圆柱齿轮减速器机械系:设计者：学 号:指导老师：一、设计课题： 设计一用于带式运输上的单级直齿圆柱齿轮减速器。运输机连续工作，单向运转载荷变化不大，空载启动。减速器小批量生产，使用期限 10 年,一班制工作,卷筒不包括其轴承效率为 96%,运输带允许速度误差为 5％. 原始数据 编号1运输带拉力 F（N）1500 运输带速度 V（m/s）1.1 卷筒直径 D（mm) 220设计任务要求：1. 减速器装配图纸一张（A1 图纸）2. 轴、传动零件图纸各一张(３号图纸）3. 设计说明书一分计算过程及计算说明一、传动方案拟定设计单级圆柱齿轮减速器和一级带传动（1）已知条件：1. 工作环境：一般条件，通风良好;2. 载荷特性：工作平稳、单向运转;3. 使用期限：8 年，大修期 3 年,单班工作；4. 卷筒效率：η=0.96;5. 运输带允许速度误差：±5%;6. 生产规模：一般规模厂中小批量生产。（２）、原始数据：滚筒圆周力 F=1500N；带速 V=1.1m/s；滚筒直径 D=220mm；方案拟定： 采纳Ｖ带传动与齿轮传动的组合，即可满足传动比要求,同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。1.电动机 2.V 带传动 3。圆柱齿轮减速器4.连轴器 5.滚筒 6。运输带二、电动机选择1、电动机类型和结构的选择：选择 Y 系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单,工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特别要求的机械. 2...
