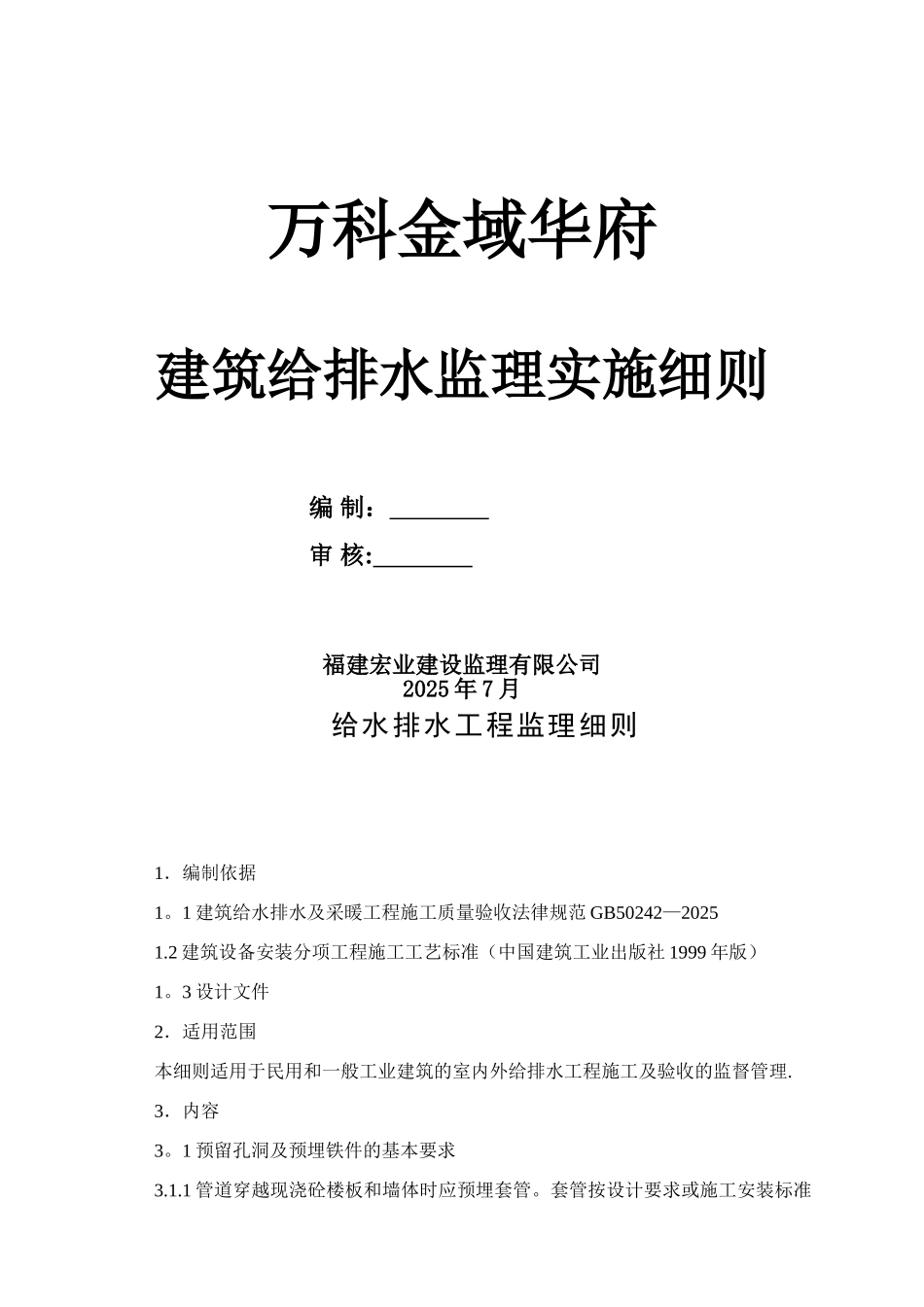

万科金域华府给排水监理细则

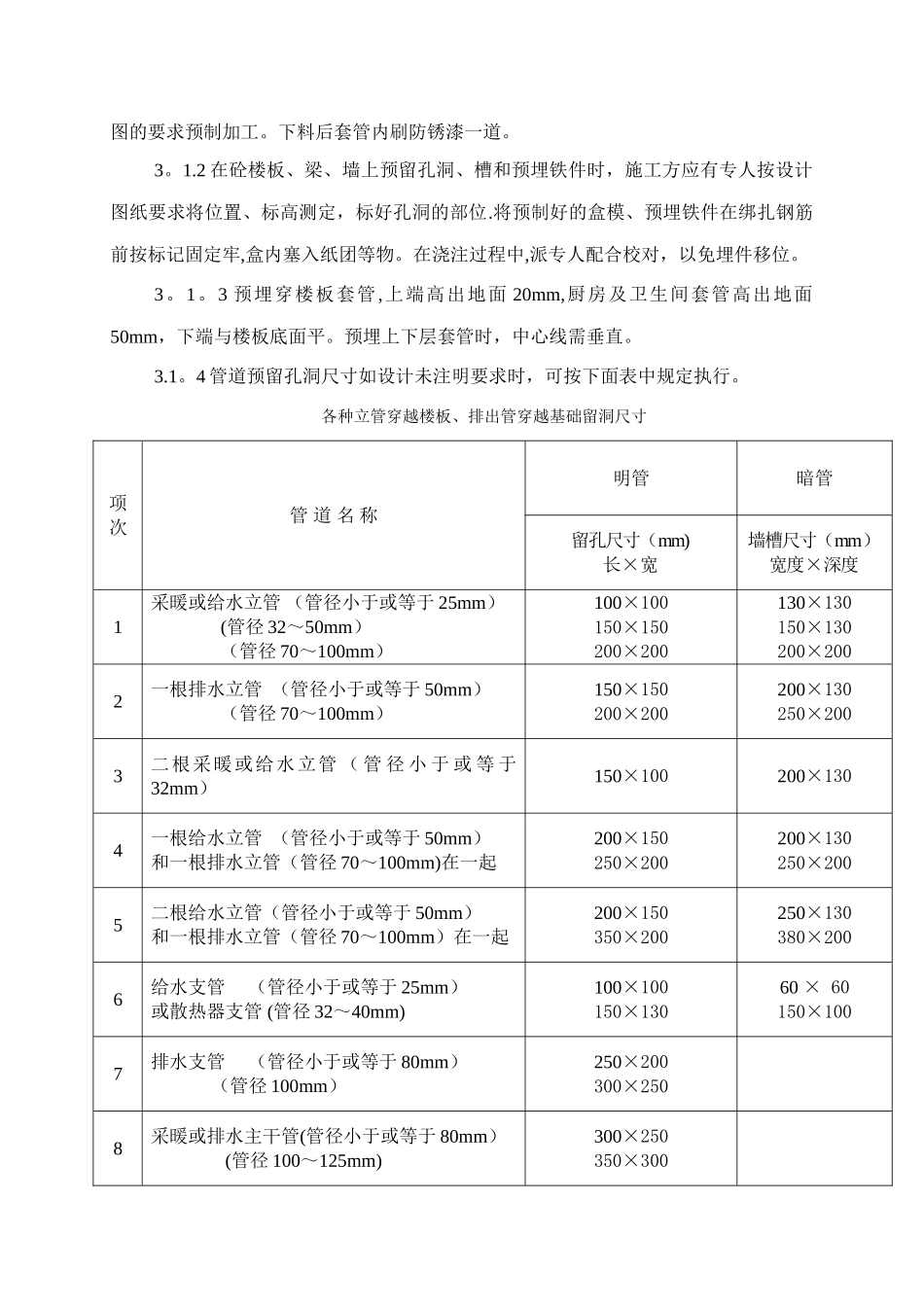

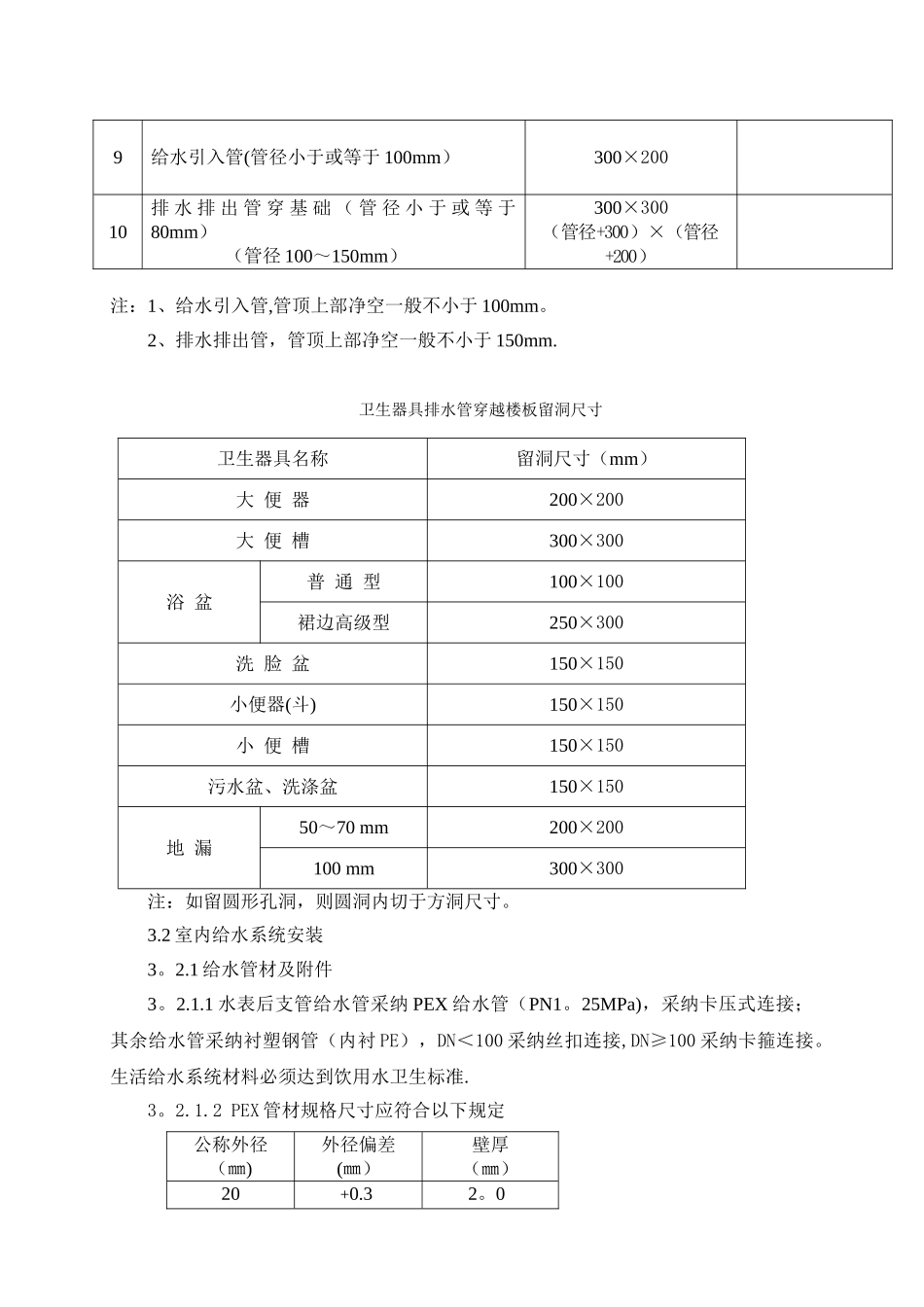

万科金域华府建筑给排水监理实施细则 编 制： 审 核: 福建宏业建设监理有限公司2025 年 7 月给水排水工程监理细则1．编制依据1。1 建筑给水排水及采暖工程施工质量验收法律规范 GB50242—20251.2 建筑设备安装分项工程施工工艺标准（中国建筑工业出版社 1999 年版）1。3 设计文件2．适用范围本细则适用于民用和一般工业建筑的室内外给排水工程施工及验收的监督管理.3．内容3。1 预留孔洞及预埋铁件的基本要求3.1.1 管道穿越现浇砼楼板和墙体时应预埋套管。套管按设计要求或施工安装标准图的要求预制加工。下料后套管内刷防锈漆一道。3。1.2 在砼楼板、梁、墙上预留孔洞、槽和预埋铁件时，施工方应有专人按设计图纸要求将位置、标高测定，标好孔洞的部位.将预制好的盒模、预埋铁件在绑扎钢筋前按标记固定牢,盒内塞入纸团等物。在浇注过程中,派专人配合校对，以免埋件移位。3。1。3 预埋穿楼板套管,上端高出地面 20mm,厨房及卫生间套管高出地面50mm，下端与楼板底面平。预埋上下层套管时，中心线需垂直。3.1。4 管道预留孔洞尺寸如设计未注明要求时，可按下面表中规定执行。各种立管穿越楼板、排出管穿越基础留洞尺寸项次管 道 名 称明管暗管留孔尺寸（mm)长×宽墙槽尺寸（mm）宽度×深度1采暖或给水立管 （管径小于或等于 25mm） (管径 32～50mm） （管径 70～100mm）100×100150×150200×200130×130150×130200×2002一根排水立管 （管径小于或等于 50mm） （管径 70～100mm）150×150200×200200×130250×2003二根采暖或给水立管 （ 管 径 小 于 或 等 于32mm） 150×100200×1304一根给水立管 （管径小于或等于 50mm）和一根排水立管（管径 70～100mm)在一起200×150250×200200×130250×2005二根给水立管（管径小于或等于 50mm）和一根排水立管（管径 70～100mm）在一起200×150350×200250×130380×2006给水支管 （管径小于或等于 25mm）或散热器支管 (管径 32～40mm)100×100150×13060 × 60150×1007排水支管 （管径小于或等于 80mm） （管径 100mm）250×200300×2508采暖或排水主干管(管径小于或等于 80mm） (管径 100～125mm)300×250350×3009给水引入管(管径小于或等于 100mm） 300×20010排 水 排 出 管 穿 基 础 （ 管 径 小 于 或 等 于80mm） （管径 100～150mm）300×300（管径+300）×（管径+200）注：1、给水引入管,管顶上部净空一般不小...
