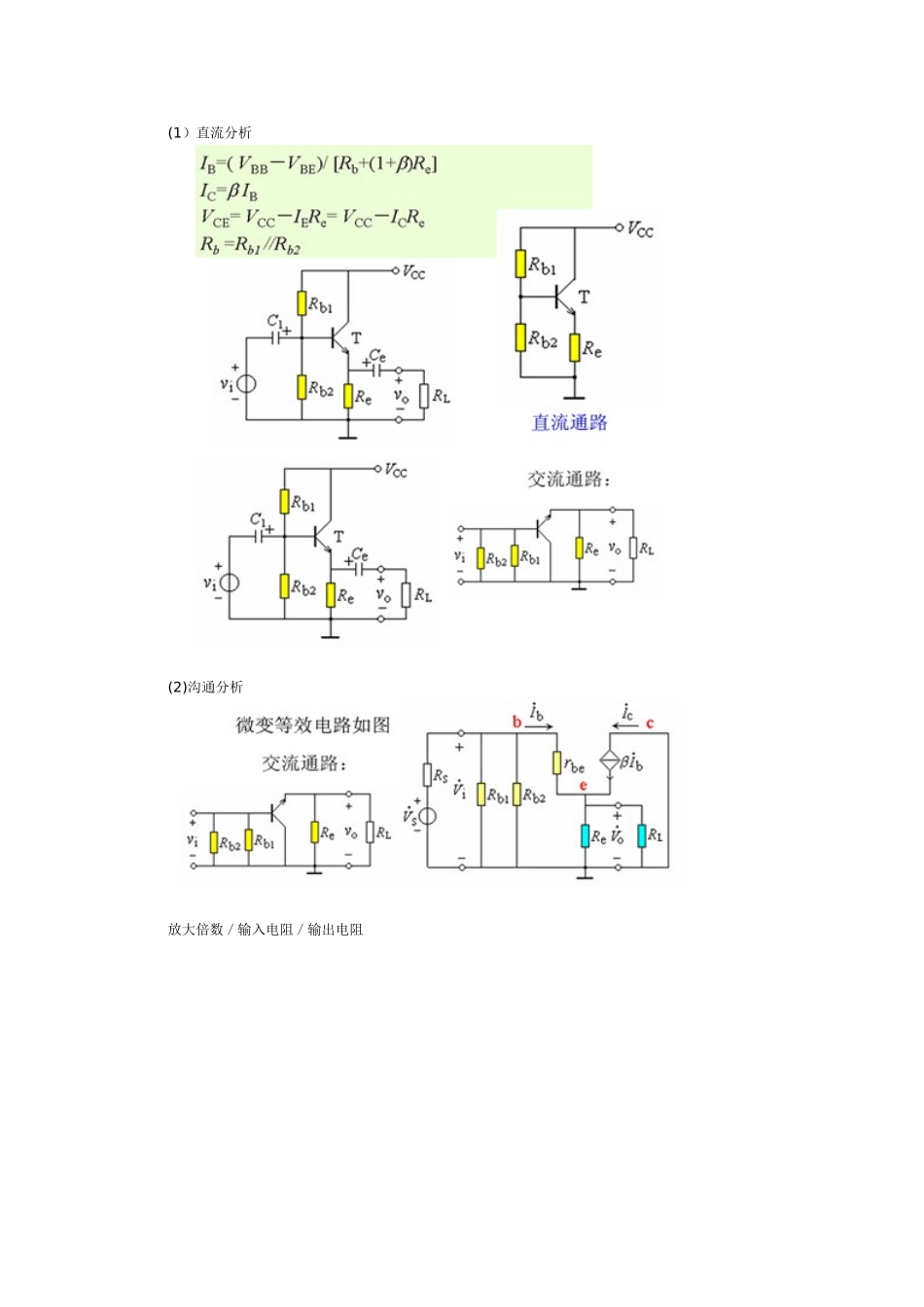

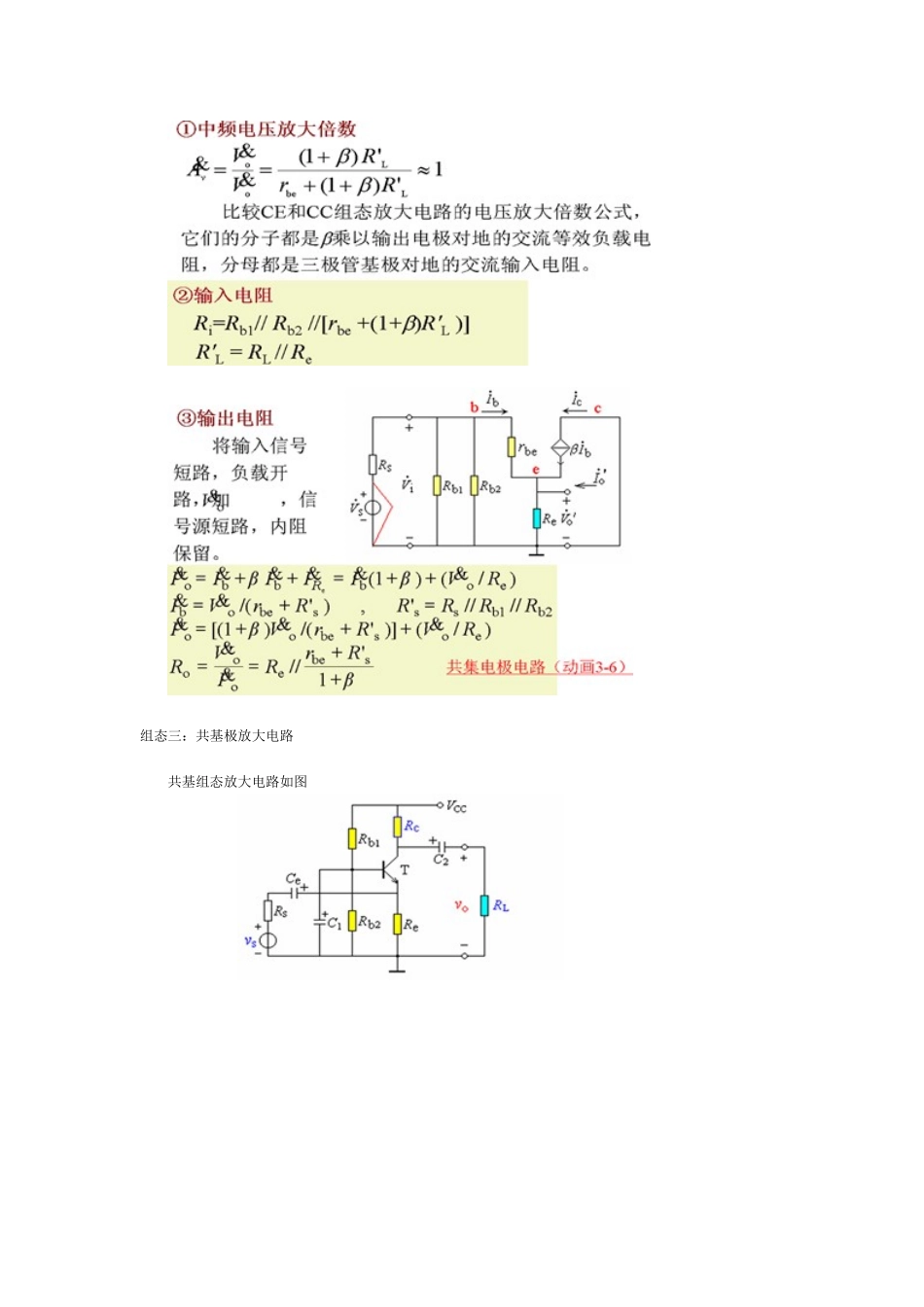

除去信号的输入、输出端.另一端就是共极三极管基本放大电路的三种组态组态一:共射电路 组态二：共集电极电路 共集电极组态基本放大电路如图所示。 (1）直流分析 (2)沟通分析 放大倍数／输入电阻／输出电阻 组态三：共基极放大电路 共基组态放大电路如图 沟通、直流通路 微变等效电路 共基极组态基本放大电路的微变等效电路 性能指标 三种组态电路比较 放大电路的三种基本组态 2．6．1 共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。又由于输出信号从发射极引出,因此这种电路也称为射极输出器。 下面对共集电极放大电路进行静态和动态分析。一、静态工作点根据上图（a)电路的基极回路可求得静态基极电流为（2。6。1) 二、电流放大倍数由上图（b）的等效电路可知Ai= - (1+β） (2。6.4)三、电压放大倍数由上图（a)可得Re'=Re//RL由式（2．6．4）和（2．6．5）可知,共集电极放大电路的电流放大倍数大于 1,但电压放大倍数恒小于 1，而接近于 1，且输出电压与输入电压同相，所以又称为射极跟随器。四、输入电阻由图 2．6．1(b）可得Ri=rbe+(1+β)Re’由上式可见，射极输出器的输入电阻等于 rbe 和(1＋β）R、e 相串连,因此输入电阻大大提高了。由上式可见，发射极回路中的电阻 R、e 折合到基极回路,需乘（1＋β)倍。五、输出电阻在上图（b）中，当输出端外加电压 U。，而 US=0 时，如暂不考虑 Re 的作用,可得下图。由图可得由上式可知,射极输出器的输出电阻等于基极回路的总电阻（)除以（1＋β），因此输出电阻很低，故带负载能力比较强。由上式也可见,基极回路的电阻折合到发射极，需除以（1＋β)。 2．6．2 共基极放大电路上图(a）是共基极放大电路的原理性电路图。由图可见，发射极电源 VEE 的极性保证三极管的发射结正向偏置，集电极电源 VCC 的极性保证集电结反向偏置，从而可以使三极管工作在放大区，因输入信号与输出信号的公共端是基极，因此属于共基组态。为了养活直流电源的种类，实际电路中一般一再另用一个发射极电源 VEE，而是采纳如上图 （b)的形式，将 VCC 在电阻 Rb1、Rb2 上分压得到的结果接到基极。当旁路电容 Cb 足够大时，可认为 Rb1 两端电压基本稳定。可以看出,此电压能够代表 VEE，保证发射结正向偏置。 2．6．3 三种基本组态的比较根据前面的分析，现对共射、...
